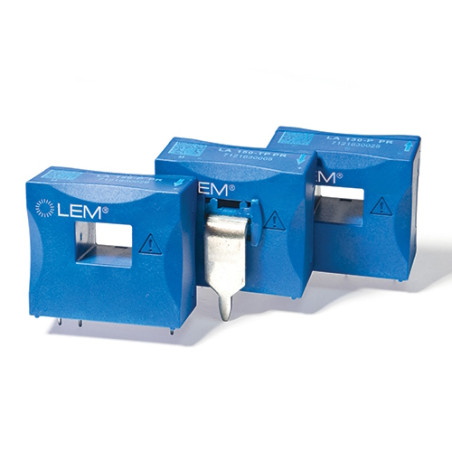

Przetwornik prądowy LA 130-P
Przetwornik prądowy LA 130-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy LA 130-P

  • LA 130-P
  • Dokładność [%] 0.5
  • Prąd znamionowy [A] 130
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] ±12…15
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Napędy/Zasilacze/Energia odnawialna/Spawanie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 85
  • Pasmo przenoszenia (-3dB) [kHz] 150
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta zamknięta

Opis:

Przeznaczony do elektronicznego pomiaru prądów: DC, AC, impulsowe…, z galwaniczną separacją pomiędzy obwodem pierwotnym i wtórnym.

Główne cechy:

  • Przetwornik prądowy z zamkniętą pętlą (skompensowaną) wykorzystujący zjawisko Halla
  • Izolowana obudowa z tworzywa sztucznego zgodnie z UL 94-V0
  • Doskonała dokładność
  • Bardzo dobra liniowość
  • Niski dryft temperaturowy
  • Zoptymalizowany czas odpowiedzi
  • Szerokie pasmo przenoszenia
  • Brak strat wtrąceniowych
  • Wysoka odporność na zakłócenia zewnętrzne
  • Możliwość przeciążenia prądowego

Zastosowania:

  • Napędy AC o zmiennej prędkości i serwomotory
  • Przetwornice statyczne do napędów silnikowych DC
  • Aplikacje zasilane z akumulatorów
  • Zasilacze awaryjne (UPS)
  • Zasilacze impulsowe (SMPS)
  • Zasilacze do zastosowań spawalniczych

Dane techniczne:

Parametr Wartość
Znamionowy prąd pierwotny RMS 130A
Zakres pomiarowy prądu pierwotnego 0…±200A
Pomiar rezystancji przy: TA=85°C
±12V ±130Amax 10Ω 43Ω
±200Amax 10Ω 18Ω
±15V ±130Amax 30Ω 65Ω
Znamionowy prąd wtórny RMS 130mA
Przekładnia 1:1000
Napięcie zasilania (±5%) ±12…15V
Pobór prądu przy UC=±15V 10 + IS mA
Błąd przy IPN, TA=25°C < 0.5%
Pasmo przenoszenia (-1dB) DC…150kHz
Temperatura pracy -40÷85°C
Temperatura przechowywania -40÷95°C
Rezystancja uzwojenia wtórnego przy TA=25°C 21±1.5Ω
Masa <25g
