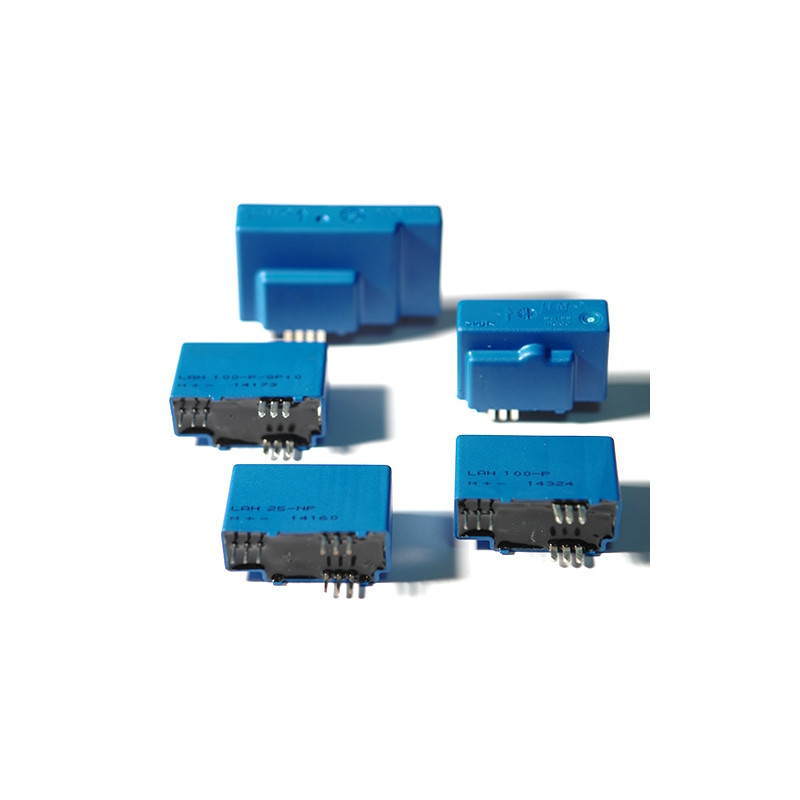

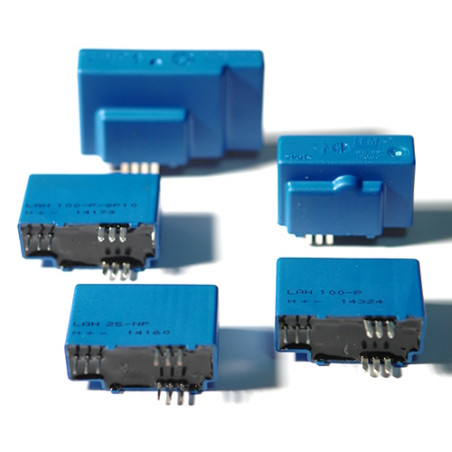

Przetwornik prądowy LAH 125-P
  • Przetwornik prądowy LAH 125-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy LAH 125-P

  • LAH 125-P
  • Dokładność [%] 0.41
  • Prąd znamionowy [A] 125
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] ±12…15
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Napędy/Zasilacze/Energia odnawialna/Spawanie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 85
  • Pasmo przenoszenia (-3dB) [kHz] 100
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta zamknięta

Przetwornik prądowy LAH 125-P

Zdjęcie:

Brak zdjęcia

Opis:

Przeznaczony do elektronicznego pomiaru prądów: DC, AC, impulsowe…, z galwaniczną separacją pomiędzy obwodem pierwotnym i wtórnym.

Główne cechy:

  • Przetwornik prądowy z zamkniętą pętlą (skompensowaną) wykorzystujący zjawisko Halla
  • Izolowana obudowa z tworzywa sztucznego zgodnie z UL 94-V0
  • Doskonała dokładność
  • Bardzo dobra liniowość
  • Niski dryft temperaturowy
  • Zoptymalizowany czas odpowiedzi
  • Szerokie pasmo przenoszenia
  • Brak strat wtrąceniowych
  • Wysoka odporność na zakłócenia zewnętrzne
  • Możliwość przeciążenia prądowego

Zastosowanie:

  • Napędy AC o zmiennej prędkości i serwomotory
  • Przetwornice statyczne do napędów silnikowych DC
  • Aplikacje zasilane z akumulatorów
  • Zasilacze awaryjne (UPS)
  • Zasilacze impulsowe (SMPS)
  • Zasilacze do zastosowań spawalniczych

Dane techniczne:

Parametr Wartość
Znamionowy prąd pierwotny RMS 125A
Zakres pomiarowy prądu pierwotnego 0…±200A
Pomiar rezystancji przy: TA=70°C TA=85°C
RM min RM max RM min RM max
±12V ±125Amax 0 49Ω 14Ω 48Ω
±200Amax 0 14Ω 14Ω 15Ω
±15V ±125Amax 22Ω 72Ω 29Ω 70Ω
±200Amax 22Ω 28Ω 29Ω 29Ω
Znamionowy prąd wtórny RMS 125mA
Przekładnia 1:1000
Napięcie zasilania (±5%) ±12…15V
Pobór prądu dla ±15V 19 + ISmA
Błąd przy IPN, TA=25°C ±0.41%
Pasmo przenoszenia (-1dB) DC…200kHz
Temperatura pracy -40÷85°C
Temperatura przechowywania -40÷90°C
Rezystancja uzwojenia wtórnego przy: TA=70°C 34Ω
TA=85°C 35Ω
Masa 30g
Mniej
Czytaj więcej
199,26 PLN
199,26 PLN Cena brutto/szt.
162,00 PLN Cena netto/szt.
Brutto
Dostępność: Dostępny ilość szt: 6
2 Tygodnie Szacowany czas dostawy / realizacji zamówienia. Czas realizacji zamówienia uzależniony jest od możliwości produkcyjnych.
