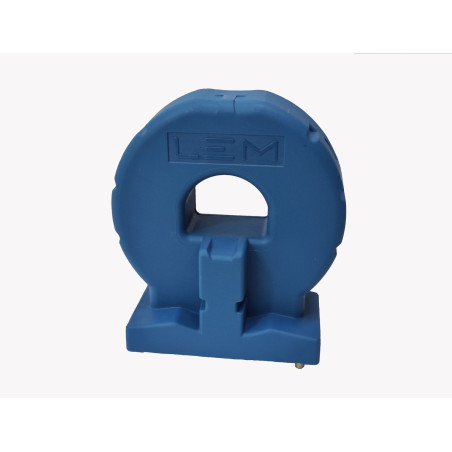

Przetwornik prądowy LWSR 250-P
  • Przetwornik prądowy LWSR 250-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy LWSR 250-P

  • LWSR 250-P
  • Dokładność [%] 0.83
  • Prąd znamionowy [A] 250
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Automotive napęd/Zasilacze/Energia odnawialna/Spawarki
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 105
  • Pasmo przenoszenia (-3dB) [kHz] 200
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta zamknięta

Specyfikacja Techniczna

Opis

Przeznaczony do elektronicznego pomiaru prądów: DC, AC, impulsowe…, z galwaniczną separacją pomiędzy obwodem pierwotnym i wtórnym.

Główne cechy
  • Bardzo niski dryft offsetu
  • Wielozakresowy przetwornik prądu w pętli zamkniętej
  • Unipolarne napięcie zasilania
  • Bardzo dobra odporność na du/dt
Zastosowania
  • Falowniki solarne
  • Napędy AC o zmiennej prędkości i serwomotory
  • Aplikacje zasilane z akumulatorów
  • Zasilacze awaryjne UPS
  • Zasilacze impulsowe SMPS
  • Zasilacze do zastosowań spawalniczych
Dane techniczne
Parametr Wartość
Napięcie zasilania 5V
Maksymalne napięcie zasilania 7V
Pierwotny prąd znamionowy RMS 250A
Maksymalny pierwotny prąd znamionowy RMS 2500A (10x pierwotny prąd znamionowy)
Zakres pomiarowy prądu pierwotnego -380…380A
Maksymalna temperatura przewodu pierwotnego 110°C
Maksymalna temperatura otoczenia 105°C
Napięcie wyjściowe 0…5V DC
Napięcie odniesienia (dla prądu pierwotnego Ip=0) 2.5V
Napięcie wyjścia (dla prądu pierwotnego Ip=0) Napięcie odniesienia
Znamionowa czułość 3.125 mV/A
