Paddle Level Switch SFX
Paddle Level Switch SFX

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: FineTek

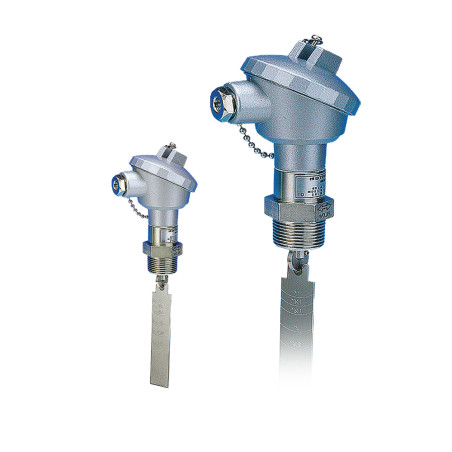

Łopatkowy przełącznik poziomu SFX

Seria SF to łopatkowy przełącznik przepływu, który charakteryzuje się regulowaną długością łopatki, dostosowaną do różnych warunków przepływu i rozmiarów rur. Przełącznik przepływu łopatkowy SF wykorzystuje siłę przepływu płynu w rurze do poruszania łopatką. Gdy przepływ cieczy porusza łopatkę, ściskana jest wewnętrzna sprężyna, która przesuwa element magnetyczny. Przy braku przepływu lub pustej rurze, sprężyna jest rozciągnięta, a styk kontaktronowy pozostaje otwarty, wskazując na brak przepływu. Wraz ze wzrostem przepływu, sprężyna zostaje ściśnięta, a element magnetyczny zbliża się do kontaktronu, aktywując go i zamykając styk, wskazując na obecność przepływu.

Główne cechy:

  • Wersje standardowe i przeciwwybuchowe.
  • Długość łopatki dostosowywana do potrzeb (25,4-76,2 mm).
  • Maksymalne ciśnienie do 25 barów.
  • Temperatura robocza do 150°C.
  • Gwintowane przyłącze procesowe PT 1″.
  • Styk wyjściowy SPDT o mocy znamionowej 60 W przy 220V AC/200V DC.

Zastosowanie:

  • Agregaty chłodnicze HVAC.
  • Petrochemia.
  • Energetyka.
  • Przetwórstwo spożywcze.
Wymiary [mm] sf1710 sf1710 sf
Model SF1710 SF1800
Typ Odporny na wybuchy / Wzmocniony / Standardowy Wzmocniony Standardowy
Materiał obudowy Stal nierdzewna, IP65 Stop aluminium, Ex d Stop aluminium, IP65
Temperatura robocza -30…130°C -30…150°C -30…150°C
Materiał zanurzony w cieczy SUS304
Ciśnienie operacyjne Max. 24.5 bara
Dopuszczalny spadek ciśnienia 0.2 bara
Tolerancja wartości zadanej ±25%
Tolerancja powtarzalności ±5%
Parametry styków 1A, 40W 230V AC / 30V DC SPDT 1A, 60W 220V AC / 200V DC SPDT
Certyfikaty NEPSI Ex d IIC T4-T6 Gb -
