Przewody grzejne w wykonaniu Ex serii ILS…/Qx 250°C
  • Przewody grzejne w wykonaniu Ex serii ILS…/Qx 250°C

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Quintex

Przewody grzejne w wykonaniu Ex serii ILS…/Qx 250°C

Elektrycznie podgrzewane taśmy do ochrony przed zamarzaniem lub do utrzymania temperatury rurociągów i zbiorników w strefach niezagrożonych i zagrożonych wybuchem.


  • Automatyczne dostosowanie mocy w zależności do zwiększenia zmniejszenia temperatury rury
  • Nie przegrzeje się i nie przytopi, nawet gdy jest przykryty
  • Może być cięty na dowolne odcinki (redukcja strat)
  • Pełny zakres sterowania, akcesoria i certyfikaty
  • Zasilanie 220-277 V AC (110-120 V AC na zapytanie)
  • Ex

Opis

Quintherm ILS jest przemysłowo/komercyjnym samoregulującym przewodem grzejnym, który może być stosowany do ogrzewania procesu lub utrzymywania temperatury w przemyśle farmaceutycznym i chemicznym lub budowlanym do 250°C.

Może być cięty na wymiar na miejscu instalacji, dopasowując przewód do długości rurociągu.

Przewód ILS jest dopuszczony do stosowania w obszarach niezagrożonych oraz zagrożonych wybuchem, a także w środowiskach korozyjnych. Jego cechy samoregulujące poprawiają bezpieczeństwo oraz niezawodność. Przewody ILS nie przegrzewają/przepalają, nawet gdy nakładają się na siebie. Jego moc jest zależna od temperatury rury.

Instalacja przewodu Quintherm ILS jest szybka i prosta, nie wymaga specjalnych umiejętności ani narzędzi. Zakończenia, złącza oraz zestawy połączeniowe są dostarczane w wygodnych zestawach.

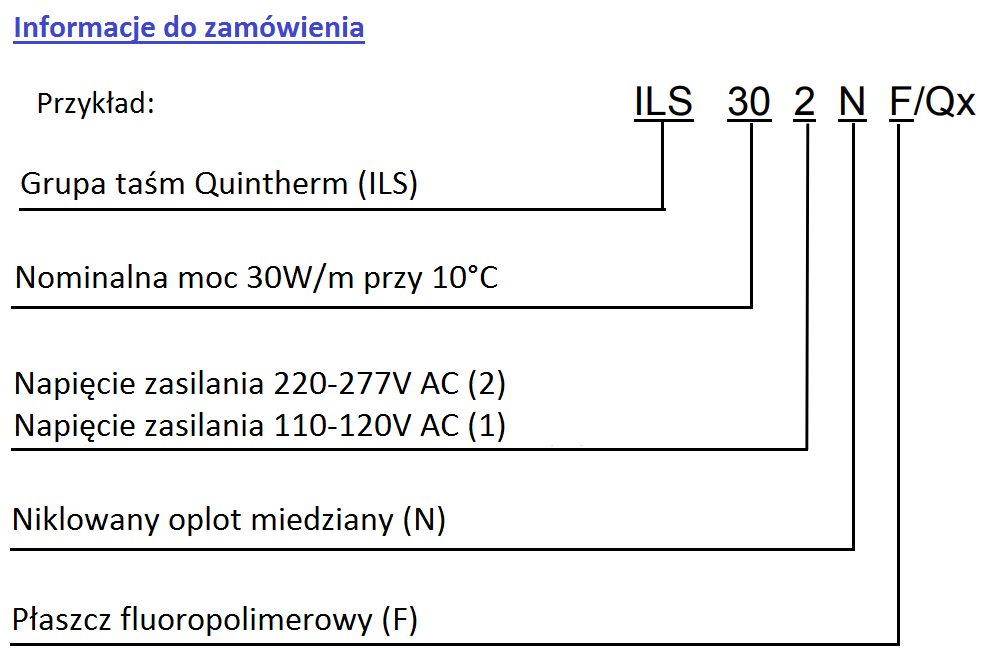

Opcje

ILS../Qx Podstawowa taśma grzewcza bez ekranu oraz zewnętrznej izolacji

ILS..N/Qx Podstawowa taśma grzewcza z niklowaną plecioną osłona zapewniającą mechaniczną ochronę oraz polepsza uziemienie np. plastikowych rur

ILS..NF/Qx Podstawowa taśma grzewcza z zewnętrzną osłona z fluoropolimeru na niklowanej plecionce zapewnia ochronę przed żrącymi roztworami lub oparami.


Dane techniczne

Maksymalna temperatura: zasilanie włączone: 220°C
zasilanie wyłączone: 250°C
Minimalna temp. instalacji: -40°C
Minimalna temp. robocza: -65°C
Zasilanie: 220-277V AC
Klasyfikacja temperaturowa: T3 – do ILS60…
T2 – ILS75… i ILSw100…
Maksymalna rezystancja oplotu ochronnego: ≤18,2 Ω/km


Typ Średnica (mm) Waga Kg/100m Minimalny promień gięcia
(mm)		 Rozmiar
dławika
ILS.. 10,2 x 3,5 7,6 20 M20
ILS..N 11,2 x 4,5 11,3 30 M20
ILS..NF 12,1 x 5,4 14,6 35 M20
ILSw.. 12,5 x 3,7 11,4 25 M25
ILSw..N 13,5 x 4,7 15,8 30 M25
ILSw..NF 14,4 x 5,6 19,5 35 M25


Nominalna moc wyjściowa przy 230 V przewodu ILS zamontowanego pod izolacją na metalowej rurze




Maksymalna długość w zależności do wyłącznika zasiania

Type Start-up
Temp.		 10A 16A 20A 25A
ILS152.. 10°C 76 122 154 154
0°C 70 112 140 146
-20°C 62 98 122 138
-40°C 52 82 102 126
ILS302.. 10°C 52 82 102 108
0°C 46 74 92 104
-20°C 40 66 82 98
-40C 30 50 62 88
ILS452... 10°C 38 62 76 88
0°C 32 52 66 84
-20°C 24 38 46 76
-40°C 14 24 28 46
ILS602.. 10°C 24 38 46 76
0°C 18 30 36 58
-20°C 12 20 26 42
-40°C 8 12 16 24
ILS752.. 10°C 14 24 24 46
0°C 12 18 18 36
-20°C 8 12 12 24
-40°C 4 8 8 14
ILS902.. 10°C 20 20 23 38
0°C 15 15 18 30
-20°C 10 10 13 20
-40°C 6 6 2 11
ILSw1202.. 10°C 22 22 28 46
0°C 18 18 24 36
-20°C 14 14 16 26
-40°C 10 10 12 20



Akcesoria

Quintex posiada pełną gamę akcesoriów w tym zestawy zakończeniowe/podłączające, uszczelki końcowe, skrzynki przyłączeniowe i sterowniki. Takie przedmioty powinny posiadać oddzielne certyfikaty do taśm grzewczych. Przy stosowaniu w niebezpiecznych strefach, należy używać wyłącznie dopuszczone komponenty.
