Producent: Victron energy

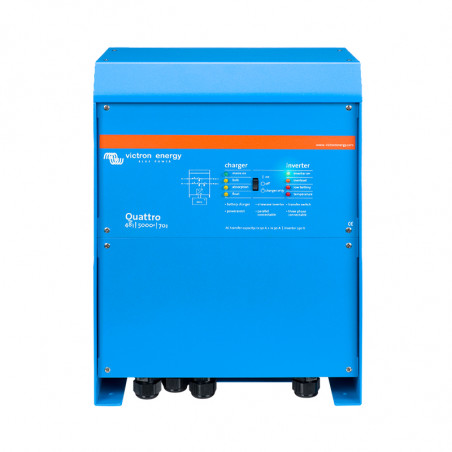

Quattro inverter / charger

3kVA – 15kVA Kompatybilny z akumulatorami litowo-jonowymi


Quattro to wydajny inwerter sinusoidalny, zaawansowana technicznie ładowarka akumulatorów wyposażona w technologię ładowania adaptacyjnego oraz szybki przełącznik samoczynnego załączania rezerwy mieszczący się w pojedynczej, zwartej obudowie. Quattro w odróżnieniu od urządzeń MultiPlus posiada dwa wejścia AC. Ta cecha pozwala na podłączenie do dwóch niezależnych źródeł zasilania, np. z sieci i z agregatu prądotwórczego. Quattro automatycznie podłączy się do aktywnego źródła.



Dwa wyjścia AC

Główne wyjście wyposażono w technologię bezprzerwową. Quattro bierze na siebie zasilanie podłączonych odbiorników w przypadku awarii sieci lub odłączenia źródła/generatora. Następuje to tak szybko (poniżej 20ms), że komputery i inny sprzęt elektroniczny będzie pracował bez zakłóceń. Drugie wyjście jest aktywne tylko jeśli napięcie AC jest dostępne na jednym z wejść Quattro. Obciążenia, które nie powinny rozładowywać baterii, mogą zostać podłączone do tego wyjścia.



Praktycznie nieograniczona moc dzięki pracy równoległej

Do 10 jednostek Quattro może pracować równolegle. Np. dziesięć jednostek 48/1000/140 zapewni moc 90kW/100kVA i prąd ładowania 1400 A.



Możliwość pracy trójfazowej

Oprócz połączenia równoległego, trzy jednostki tego samego modelu mogą utworzyć wyjście trójfazowe.



PowerControl – radzenie sobie z ograniczoną mocą

Quattro jest potężną ładowarką. Będzie zatem pobierać duży prąd ze źródła AC (niemal 10A na 5kVA Multi przy 230V AC). Maksymalny prąd pobierany ze źródła może zostać ograniczony za pomocą panelu kontrolnego Multi Control Panel. Quattro uwzględni inne obciążenia AC i użyje pozostałego prądu do ładowania, chroniąc tym samym źródło zewnętrzne przed przeciążeniem.



PowerAssist – zwiększanie mocy źródła lub generatora

Ta cecha pozwala Quattrona chwilowe zwiększenie mocy wyjściowej. Tam, gdzie wysoka moc jest wymagana jedynie przez ograniczony czas, Quattro zapewni, że niewystarczająca moc źródła AC zostanie natychmiastowo uzupełniona przez energię z akumulatorów. Kiedy obciążenie się zmniejsza, dodatkowa moc jest zużywana na ładowanie baterii.



Czterostopniowa adaptacyjna ładowarka z dwoma wyjściami

Główne wyjście zapewnia silne doładowanie baterii akumulatorów przy użyciu zaawansowanego oprogramowania do ładowania adaptacyjnego. Oprogramowanie dopasowuje trzyetapowy automatyczny proces do stanu baterii i dodaje czwarty etap kontrolujący długotrwałe ładowanie prądem konserwującym. Quattromoże ładować drugą baterię używając niezależnego wyjścia przeznaczonego dla baterii o mniejszej pojemności (prąd ładowania 4A).



Konfiguracja systemu nigdy nie była prostsza

Jeśli ustawienia muszą zostać zmienione, można to zrobić w kilka minut dzięki przełącznikom DIP switch lub za po podłączeniu komputera za pośrednictwem darmowego oprogramowania.



Quattro 12/3000/120-50/30

24/3000/70-50/30		 12/5000/220-100/100

24/5000/120-100/100

48/5000/70-100/100		 24/8000/200-100/100

48/8000/110-100/100		 48/10000/140-100/100 48/15000/200-100/100
PowerControl / PowerAssist Tak
Zintegrowany przełącznik przesyłu Tak
Wejścia AC (x2) Zakres napięć: 187-265 V AC
Częstotliwość wejściowa: 45-65Hz
Współczynnik mocy: 1
Przełącznik Przesyłu [A] 50/30 2x100 2x100 2x100 2x100
INWERTER
Zakres napięć wejściowych [V DC] 9,5-17V   19-33V   38-66V
Wyjście (1) Napięcie wyjściowe: 230V AC +-2%   Częstotliwość: 50Hz +-0,1%
Moc wyjściowa przy 25oC [VA] (3) 3000 5000 8000 10000 15000
Moc wyjściowa przy 25oC [W] 2500 4500 7000 9000 12000
Moc wyjściowa przy 40oC [W] 2200 4000 6300 8000 10000
Moc szczytowa [W] 6000 10000 16000 20000 25000
Maksymalna sprawność [%] 93 / 94 94 / 94 / 95 94 / 96 96 96
Moc stanu jałowego [W] 15 / 15 25 / 25 / 25 30 / 35 55 80
Moc stanu jałowego w trybie AES [W] 10 / 10 20 / 20 / 20 25 / 30 35 50
Moc stanu jałowego w trybie Search [W] 4 / 5 5 / 5 / 6 8 / 10 10 30
ŁADOWARKA
Napięcie ładowania absorbcyjnego [V DC] 14,4 / 28,8 14,4 / 28,8 / 57,6 28,8 / 57,6 57,6 57,6
Napięcie ładowania ‘float’ [V DC] 13,8 / 27,6 13,8 / 27,6 / 55,2 27,6 / 55,2 55,2 55,2
Storage mode [V DC] 13,2 / 26,4 13,2 / 26,4 / 52,8 26,4 / 52,8 52,8 52,8
Prąd ładowania głównej baterii [A] (4) 120 / 70 220 / 120 / 70 200 / 110 140 200
Prąd ładowania drugiej baterii [A] 4 (tylko w modelach 12V i 24V)
Czujnik temperatury baterii Tak
OGÓLNE
Wyjścia pomocnicze [A] (5) 25 50 50 50 50
Programowalny przekaźnik (6) 1x 3x 3x 3x 3x
Ochrona (2) a – g
Port komunikacji VE.Bus Do pracy równoległej i 3-fazowej, monitoringu i integracji systemów
Port ogólnego przeznaczenia com. (7) 1x 2x 2x 2x 2x
Zdalne załączanie/wyłączanie Tak
Cechy wspólne Temperatura pracy: -40oC do +50oC   Wilgotność (bez kondensacji): max. 95%
OBUDOWA
Cechy wspólne Materiał i kolor: aluminium (niebieski RAL 5012)   Stopień ochrony: IP 21
Złącze baterii 4 śruby M8 (2 do złącza plus i 2 do minus)
Złącze 230V AC Zaciski śrubowe 13mm2 (6 AWG) Śruby M6 Śruby M6 Śruby M6 Śruby M6
Masa [kg] 19 34/30/30 45/41 45 72
Wymiary (w x sz x g w mm) 362 x 258 x 218 470 x 350 x 280
444 x 328 x 240
444 x 328 x 240		 470 x 350 x 280 470 x 350 x 280 572 x 488 x 344
NORMY
Bezpieczeństwo EN 60335-1, EN 60335-2-29
Odporność na zakłócenia EN55014-1, EN 55014-2, EN 61000-3-3, EN 61000-6-3, EN 61000-6-2, EN 61000-6-1


Przykładowe symbole Inverter/ładowarka MultiPlus

QUA123020010
QUA125020000
QUA243020010
QUA245021011
QUA248020010
QUA485021010
QUA485021011
QUA488024000
QUA481030010
QUA483150000
