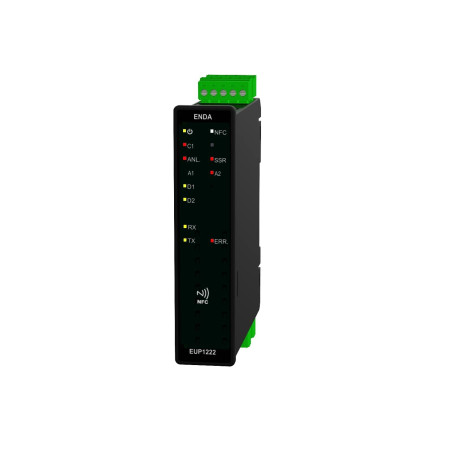

ENDA EUP1222 - Uniwersalny, montowany na szynie, kompatybilny z NFC regulator PID
  • ENDA EUP1222 - Uniwersalny, montowany na szynie, kompatybilny z NFC regulator PID

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Sisel

ENDA EUP1222 - Uniwersalny, montowany na szynie, kompatybilny z NFC regulator PID

Uniwersalny, montowany na szynie, kompatybilny z NFC regulator PID

Specyfikacja techniczna

  • Montaż: na szynie DIN
  • Nastawy: Możliwość wyboru podwójnej wartości nastawy (SP1, SP2)
  • Możliwość wyboru typów czujników PT100, J, K, L, T, S, R
  • Możliwość wyboru typu wejścia 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV i 0-50mV:
  • Programowalne cyfrowe wejście stykowe D1 i D2
  • Automatyczne obliczanie parametrów PID (SELF TUNE)

Przed pierwszym uruchomieniem systemu, jeśli parametry PID systemu są znane, należy je wprowadzić, w przeciwnym razie należy aktywować funkcję samostrojenia.

  • Wyjścia sterujące mogą być wyłączone (stosowane do pomiarów)
  • Ręczne sterowanie wyjściami C/A2 lub ANL/SSR
  • Funkcja łagodnego startu
  • Komunikacja przez protokół RS485 Modbus
  • Możliwość wyboru sterowania wyjściami analogowymi, SSR lub przekaźnikowymi
  • Możliwość wyboru wyjścia analogowego 0-20mA, 4-20mA
  • Wyjście przekaźnikowe C/A2 można ustawić jako dodatkowe wyjście alarmu lub kontroli temperatury
  • Wybór typu sterowania ogrzewaniem/chłodzeniem
  • Funkcja offset’u dla wejścia
  • W przypadku awarii czujnika można wybrać pozycje przekaźnika lub wykonać operację okresową
  • Funkcja sterowania profilem do 16 kroków
  • Opcjonalna funkcja wyzwalania wyjścia stykowego na krokach profilu
  • Funkcja timera lub termostatu może być używana podczas sterowania profilem
  • Funkcja monitorowania błędów ogrzewania
  • Możliwość dostępu do wszystkich parametrów przez NFC
  • Oznaczenie CE zgodnie z normami europejskimi

Dane techniczne

Parametr Wartość
Zasilanie 24V DC
Maksymalny pobór mocy 5VA
Podłączanie Złącze śrubowe 1.5mm2
Maksymalna rezystancja połączeń złącz 100Ω dla termopary, 20Ω dla trój-przewodowego PT100
Temperatura otoczenia/przechowywania 0…+50°C/-25…+70°C (bez oblodzenia)
Stopień ochrony Zgodny z EN 60529 IP20
Histereza Regulacja w zakresie 1…50°C/F

Wejścia

Wejścia na czujniki uniwersalne Patrz tabela Wejścia czujników (wiersze 1-3)
Wejście styku bezpotencjałowego D1 Programowalne wejście 1. przycisku sterującego Patrz tabela Wejścia czujników (wiersz 4)
Wejście styku bezpotencjałowego D2 Programowalne wejście 2. przycisku sterującego Patrz tabela Wejścia czujników (wiersz 4)

Wyjścia

Wyjście C/A2 Przekaźnik: 250 V AC, 5 A (dla obciążenia rezystancyjnego), NO (wybór wyjścia Control lub Alarm2)
Wyjście A1 Przekaźnik: 250 V AC, 5 A (dla obciążenia rezystancyjnego), sterowanie NO
Wyjścia ANL/SSR Możliwość wyboru wyjścia analogowego 0-20mA i 4-20mA; SSR 15V 20mA Maksymalna rezystancja obciążenia wynosi 500Ω na wyjściu mA i w trybie SSR
Żywotność przekaźnika Bez obciążenia 10 000 000 przełączeń; 250 V AC, 5 A (obciążenie rezystancyjne) 300 000 przełączeń

Obudowa

Typ obudowy Obudowa montowana na szynie zgodnie z normą DIN 43 700
Wymiary (szerokość x wysokość x głębokość) 22.5 x 96 x 86 mm
Waga ok. 158 g (po zapakowaniu)
Materiał obudowy Zastosowano samogasnące tworzywa sztuczne

Schemat połączenia

Tłumaczenie:

Note – Uwaga

Supply – Zasilanie

Fuse should be connected. – Bezpiecznik powinien być podłączony.

Fuse – bezpiecznik

Switch – przełącznik

Cable size – rozmiar przewodu

Ground protection input must be connected to the earth line. – Wejście uziemiające musi być podłączone do linii uziemienia.


• Termopary typu J-K-L-T-S-R:
Należy używać odpowiednich przewodów kompensacyjnych do termopar. Nie używaj kabli łączonych. Upewnij się, że zaciski wejściowe są podłączone we właściwym miejscu i z właściwą polaryzacją, jak pokazano na rysunku.

• Rezystancyjne (Pt100) termopary:

W przypadku dwuprzewodowych czujników PT100 należy zewrzeć linie zacisków 2 i 3. Nie używaj kabli łączonych. Długi kabel powoduje nieprawidłowy pomiar temperatury.

• Wejścia: 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV:

Make sure to connect to the right place and right polarities at the input terminals as shown in the figure. Do not use jointed cables. Long cable causes incorrect measurement results.

• Wejścia styków bezpotencjałowych D1 i D2:

Styki bezpotencjałowe muszą być używane z kluczami mechanicznymi.

Wymiary (w mm)

Programowanie sterownika

Sterownik można programować poprzez aplikację ENDALink, zbliżając telefon z funkcją NFC. Wszystkie parametry mogą być odczytane oraz skonfigurowane w aplikacji. Dokładny opis parametrów znajduje się w nocie katalogowej. Kody QR do zeskanowania i zainstalowania aplikacji:

Google Play


App Store
