Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu
proszę używać znaków łacińskich
Główne cechy:
Dane techniczne:
Parametr | Wartość |
Parametry elektryczne | |
Napięcie zasilania | 230V AC 50/60Hz |
Maksymalny pobór mocy | 0.65VA |
Podłączanie | Złącze śrubowe 2.5mm2 |
Maksymalna rezystancja przewodu czujnika | 100Ω |
Zakres pomiarowy wejścia analogowego | Czujnik rezystancyjny NTC -60…+99°C |
Wyświetlacz | 2 cyfry, 37mm, 7 segmentowy, z 7 ikonami funkcyjnymi |
Wyjście | |
Wyjście sterujące sprężarką | Obciążenie rezystancyjne: NO 250V AC 16A, NC 250V AC 16A Obciążenie indukcyjne: 1/2 KM 240 V AC |
Żywotność przekaźnika | Mechaniczne 30 000 000; Elektryczne 300 000 operacji. 250 V AC, 16 A (obciążenie rezystancyjne) |
Sterowanie | |
Format sterowania | Pojedyncza nastawa, sterowanie drzwiami i alarmem |
Rodzaj sterowania | On-Off |
Histereza | Regulacja w zakresie od 0.1 do 20.0 °C |
Warunki środowiskowe | |
Temperatura otoczenia/przechowywania | 0…+50°C/-25…70°C (bez oblodzenia) |
Stopień ochrony | Zgodnie z normą EN 60529; panel przedni: IP65, panel tylny: IP20 |
Obudowa | |
Rodzaj obudowy | Nadaje się do montażu podtynkowego (zgodnie z DIN 43 700) |

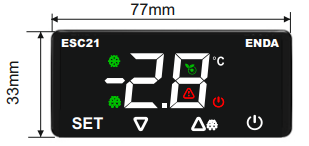

Wymiary (szerokość x wysokość x głębokość) | 77x33x41mm |
Waga | 90g (po zapakowaniu) |
Materiał obudowy | Samogasnące tworzywa sztuczne |
Schemat połączenia:
Tłumaczenie:
NOTE-UWAGA
SUPPLY – ZASILANIE
Fuse – bezpiecznik
Line – Faza
Neutral – Neutralny
Fuse should be connected. – Bezpiecznik powinien być podłączony.
Switch – Przełącznik
Cable size – Rozmiar przewodu
Mains supply cords shall meet the requirements of IEC 60227 or IEC 60245. - Przewody zasilające powinny spełniać wymagania normy IEC 60227 lub IEC 60245.
In accordance with the safety regulations, the power supply switch shall bring the identification of the relevant instrument and it should be easily accessible by the operator. - Zgodnie z przepisami bezpieczeństwa, wyłącznik zasilania powinien posiadać oznaczenie odpowiedniego urządzenia i powinien być łatwo dostępny dla operatora.

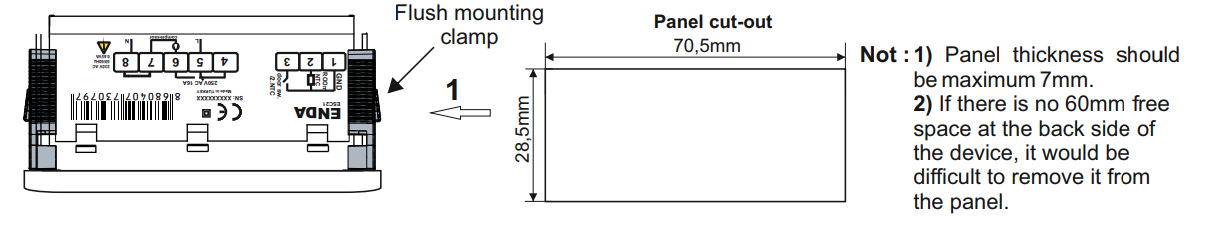

Montaż:
Aby usunąć zaciski montażowe:
- Wcisnąć zacisk do montażu podtynkowego w kierunku, jak pokazano na rysunku poniżej. Następnie wyciągnąć zacisk w kierunku 2.
Depth – Głębokość
Flush mounting clamp – Zacisk do montażu podtynkowego
Panel – Panel
Rubber packing – Gumowe uszczelnienie
Panel cut-out – Wycięcie w panelu
Note – Uwaga
Panel thickness should be maximum 7mm. - Grubość panelu powinna wynosić maksymalnie 7 mm.
If there is no 60mm free space at the back side of the device, it would be difficult to remove it from the panel. - Jeśli z tyłu urządzenia nie ma wolnej przestrzeni 60 mm, trudno będzie je zdjąć z panelu.

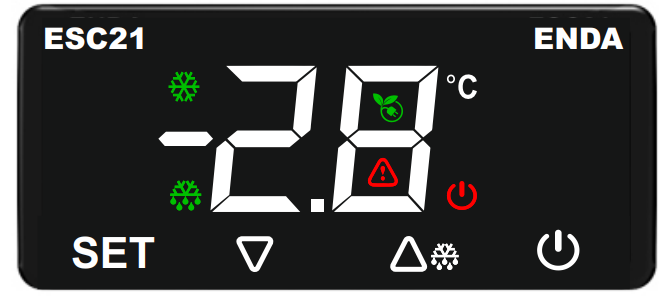

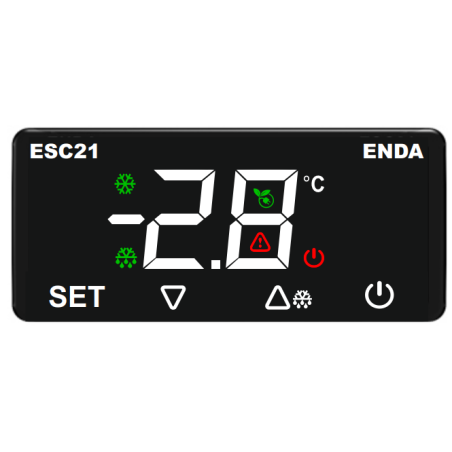

Opis diod LED i przycisków
Dioda | Opis |
![]() |
WŁ/WYŁ - jeśli dioda się świeci, urządzenie jest wyłączone |
![]() |
Sprężarka - jeśli dioda się świeci, sprężarka jest włączona - jeśli dioda miga, ochrona sprężarki jest w toku |
![]() |
Odszranianie - jeśli dioda świeci, odszranianie trwa - jeśli dioda miga, skraplanie jest w toku |
![]() |
Celcjusz - jeśli dioda świeci, temperatura wyświetlana jest w stopniach Celcjusza |
![]() |
Fahrenheit - jeśli dioda świeci, temperatura wyświetlana jest w stopniach Fahrenheita |
![]() |
Oszczędzanie energii - jeśli dioda świeci, funkcja oszczędzania energii jest włączona |
![]() |
Ostrzeżenie - jeśli dioda miga, funkcje alarmu i awarii są w toku |
Przycisk | Opis |
![]() |
- w „Trybie Pracy”, pokazuje wartość zadaną - w „Trybie Programowania”, wyświetla wartość wybranego parametru i zatwierdza zmienioną wartość |
![]() |
- w „Trybie Pracy”, ręczne rozpoczęcie odszraniania, jeśli warunki na to pozwalają - w „Trybie Programowania”, przełączanie między parametrami oraz zwiększanie wartości wybranego parametru |
![]() |
- w „Trybie Pracy”, pokazuje temperaturę parownika (P4=1) - w „Trybie Programowania”, przełączanie między parametrami oraz zmniejszanie wartości wybranego parametru |
![]() |
- w „Trybie Pracy”, wyłączanie/włączanie urządzenia - w „Trybie Programowania”, powrót do Trybu Pracy |
1. Podgląd i zmiana wartości zadanej
Tłumaczenie: Measured Value -> Wartość Zmierzona
Jeśli przycisk jest wciśnięty przez 2 sekundy w ,,Trybie Pracy", wartość zadana jest wyświetlana przez 3s. W tym czasie, można zmienić wartość zadaną przyciskami
.
2. Odczyt wartości zmierzonej przez sondę pomiarową odszraniania
Tłumaczenie: Measured Value -> Wartość Zmierzona
W ,,Trybie Pracy", jeśli typ drugiego wejścia jest ustawiony jako Wejście Analogowe (P4=1), naciśnięcie przycisku przez 5s wyświetli wartość zmierzoną przez sondę odszraniania.
3. Blokowanie i odblokowywanie przycisków
Tłumaczenie: Measured Value -> Wartość Zmierzona
Keys are locked. -> Przyciski są zablokowane.
Jeśli przycisk są naciśnięte jednocześnie przez 3s lub żadne przyciski nie są naciskane przez 1 minutę w ,,Trybie Pracy", wiadomość Lc będzie wyświetlona, a przyciski będą zablokowane. Jeśli przyciski są zablokowane i jakikolwiek przycisk zostanie naciśnięty przez 2s w „Trybie Pracy”, wiadomość uL zostanie wyświetlona, a przyciski zostaną odblokowane.
4. Ręczne odszranianie
Jeśli przycisk jest naciśnięty przez 4s w „Trybie Pracy”, proces odszraniania jest ręcznie włączany lub wyłączany.
1) Jeśli parametr d3=0, ręczne odszranianie jest również wyłączone.
2) Jeśli typ drugiego wejścia jest ustawiony jako Wejście Analogowe (P4=1), odszranianie nie rozpocznie się, jeśli zmierzona wartość przez sondę odszraniania jest większy od wartości parametru d2.
5. Ręczne włączanie/wyłączanie urządzenia
Jeśli przycisk jest naciśnięty przez 3s w „Trybie Pracy” (bez blokady przycisków), wyświetlacz wyłącza się, pomiar i sterowanie temperaturą nie są wykonywane, wyjście staje się pasywne. Jeśli przycisk
jest ponownie naciśnięty przez 3s, wyświetlacz się włącza, a urządzenie kontynuuje pomiar oraz kontrolowanie temperatury.
6. Ustawienia fabryczne
Jeśli parametr PS jest ustawiony jako 1: Parametr Bezpieczeństwa PA jest ustawiony na wartość -44 i przycisk jest wciśnięty, wiadomość dF pojawi się na wyświetlaczu. Jeśli przycisk
zostanie ponownie wciśnięty, podczas gdy wiadomość dF jest wyświetlana, wiadomość „---‘’ będzie migać przez 4s, potem urządzenie powróci do ustawień fabrycznych i wróci do „Trybu Pracy”.
Jeśli parametr PS jest ustawiony na 0: jeśli najpierw wciśnięty zostanie przycisk , a następnie przycisk
i są razem wciśnięte przez 5s w „Trybie Pracy”, wiadomość dF pojawi się na wyświetlaczu, urządzenie powróci do ustawień fabrycznych i powróci do „Trybu Pracy”.
7. Wyświetlane daty aktualizacji
Tłumaczenie: Measured Value -> Wartość Zmierzona
YY/MM/DD -> RR/MM/DD
Jeśli przycisk są naciśnięte jednocześnie w „Trybie Pracy”, data aktualizacji dostanie wyświetlona w formacie RR/MM/DD.
8. Zmiana wartości parametrów
Tłumaczenie: RUNNING MODE -> TRYB PRACY
Temperature Value -> Wartość temperatury
Press the SET key for 4sec. enter to settings mode -> Naciśnij przycisk SET przez 4s, aby przejść do trybu ustawień
Settings -> Ustawienia
Password Activation Msg. -> Wiadomość aktywacji hasła
If the value -23 is entered, the parameter settings are accessible -> Jeśli wprowadzona zostanie wartość -23, ustawienia parametrów będą dostępne
Parameter settings -> Ustawienia parametrów
Jeśli przycisk jest wciśnięty przez 4s w „Trybie Pracy”, wiadomość hasła (PA) jest wyświetlona na ekranie. Poprzez naciśnięcie przycisku
, ustawiamy hasło na „-23” przyciskami
, następnie ponownie klikamy
, aby wejść w Ustawienia Parametrów. Dzięki przyciskom
możemy wybrać konkretny parametr, następnie klikając
, wartość parametru zostanie wyświetlona. Wartość odpowiedniego parametru możemy zmienić za pomocą przycisków
. Jeśli podczas wyświetlania wartości parametru, żadna operacja nie zostanie wykonana lub przycisk
zostanie ponownie naciśnięty, nazwa parametru zostanie zwrócona. Jeśli przycisk
zostanie wciśnięty, podczas wyświetlania nazwy parametru, tym razem wyjście nastąpi bez czekania.
Awaria/Alarm - definicje wyświetlanych informacji
Wyświetlacz | Informacja |
![]() |
Awaria sondy kabinowej -sprawdź podłączenie czujnika -sprężarka działa zgodnie z parametrami C4 i C5 |
![]() |
Awaria sondy odszraniania -sprawdź podłączenie czujnika -jeśli P4=1, odszranianie nie będzie działało |
![]() |
Alarm niskiej temperatury -sprawdź parametry A0, A1, A2 |
![]() |
Alarm wysokiej temperatury -sprawdź parametry A0, A4, A5 |
![]() |
Alarm drzwi -sprawdź wejście cyfrowe -sprawdź parametry i0, i1, i2 |
![]() |
Wielofunkcyjny alarm wejścia cyfrowego -sprawdź wejście cyfrowe -sprawdź parametry i0, i1 |
![]() |
Wiadomość zablokowania przycisków - aby zmienić ustawienia blokady klawiszy, zobacz: Blokowanie i odblokowywanie przycisków |
![]() |
Wiadomość odblokowania przycisków - aby zmienić ustawienia blokady klawiszy, zobacz: Blokowanie i odblokowywanie przycisków |
![]() |
Wiadomość resetu do ustawień fabrycznych Urządzenie rozpoczyna pracę zgodnie z ustawieniami fabrycznymi |
![]() |
Wiadomość odszraniania -trwa odszranianie -sprawdź parametr d6 |
Szczegółowe informacje dotyczące parametrów znajdują się w karcie katalogowej.

Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?
Musisz być zalogowany/a
Główne cechy:
Dane techniczne:
Parametr | Wartość |
Parametry elektryczne | |
Napięcie zasilania | 230V AC 50/60Hz |
Maksymalny pobór mocy | 0.65VA |
Podłączanie | Złącze śrubowe 2.5mm2 |
Maksymalna rezystancja przewodu czujnika | 100Ω |
Zakres pomiarowy wejścia analogowego | Czujnik rezystancyjny NTC -60…+99°C |
Wyświetlacz | 2 cyfry, 37mm, 7 segmentowy, z 7 ikonami funkcyjnymi |
Wyjście | |
Wyjście sterujące sprężarką | Obciążenie rezystancyjne: NO 250V AC 16A, NC 250V AC 16A Obciążenie indukcyjne: 1/2 KM 240 V AC |
Żywotność przekaźnika | Mechaniczne 30 000 000; Elektryczne 300 000 operacji. 250 V AC, 16 A (obciążenie rezystancyjne) |
Sterowanie | |
Format sterowania | Pojedyncza nastawa, sterowanie drzwiami i alarmem |
Rodzaj sterowania | On-Off |
Histereza | Regulacja w zakresie od 0.1 do 20.0 °C |
Warunki środowiskowe | |
Temperatura otoczenia/przechowywania | 0…+50°C/-25…70°C (bez oblodzenia) |
Stopień ochrony | Zgodnie z normą EN 60529; panel przedni: IP65, panel tylny: IP20 |
Obudowa | |
Rodzaj obudowy | Nadaje się do montażu podtynkowego (zgodnie z DIN 43 700) |
Wymiary (szerokość x wysokość x głębokość) | 77x33x41mm |
Waga | 90g (po zapakowaniu) |
Materiał obudowy | Samogasnące tworzywa sztuczne |
Schemat połączenia:
Tłumaczenie:
NOTE-UWAGA
SUPPLY – ZASILANIE
Fuse – bezpiecznik
Line – Faza
Neutral – Neutralny
Fuse should be connected. – Bezpiecznik powinien być podłączony.
Switch – Przełącznik
Cable size – Rozmiar przewodu
Mains supply cords shall meet the requirements of IEC 60227 or IEC 60245. - Przewody zasilające powinny spełniać wymagania normy IEC 60227 lub IEC 60245.
In accordance with the safety regulations, the power supply switch shall bring the identification of the relevant instrument and it should be easily accessible by the operator. - Zgodnie z przepisami bezpieczeństwa, wyłącznik zasilania powinien posiadać oznaczenie odpowiedniego urządzenia i powinien być łatwo dostępny dla operatora.
Montaż:
Aby usunąć zaciski montażowe:
- Wcisnąć zacisk do montażu podtynkowego w kierunku, jak pokazano na rysunku poniżej. Następnie wyciągnąć zacisk w kierunku 2.
Depth – Głębokość
Flush mounting clamp – Zacisk do montażu podtynkowego
Panel – Panel
Rubber packing – Gumowe uszczelnienie
Panel cut-out – Wycięcie w panelu
Note – Uwaga
Panel thickness should be maximum 7mm. - Grubość panelu powinna wynosić maksymalnie 7 mm.
If there is no 60mm free space at the back side of the device, it would be difficult to remove it from the panel. - Jeśli z tyłu urządzenia nie ma wolnej przestrzeni 60 mm, trudno będzie je zdjąć z panelu.
Opis diod LED i przycisków
Dioda | Opis |
![]() |
WŁ/WYŁ - jeśli dioda się świeci, urządzenie jest wyłączone |
![]() |
Sprężarka - jeśli dioda się świeci, sprężarka jest włączona - jeśli dioda miga, ochrona sprężarki jest w toku |
![]() |
Odszranianie - jeśli dioda świeci, odszranianie trwa - jeśli dioda miga, skraplanie jest w toku |
![]() |
Celcjusz - jeśli dioda świeci, temperatura wyświetlana jest w stopniach Celcjusza |
![]() |
Fahrenheit - jeśli dioda świeci, temperatura wyświetlana jest w stopniach Fahrenheita |
![]() |
Oszczędzanie energii - jeśli dioda świeci, funkcja oszczędzania energii jest włączona |
![]() |
Ostrzeżenie - jeśli dioda miga, funkcje alarmu i awarii są w toku |
Przycisk | Opis |
![]() |
- w „Trybie Pracy”, pokazuje wartość zadaną - w „Trybie Programowania”, wyświetla wartość wybranego parametru i zatwierdza zmienioną wartość |
![]() |
- w „Trybie Pracy”, ręczne rozpoczęcie odszraniania, jeśli warunki na to pozwalają - w „Trybie Programowania”, przełączanie między parametrami oraz zwiększanie wartości wybranego parametru |
![]() |
- w „Trybie Pracy”, pokazuje temperaturę parownika (P4=1) - w „Trybie Programowania”, przełączanie między parametrami oraz zmniejszanie wartości wybranego parametru |
![]() |
- w „Trybie Pracy”, wyłączanie/włączanie urządzenia - w „Trybie Programowania”, powrót do Trybu Pracy |
1. Podgląd i zmiana wartości zadanej
Tłumaczenie: Measured Value -> Wartość Zmierzona
Jeśli przycisk jest wciśnięty przez 2 sekundy w ,,Trybie Pracy", wartość zadana jest wyświetlana przez 3s. W tym czasie, można zmienić wartość zadaną przyciskami
.
2. Odczyt wartości zmierzonej przez sondę pomiarową odszraniania
Tłumaczenie: Measured Value -> Wartość Zmierzona
W ,,Trybie Pracy", jeśli typ drugiego wejścia jest ustawiony jako Wejście Analogowe (P4=1), naciśnięcie przycisku przez 5s wyświetli wartość zmierzoną przez sondę odszraniania.
3. Blokowanie i odblokowywanie przycisków
Tłumaczenie: Measured Value -> Wartość Zmierzona
Keys are locked. -> Przyciski są zablokowane.
Jeśli przycisk są naciśnięte jednocześnie przez 3s lub żadne przyciski nie są naciskane przez 1 minutę w ,,Trybie Pracy", wiadomość Lc będzie wyświetlona, a przyciski będą zablokowane. Jeśli przyciski są zablokowane i jakikolwiek przycisk zostanie naciśnięty przez 2s w „Trybie Pracy”, wiadomość uL zostanie wyświetlona, a przyciski zostaną odblokowane.
4. Ręczne odszranianie
Jeśli przycisk jest naciśnięty przez 4s w „Trybie Pracy”, proces odszraniania jest ręcznie włączany lub wyłączany.
1) Jeśli parametr d3=0, ręczne odszranianie jest również wyłączone.
2) Jeśli typ drugiego wejścia jest ustawiony jako Wejście Analogowe (P4=1), odszranianie nie rozpocznie się, jeśli zmierzona wartość przez sondę odszraniania jest większy od wartości parametru d2.
5. Ręczne włączanie/wyłączanie urządzenia
Jeśli przycisk jest naciśnięty przez 3s w „Trybie Pracy” (bez blokady przycisków), wyświetlacz wyłącza się, pomiar i sterowanie temperaturą nie są wykonywane, wyjście staje się pasywne. Jeśli przycisk
jest ponownie naciśnięty przez 3s, wyświetlacz się włącza, a urządzenie kontynuuje pomiar oraz kontrolowanie temperatury.
6. Ustawienia fabryczne
Jeśli parametr PS jest ustawiony jako 1: Parametr Bezpieczeństwa PA jest ustawiony na wartość -44 i przycisk jest wciśnięty, wiadomość dF pojawi się na wyświetlaczu. Jeśli przycisk
zostanie ponownie wciśnięty, podczas gdy wiadomość dF jest wyświetlana, wiadomość „---‘’ będzie migać przez 4s, potem urządzenie powróci do ustawień fabrycznych i wróci do „Trybu Pracy”.
Jeśli parametr PS jest ustawiony na 0: jeśli najpierw wciśnięty zostanie przycisk , a następnie przycisk
i są razem wciśnięte przez 5s w „Trybie Pracy”, wiadomość dF pojawi się na wyświetlaczu, urządzenie powróci do ustawień fabrycznych i powróci do „Trybu Pracy”.
7. Wyświetlane daty aktualizacji
Tłumaczenie: Measured Value -> Wartość Zmierzona
YY/MM/DD -> RR/MM/DD
Jeśli przycisk są naciśnięte jednocześnie w „Trybie Pracy”, data aktualizacji dostanie wyświetlona w formacie RR/MM/DD.
8. Zmiana wartości parametrów
Tłumaczenie: RUNNING MODE -> TRYB PRACY
Temperature Value -> Wartość temperatury
Press the SET key for 4sec. enter to settings mode -> Naciśnij przycisk SET przez 4s, aby przejść do trybu ustawień
Settings -> Ustawienia
Password Activation Msg. -> Wiadomość aktywacji hasła
If the value -23 is entered, the parameter settings are accessible -> Jeśli wprowadzona zostanie wartość -23, ustawienia parametrów będą dostępne
Parameter settings -> Ustawienia parametrów
Jeśli przycisk jest wciśnięty przez 4s w „Trybie Pracy”, wiadomość hasła (PA) jest wyświetlona na ekranie. Poprzez naciśnięcie przycisku
, ustawiamy hasło na „-23” przyciskami
, następnie ponownie klikamy
, aby wejść w Ustawienia Parametrów. Dzięki przyciskom
możemy wybrać konkretny parametr, następnie klikając
, wartość parametru zostanie wyświetlona. Wartość odpowiedniego parametru możemy zmienić za pomocą przycisków
. Jeśli podczas wyświetlania wartości parametru, żadna operacja nie zostanie wykonana lub przycisk
zostanie ponownie naciśnięty, nazwa parametru zostanie zwrócona. Jeśli przycisk
zostanie wciśnięty, podczas wyświetlania nazwy parametru, tym razem wyjście nastąpi bez czekania.
Awaria/Alarm - definicje wyświetlanych informacji
Wyświetlacz | Informacja |
![]() |
Awaria sondy kabinowej -sprawdź podłączenie czujnika -sprężarka działa zgodnie z parametrami C4 i C5 |
![]() |
Awaria sondy odszraniania -sprawdź podłączenie czujnika -jeśli P4=1, odszranianie nie będzie działało |
![]() |
Alarm niskiej temperatury -sprawdź parametry A0, A1, A2 |
![]() |
Alarm wysokiej temperatury -sprawdź parametry A0, A4, A5 |
![]() |
Alarm drzwi -sprawdź wejście cyfrowe -sprawdź parametry i0, i1, i2 |
![]() |
Wielofunkcyjny alarm wejścia cyfrowego -sprawdź wejście cyfrowe -sprawdź parametry i0, i1 |
![]() |
Wiadomość zablokowania przycisków - aby zmienić ustawienia blokady klawiszy, zobacz: Blokowanie i odblokowywanie przycisków |
![]() |
Wiadomość odblokowania przycisków - aby zmienić ustawienia blokady klawiszy, zobacz: Blokowanie i odblokowywanie przycisków |
![]() |
Wiadomość resetu do ustawień fabrycznych Urządzenie rozpoczyna pracę zgodnie z ustawieniami fabrycznymi |
![]() |
Wiadomość odszraniania -trwa odszranianie -sprawdź parametr d6 |
Szczegółowe informacje dotyczące parametrów znajdują się w karcie katalogowej.
