Producent: Chino

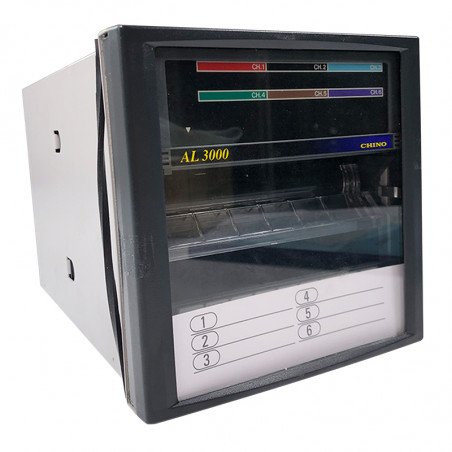

Rejestrator temperatury z zapisem na taśmę i wskaźnikiem cyfrowym - AL3000

Rejestratory temperatury serii AL3000 to urządzenia pozwalające na zachowanie historii zmienności temperatury procesu technologicznego. Dostępne są w dwóch wersjach sprzętowych - rejestrator 6 kanałowy i rejestrator 1,2,3 lub 4 kanałowy. Historia zmienności temperatury zapisywana jest na 100mm taśmie papierowej, a temperatura z każdego kanału wyświetlana jest w sposób ciągły na ekranie rejestratora. Urządzenie pobiera i zapisuje wartości mierzonej temperatury jednocześnie ze wszystkich kanałów. Uniwersalne wejścia rejestratora pozwalają na podłączenie 56 różnych sygnałów pomiarowych: 10 zakresów napięciowych, 35 rodzajów termopar i 11 różnych czujników rezystancyjnych. Każdy z tych sygnałów może być zaprogramowany na dowolny kanał wejściowy.

Rejestrator posiada możliwość wyposażenia w interfejs komunikacyjny pozwalający na sterowanie i pobieranie danych pomiarowych z urządzenia przy pomocy komputera PC. Oprogramowanie pozwala na zmianę parametrów wejściowych (zakresy, skalę, jednostki temperatury, alarmy), właściwości drukujące (szybkość przesuwu taśmy, obszar drukowania, rodzaj drukowania: ciągły lub punktowy), ustawianie zegara i ustalenie parametrów komunikacyjnych (protokół i ramka danych). Zebrane dane pomiarowe dają się w bardzo łatwy sposób eksportować do innych aplikacji obróbki danych.

Rejestrator może być wyposażony dodatkowo w 6 wyjść pełniących rolę alarmów przeznaczonych na dany kanał wejściowy do sygnalizacji przekroczenia zaprogramowanych wartości temperatury. Rejestratory wykonane są według najnowszych technologii mikroprocesorowych i spełniają wszystkie normy europejskie.



Informacje techniczne o rejestratorach temperatury serii AL3000

Sposób zapisu  Pisak 1, 2, 3 lub 4 pisaki
Głowica drukująca 6-kolorowa głowica drukująca
Dokładność ±0.1% zakresu pomiarowego ± 1 cyfra
Czas zapisu Pisak poniżej 100 ms
Głowica drukująca poniżej 1 s
Zakres programowalny wg charakterystyk dla czujników termorezystancyjnych i termopar
Kolor zapisu  Pisak 1-czerwony, 2-zielony, 3-niebieski, 4-brązowy
Głowica drukująca 1-czerwony, 2-czarny, 3-niebieski, 4-zielony, 5-brązowy, 6-purpurowy
System zapisu zapis na taśmie papierowej o szerokości 100 mm, całkowita szerokość taśmy 114 mm, długość 10 m
Prędkość zapisu  Pisak 1 do 600 mm/h, 1 do 200 mm/min (standardowo - 20 mm/h)
Głowica drukująca 1 do 1500 mm/h (standardowo - 20 mm/h)
Alarm programowalny indywidualnie w całym zakresie, 1 alarm na kanał
Napięcie zasilania 100 ÷ 240 VAC     50/60 Hz
Zużycie mocy Pisak poniżej 60 VA
Głowica drukująca poniżej 45 VA
Wymiary [mm] 144 x 144 x 244 (W x H x D)
Stopień ochrony IP54 (panel przedni)


Dane techniczne - rejestratory temperatury serii AL3000

  Typ wejścia Zakres Zakres odp. Dokładność Rozdzielczość
Termo-
pary		 K -200...+300°C ±13,8mV ±0,1%
±1 cyfra		 0,1°C
-200...+600°C ±27,6mV 0,1°C
-200...+1370°C ±69,0mV 1°C
E -200...+200°C ±13,8mV 0,1°C
-200...+350°C ±27,6mV 0,1°C
-200...+900°C ±69,0mV 1°C
J -200...+250°C ±13,8mV 0,1°C
-200...+500°C ±27,6mV 0,1°C
-200...+1200°C ±69,0mV 1°C
R 0...1200°C ±13,8mV 1°C
0...1760°C ±27,6mV ±0,15%
±1 cyfra		 1°C
S 0...1300°C ±13,8mV 1°C
0...1760°C ±27,6mV 1°C
B 0...1820°C ±13,8mV 1°C
N -200...+250°C ±13,8mV ±0,15%
±1 cyfra		 0,1°C
-200...+500°C ±27,6mV 0,1°C
-200...+1200°C ±69,0mV 1°C
W-WRe26 0...2315T ±69mV 1°C
WRe5-WRe26 0...2315T ±69mV ±0,2%
±1 cyfra		 1°C
PtRh40-PtRh20 0...1880°C ±13,8mV 1°C
NiMo-Ni -200...+250°C ±13,8mV 0,1°C
-200...+500°C ±27,6mV 0,1°C
-200...+1200°C ±69,0mV 1°C
CR-AuFe 0...280K ±13,8mV 0,1 K
Platinel II -200...+250°C ±13,8mV ±0,15%
±1 cyfra		 0,1°C
-200...+500°C ±27,6mV 0,1°C
-200...+1200°C ±69,0mV 1°C
U -200...+250°C ±13,8mV 0,1°C
-200...+500°C ±27,6mV 0,1°C
-200...+1200°C ±69,0mV 0,1°C
L -200...+250°C ±13,8mV ±0,1%
±1 cyfra		 0,1°C
-200...+500°C ±27,6mV 0,1°C
-200...+1200°C ±69,0mV 1°C
T -200...+250°C ±13,8mV 0,1°C
-200...+400°C ±27,6mV 0,1°C
Termore-
zystory		 Pt100(1) -140...+150°C 160Ω ±0,15%
±1cyfra		 0,1°C
-200...+300°C 220Ω 0,1°C
-200...+850°C 400Ω ±0,1% ±1 cyfra 0,1°C
Pt100(2) -140...+150°C 160Ω ±0,15%±1cyfra 0,1°C
-200...+300°C 220Ω 0,1°C
-200...+850°C 400Ω ±0,1% ±1 cyfra 0,1°C
JPt100 -140...+150°C 160Ω ±0,15%±1cyfra 0,1°C
-200...+300°C 220Ω 0,1°C
-200...+850°C 400Ω ±0,1% ±1 cyfra 0,1°C
Pt50 -200...649°C 220Ω ±0,1% ±1 cyfra 0,1°C
Pt-Co 4...374K 220Ω ±0,15%±1cyfra 0,1K
Napięcie stałe -13,8...+13,8mV ±13,8mV ±0,1% ±1 cyfra 10mV
-27,6...+27,6mV +27,6mV 10mV
-69,0...+69,0mV ±69,0mV 10mV
-200...+200mV ±200mV 100mV
-500...+500mV ±500mV 100mV
-2...+2V ±2V 1mV
-5...+5V ±5V 1mV
-10...+10V ±10V 10mV
-20...+20V ±20V 10mV
-50...+50V ±50V 10mV
Prąd stały w zależności od rezystora bocznikującego


Wymiary [mm]


REJESTRATOR TEMPERATURY Z ZAPISEM NA TAŚMĘI WSKAŹNIKIEM CYFROWYM -AL 3000 wymairy
wymair REJESTRATOR TEMPERATURY Z ZAPISEM NA TAŚMĘI WSKAŹNIKIEM CYFROWYM -AL 3000
