Kolekcja rezystorów dużej mocy

Kolekcja rezystorów wysokiej mocy - rezystory do zastosowań filtrowania i hamowania

  • chłodzone powietrzem pasywnie/aktywnie i chłodzone cieczą
  • dostosowane do surowych warunków środowiskowych
  • elementy tubowe ze stali nierdzewnej
  • wysokie zakresy IP
Typ Moc Napięcie pracy Stopień ochrony Chłodzenie
WHDN 40 - 1,450 kW 1kVAC / 1.4 kVDC IP65/IP66 Cieczą
WHHB 5 - 25 kW 4.7 kVAC / 6.6 kVDC IP00/IP65 Cieczą
WHBS 6 - 100 kW 1kVAC / 1.4 kVDC IP00/lP66 Cieczą
WHB 6 - 23 kW 1kVAC / 1.4 kVDC IP00/lP65 Cieczą
HVB 0,6 – 1,2 kW 4.5 kVAC / 6.41kVDC IP65 Powietrze
HVBW 0,6 – 1,2 kW 4.5 kVAC / 6.4 1kVDC IP65 Powietrze
TRV 50 - 275 kW 1kVAC / 1.4 kVDC IP65/IP66 Wymuszone powietrzne
GxxRT 3 - 32 kW 1kVAC / 1.4 kVDC IP65/IP66 Powietrzne


Rezystory WHDN

W pełni zaspawane, stalowe rezystory zbiornikowe WHDN są oferowane ze zbiornikami o średnicy od 100mm do 300mm.

Pojedynczy rezystor składa się ze stalowych elementów o średnicy 16mm, które są przyspawane do obręczy, która jest umiejscowiona w zbiorniku. Mogą być użyte różne stopy dla elementów rezystora i zbiornika, a także skrzynki łączeniowej. Rezystor jest umiejscowiony w obręczy i zamknięty z uszczelką. Dzięki takiej konstrukcji możliwe jest otwarcie rezystora i wyczyszczenie zbiornika w środku.

Połączenie elektryczne może być pojedyncze, gwiazda/trójkąt albo wielokrotne. W środku skrzynki przyłączowej są główne zaciski i obwody pomocnicze takie jak podgrzewanie skrzynki, ochrona termiczna obwodów i detekcja bańki powietrznej.

Rezystor może być wyposażony w odpływ, zamykające albo ciśnieniowe zawory. Standardowa pozycja montażowa to pozycja pozioma, ale rodzaje montażu pionowego też są możliwe (z ograniczeniem wysokościowym).

Znamionowa moc 40 kW - 1450 kW
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 5 Hz 1 min 3,500 VAC
Rezystancja izolacji 5000 VDC Suche warunki > 20 MΩ
Przeciążenie przy jednosekundowym impulsie na godzinę 8 x Pn (zależy od wartości Ω)
Przeciążenie przy pięciosekundowym impulsie na godzinę 4 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
opcjonalnie ± 5% / ± 3%
Współczynnik temperaturowy 20 °C - 400 °C 100 ppm/K
Stała czasowa nagrzewania rezystora 30 s
Stopień ochrony IP65 / IP66
Płyn chłodzący Woda/woda-glikol
Maksymalna temperatura wejściowa chłodziwa Bez utraty wartości * 60 °C
∆T wejście/wyjście (zalecane) 10 K - 20 K
Spadek ciśnienia przy Pn i ∆20K 0,3 bar
Materiały
Zbiornik Standardowo AISI 304
Opcjonalnie AISI 316
Skrzynka przyłączeniowa Standardowo AISI 304
Opcjonalnie AISI 316
Elementy rezystancyjne Standardowo AISI 304
Opcjonalnie AISI 316 & 321, incoloy800 &825
Dławik Standardowo Płyta bez otworów
Opcjonalnie Niklowany mosiądz/ AISI 304
Instrukcja montażu, utrzymania i przechowywania Dostępny dokument
Ochrona temperatury wody termostat
-zakres (zalecane 10K + T wyjściowa wody) 0 °C - 150 °C
-kontakt Zmienny kontakt
-maksymalny prąd 16 A
Ochrona od bańki powietrza termostat
-zakres (zalecane 180°C) 50 °C - 300 °C
-kontakt Zmienny kontakt
-prąd maksymalny 16 A
Ochrona przed wilgocią Przewód grzejny 20-30W 230V
-napięcie Opcjonalne 115 V
Testy aprobujące fabryki Inspekcja ustawienia/wymiarów
Wartość rezystancji
Rezystancja izolacji
Wytrzymałość dielektryka
Test ciśnieniowy
Opcjonalne Certyfikowany test całości
PT100 + przetwornik Opcjonalne
Czujnik ciśnienia 4-20mA Opcjonalne

* Zależy od ciśnienia płynu chłodzącego i dodatków



Rezystory w aluminiowej obudowie WHBH mają wysokie napięcie pracy. Aktywny drut rezystora ma bezpośredni kontakt z chłodziwem i musi być chłodzony wodą demineralizowaną z glikolem lub bez. Wyjście i wejście wody jest od strony tylnej, naprzeciwko połączeń elektrycznych.

W pełni spawany rezystor WHBH 16 może mieć 3 lub 6 rurki stalowe o średnicy 16mm, przyspawane do stalowego zbiornika. Wejście i wyjście wody może być na górze albo z tyłu rezystora. Połączenie może być typu otwartego („open style”) z gwintowanymi prętami M6, IP00, albo rezystor może być wyposażony w skrzynkę łączeniową IP65/IP66.

W pełni spawany rezystor WHBH 32,4 ma izolowane miką elementy. Ma wysokie napięcie pracy. Wyjście i wejście wody jest od strony tylnej.

Wszystkie w pełni spawane rezystory przeszły test ciśnienia 12 psi zgodnie z EN 13445.

Rezystor WHB 16,3 ma aluminiową obudowę z uszczelkami. Ma trzy rurowe elementy rezystora i może być z lub bez skrzynki łączeniowej. Wyjście i wejście wody jest od strony tylnej.

Rezystory HVB są rezystorami o aluminiowych obudowach do zastosowań z dużymi skokami energii. Mają wysokie napięcie pracy. Rezystor jest izolowany i jest wypełniony piaskiem (SiO) albo tlenkiem magnezu (MgO), żeby wytrzymać impulsy energii.


Specyfikacja ogólna WHHB

Znamionowa moc standardowo 25 kW
Napięcie pracy 4.7 kVAC / 6.6 kVDC
Wytrzymałość dielektryka przy 50 Hz 1 min 20 kVAC
Tolerancja rezystancji 5000 VDC ± 10%
± 5%
Maksymalny prąd 160 A
500 A
Stopień ochrony IP00 / IP65
Chłodziwo Woda demineralizowana albo woda demineralizowana/glikol
-przewodność płynu ≤ 2 µS/cm
-maksymalna wejściowa temperatura chłodziwa * 60 °C
-ΔT wejście/wyjście (zalecane) ≤15 K
-spadek ciśnienia przy 30L/min ≤ 0.5 bar
Materiały
-obudowa (bez kontaktu z płynem) Anodowane aluminium
-elementy rezystancyjne Stop nikiel – chrom
Ciśnienie pracy 6 barów przy 55 °C
Ciśnienie testowe 10 barów przy 20°C

* Zależy od ciśnienia płynu chłodzącego i dodatków



Specyfikacja ogólna WHBS 16

Znamionowa moc 6 kW - 200 kW
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 50 Hz 1 min 3,500 VAC
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Przeciążenie przy jednosekundowym impulsie na godzinę 8 x Pn (zależy od wartości Ω)
Przeciążenie przy pięciosekundowym impulsie na godzinę 4 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
opcjonalnie ± 5% / ± 3%
Współczynnik temperaturowy 20 °C - 400 °C 100 ppm/K
Stała czasowa nagrzewania rezystora 30 s
Stopień ochrony IP00 / IP65 / IP66
Maksymalna wejściowa temperatura chłodziwa * 60 °C
ΔT wejście/wyjście (zalecane) 10 - 20 K
Ciśnienie operacyjne 6 barów przy 55 °C
Ciśnienie testowe 12 barów przy 20 °C
Według EN 13445 16 barów przy 20 °C
Chłodziwo Woda/woda-glikol
Materiały
Zbiornik Standardowo AISI 304
Opcjonalnie AISI 316
Skrzynka przyłączeniowa Standardowo AISI 304
Opcjonalnie AISI 316
Elementy rezystancyjne Standardowo AISI 304
Opcjonalnie AISI 316 & 321, incoloy800 &825
Odpływ/ujście bańki powietrza Opcjonalne
Ochrona temperaturowa Standardowo Termostat
-normalnie zamknięta 16 A przy 230 VAC
Czujnik temperatury PT100 Opcjonalnie
Ochrona przed bańką powietrza Opcjonalnie Termostat
Ochrona przed wilgocią Opcjonalnie Przewód grzejny 15-30W
-napięcie opcjonalnie 115 V lub 230 V

* Zależy od ciśnienia płynu chłodzącego i dodatków



Ogólna specyfikacja WHBS 32.4.485

Znamionowa moc 3 kW - 6 kW
Napięcie pracy 1000 VAC - 3000 VAC
Wytrzymałość dielektryka przy 50Hz 1 min 10 kVAC
Rezystancja izolacji przy 5000 VDC Suche warunki >> 20 MΩ
Przeciążenie przy jednosekundowym impulsie na godzinę 20 x Pn (zależy od wartości Ω)
Przeciążenie przy pięciosekundowym impulsie na godzinę 10 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
opcjonalnie ± 5% / ± 3%
Stała czasowa nagrzewania rezystora 60 s
Stopień ochrony IP00
Maksymalna wejściowa temperatura chłodziwa * 60 °C
ΔT wejście/wyjście (zalecane) 10 - 20 K
Ciśnienie operacyjne 6 barów przy 55 °C
Ciśnienie testowe 12 barów przy 20 °C
Według EN 13445 16 barów przy 20 °C
Spadek ciśnienia przy 9L/min 0,5 bara
Chłodziwo Woda/woda-glikol
Materiał (całkowicie spawany zbiornik) standardowa AIS 304

* Zależy od ciśnienia płynu chłodzącego i dodatków



Ogólna specyfikacja WHB

Znamionowa moc 6 kW - 23 kW
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 50Hz 1 min 3,500 VAC
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Przeciążenie przy jednosekundowym impulsie na godzinę 8 x Pn (zależy od wartości Ω)
Przeciążenie przy pięciosekundowym impulsie na godzinę 4 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
opcjonalnie ± 5% / ± 3%
Współczynnik temperaturowy 20 °C - 400 °C 100 ppm/K
Stała czasowa nagrzewania rezystora 30 s
Maksymalna wejściowa temperatura chłodziwa * 60 °C
ΔT wejście/wyjście (zalecane) 10 - 20 K
Ciśnienie operacyjne 6 barów przy 55 °C
Ciśnienie testowe 10 barów przy 20 °C
Według EN 13445 11 barów przy 20 °C
Spadek ciśnienia przy 9L/min 0,5 bara
Połączenie chłodzenia ¼" / ½"
Materiał obudowy Anodowane aluminium
- skrzynka łączeniowa opcjonalna aluminium


Ogólna specyfikacja HVB

Zakres energetyczny 5s* HVB 70.400.1 150 kJ – 285 kJ
HVB 70.400.2 300 kJ – 570 kJ
Tolerancja rezystancji ± 10%
Współczynnik temperaturowy 100 ppm/K
Napięcie pracy 4,500 VAC / 6,360 VDC
Wytrzymałość dielektryka przy 50Hz 1 min 10 kV
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Połączenie standardowe Kabel Radox 1000mm
Stopień ochrony IP65
Chłodzenie Naturalne powetrzne
Materiał obudowy Anodowane aluminium

*Zależy od rezystancji



Ogólna specyfikacja HVBW

Zakres energetyczny 5s* HVBW 70.400.1 150 kJ – 285 kJ
HVBW 70.400.2 300 kJ – 570 kJ
Tolerancja rezystancji ± 10%
Współczynnik temperaturowy 100 ppm/K
Napięcie pracy 4,500 VAC / 6,360 VDC
Wytrzymałość dielektryka przy 50Hz 1 min 10 kV
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Połączenie standardowe Kabel Radox 1000mm
Stopień ochrony IP65
Chłodzenie Naturalne powetrzne
Materiał obudowy Stal nierdzewna AISI 316L

Stalowe rezystory rurowe, chłodzone aktywnie powietrzem mają dwa lub cztery mocne wentylatory jako chłodzenie aktywne. Rury mogą być zrobione z różnych stopów w celu dopasowania do warunków środowiskowych. Obudowa i skrzynka przyłączeniowa są oferowane z AISI304 i ASIS316. W środku skrzynki przyłączeniowej są główne zaciski, podgrzewacz kabiny i wszystkie obwody drugorzędne. Stopień ochrony wynosi IP65 albo IP66.

GxxRT są naturalnie chłodzonymi stalowymi rezystorami rurowymi. Mogą mieć trzy, dziewięć, dziesięć albo dwanaście rur przyspawanych do obudowy. Skrzynka przyłączeniowa zawiera główne zaciski i wszystkie obwody pomocnicze. Stopień ochrony to IP65. Siatka ochronna jest opcjonalna.



Specyfikacja ogólna TRV

Zakres mocy 50kW – 275kW
Współczynnik temperaturowy 20 °C - 400 °C 85 ppm/K
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 50 Hz 1 min 3,500 VAC
Rezystancja izolacji przy 5000 VDC Suche warunki >> 10 MΩ
Przeciążenie przy pięciosekundowym impulsie na godzinę 7 x Pn (zależy od wartości Ω)
Przeciążenie przy dziesięciosekundowym impulsie na godzinę 5 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowe ± 10%
opcjonalnie ± 5% / ± 3%
Połączenie elektryczne obwodu standardowe Pojedyncza jednostka rezystora
opcjonalnie Gwiazda/trójkąt/rozdzielenie
Warunki środowiskowe Zakres temperatur -20 °C - 40 °C
wysokość 1000m
Stała czasowa nagrzewania rezystora 60 s
Stopień ochrony IP65/IP66
Wentylatory Napięcie standardowe 415 V, 3-faz, 50 Hz
Napięcie opcjonalne 430 V, 3-faz, 60 Hz
Moc 1,5 kW na silnik
Stopień ochrony IP66
Przepływ powietrza 5000 m3/h na silnik
silnik Stal
ΔT wejście/wyjście powietrza ≈ 50 K
Materiały
-wsporniki/panele Standardowo AISI 304
opcjonalnie AISI 316L
-skrzynka przyłączeniowa Standardowo AISI 304
opcjonalnie AISI 316L
-elementy rezystancyjne Standardowo AISI 321
opcjonalnie AISI 304, AISI 316L, incoloy800 i 825
-dławik Standardowo Niklowany mosiądz/ AISI 304
opcjonalnie Płyta bez otworów
Ochrona przed wilgocią Przewód grzejny 100-120W 230V
-napięcie Opcjonalne 115 V
Testy aprobujące fabryki Inspekcja ustawienia/wymiarów
Wartość rezystancji
Rezystancja izolacji
Wytrzymałość dielektryka
Opcjonalne Certyfikowany test całości


Ogólna specyfikacja GxxRT

Zakres mocy 3kW – 32kW
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 50 Hz 1 min 3,500 VAC
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Przeciążenie przy pięciosekundowym impulsie na godzinę 10 x Pn (zależy od wartości Ω)
Przeciążenie przy dziesięciosekundowym impulsie na godzinę 7 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
Opcjonalnie ± 5% / ± 3%
Współczynnik temperaturowy 20 °C - 400 °C 100 ppm/K
Stała czasowa nagrzewania rezystora
Stopień ochrony IP65
Chłodzenie Naturalne powietrzne
Konfiguracja Standardowo Pojedyncza faza
Opcjonalnie Gwiazda/trójkąt 3-faz
Opcjonalnie Wielosegmentowa
Ochrona termiczna Standardowo Wyłącznik termiczny
-połączenie normalnie zamknięte 2 A przy 250 VAC, 50 Hz, cos 0.95
Ochrona przed wilgocią Przewód grzejny 100-120W 230V
-napięcie Opcjonalnie 115 V
Mechaniczna ochrona przed bezpośrednim kontaktem z gorącymielementami Opcjonalnie Siatka ochronna
Materiały
-obudowa Standardowo AISI 304
opcjonalnie AISI 316
-skrzynka przyłączeniowa Standardowo AISI 304
opcjonalnie AISI 316
-elementy rezystancyjne Standardowo AISI 304
opcjonalnie AISI 304, AISI 316L, incoloy800 i 825
Testy aprobujące fabryki Inspekcja ustawienia/wymiarów
Wartość rezystancji
Rezystancja izolacji
Wytrzymałość dielektryka
Mniej
Czytaj więcej

Wyślij zapytanie ofertowe

Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?

Skontaktuj się z nami
ZAPYTAJ O PRODUKT close
Dziękujemy za przesłanie wiadomości. Odpowiemy możliwie najszybciej.
ZAPYTAJ O PRODUKT close
Przeglądaj
wyślij zapytanie

Dodaj do schowka

Musisz być zalogowany/a

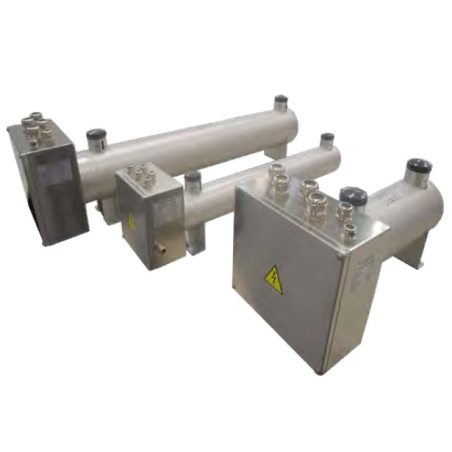

Kolekcja rezystorów wysokiej mocy - rezystory do zastosowań filtrowania i hamowania

  • chłodzone powietrzem pasywnie/aktywnie i chłodzone cieczą
  • dostosowane do surowych warunków środowiskowych
  • elementy tubowe ze stali nierdzewnej
  • wysokie zakresy IP
Typ Moc Napięcie pracy Stopień ochrony Chłodzenie
WHDN 40 - 1,450 kW 1kVAC / 1.4 kVDC IP65/IP66 Cieczą
WHHB 5 - 25 kW 4.7 kVAC / 6.6 kVDC IP00/IP65 Cieczą
WHBS 6 - 100 kW 1kVAC / 1.4 kVDC IP00/lP66 Cieczą
WHB 6 - 23 kW 1kVAC / 1.4 kVDC IP00/lP65 Cieczą
HVB 0,6 – 1,2 kW 4.5 kVAC / 6.41kVDC IP65 Powietrze
HVBW 0,6 – 1,2 kW 4.5 kVAC / 6.4 1kVDC IP65 Powietrze
TRV 50 - 275 kW 1kVAC / 1.4 kVDC IP65/IP66 Wymuszone powietrzne
GxxRT 3 - 32 kW 1kVAC / 1.4 kVDC IP65/IP66 Powietrzne


Rezystory WHDN

W pełni zaspawane, stalowe rezystory zbiornikowe WHDN są oferowane ze zbiornikami o średnicy od 100mm do 300mm.

Pojedynczy rezystor składa się ze stalowych elementów o średnicy 16mm, które są przyspawane do obręczy, która jest umiejscowiona w zbiorniku. Mogą być użyte różne stopy dla elementów rezystora i zbiornika, a także skrzynki łączeniowej. Rezystor jest umiejscowiony w obręczy i zamknięty z uszczelką. Dzięki takiej konstrukcji możliwe jest otwarcie rezystora i wyczyszczenie zbiornika w środku.

Połączenie elektryczne może być pojedyncze, gwiazda/trójkąt albo wielokrotne. W środku skrzynki przyłączowej są główne zaciski i obwody pomocnicze takie jak podgrzewanie skrzynki, ochrona termiczna obwodów i detekcja bańki powietrznej.

Rezystor może być wyposażony w odpływ, zamykające albo ciśnieniowe zawory. Standardowa pozycja montażowa to pozycja pozioma, ale rodzaje montażu pionowego też są możliwe (z ograniczeniem wysokościowym).

Znamionowa moc 40 kW - 1450 kW
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 5 Hz 1 min 3,500 VAC
Rezystancja izolacji 5000 VDC Suche warunki > 20 MΩ
Przeciążenie przy jednosekundowym impulsie na godzinę 8 x Pn (zależy od wartości Ω)
Przeciążenie przy pięciosekundowym impulsie na godzinę 4 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
opcjonalnie ± 5% / ± 3%
Współczynnik temperaturowy 20 °C - 400 °C 100 ppm/K
Stała czasowa nagrzewania rezystora 30 s
Stopień ochrony IP65 / IP66
Płyn chłodzący Woda/woda-glikol
Maksymalna temperatura wejściowa chłodziwa Bez utraty wartości * 60 °C
∆T wejście/wyjście (zalecane) 10 K - 20 K
Spadek ciśnienia przy Pn i ∆20K 0,3 bar
Materiały
Zbiornik Standardowo AISI 304
Opcjonalnie AISI 316
Skrzynka przyłączeniowa Standardowo AISI 304
Opcjonalnie AISI 316
Elementy rezystancyjne Standardowo AISI 304
Opcjonalnie AISI 316 & 321, incoloy800 &825
Dławik Standardowo Płyta bez otworów
Opcjonalnie Niklowany mosiądz/ AISI 304
Instrukcja montażu, utrzymania i przechowywania Dostępny dokument
Ochrona temperatury wody termostat
-zakres (zalecane 10K + T wyjściowa wody) 0 °C - 150 °C
-kontakt Zmienny kontakt
-maksymalny prąd 16 A
Ochrona od bańki powietrza termostat
-zakres (zalecane 180°C) 50 °C - 300 °C
-kontakt Zmienny kontakt
-prąd maksymalny 16 A
Ochrona przed wilgocią Przewód grzejny 20-30W 230V
-napięcie Opcjonalne 115 V
Testy aprobujące fabryki Inspekcja ustawienia/wymiarów
Wartość rezystancji
Rezystancja izolacji
Wytrzymałość dielektryka
Test ciśnieniowy
Opcjonalne Certyfikowany test całości
PT100 + przetwornik Opcjonalne
Czujnik ciśnienia 4-20mA Opcjonalne

* Zależy od ciśnienia płynu chłodzącego i dodatków



Rezystory w aluminiowej obudowie WHBH mają wysokie napięcie pracy. Aktywny drut rezystora ma bezpośredni kontakt z chłodziwem i musi być chłodzony wodą demineralizowaną z glikolem lub bez. Wyjście i wejście wody jest od strony tylnej, naprzeciwko połączeń elektrycznych.

W pełni spawany rezystor WHBH 16 może mieć 3 lub 6 rurki stalowe o średnicy 16mm, przyspawane do stalowego zbiornika. Wejście i wyjście wody może być na górze albo z tyłu rezystora. Połączenie może być typu otwartego („open style”) z gwintowanymi prętami M6, IP00, albo rezystor może być wyposażony w skrzynkę łączeniową IP65/IP66.

W pełni spawany rezystor WHBH 32,4 ma izolowane miką elementy. Ma wysokie napięcie pracy. Wyjście i wejście wody jest od strony tylnej.

Wszystkie w pełni spawane rezystory przeszły test ciśnienia 12 psi zgodnie z EN 13445.

Rezystor WHB 16,3 ma aluminiową obudowę z uszczelkami. Ma trzy rurowe elementy rezystora i może być z lub bez skrzynki łączeniowej. Wyjście i wejście wody jest od strony tylnej.

Rezystory HVB są rezystorami o aluminiowych obudowach do zastosowań z dużymi skokami energii. Mają wysokie napięcie pracy. Rezystor jest izolowany i jest wypełniony piaskiem (SiO) albo tlenkiem magnezu (MgO), żeby wytrzymać impulsy energii.


Specyfikacja ogólna WHHB

Znamionowa moc standardowo 25 kW
Napięcie pracy 4.7 kVAC / 6.6 kVDC
Wytrzymałość dielektryka przy 50 Hz 1 min 20 kVAC
Tolerancja rezystancji 5000 VDC ± 10%
± 5%
Maksymalny prąd 160 A
500 A
Stopień ochrony IP00 / IP65
Chłodziwo Woda demineralizowana albo woda demineralizowana/glikol
-przewodność płynu ≤ 2 µS/cm
-maksymalna wejściowa temperatura chłodziwa * 60 °C
-ΔT wejście/wyjście (zalecane) ≤15 K
-spadek ciśnienia przy 30L/min ≤ 0.5 bar
Materiały
-obudowa (bez kontaktu z płynem) Anodowane aluminium
-elementy rezystancyjne Stop nikiel – chrom
Ciśnienie pracy 6 barów przy 55 °C
Ciśnienie testowe 10 barów przy 20°C

* Zależy od ciśnienia płynu chłodzącego i dodatków



Specyfikacja ogólna WHBS 16

Znamionowa moc 6 kW - 200 kW
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 50 Hz 1 min 3,500 VAC
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Przeciążenie przy jednosekundowym impulsie na godzinę 8 x Pn (zależy od wartości Ω)
Przeciążenie przy pięciosekundowym impulsie na godzinę 4 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
opcjonalnie ± 5% / ± 3%
Współczynnik temperaturowy 20 °C - 400 °C 100 ppm/K
Stała czasowa nagrzewania rezystora 30 s
Stopień ochrony IP00 / IP65 / IP66
Maksymalna wejściowa temperatura chłodziwa * 60 °C
ΔT wejście/wyjście (zalecane) 10 - 20 K
Ciśnienie operacyjne 6 barów przy 55 °C
Ciśnienie testowe 12 barów przy 20 °C
Według EN 13445 16 barów przy 20 °C
Chłodziwo Woda/woda-glikol
Materiały
Zbiornik Standardowo AISI 304
Opcjonalnie AISI 316
Skrzynka przyłączeniowa Standardowo AISI 304
Opcjonalnie AISI 316
Elementy rezystancyjne Standardowo AISI 304
Opcjonalnie AISI 316 & 321, incoloy800 &825
Odpływ/ujście bańki powietrza Opcjonalne
Ochrona temperaturowa Standardowo Termostat
-normalnie zamknięta 16 A przy 230 VAC
Czujnik temperatury PT100 Opcjonalnie
Ochrona przed bańką powietrza Opcjonalnie Termostat
Ochrona przed wilgocią Opcjonalnie Przewód grzejny 15-30W
-napięcie opcjonalnie 115 V lub 230 V

* Zależy od ciśnienia płynu chłodzącego i dodatków



Ogólna specyfikacja WHBS 32.4.485

Znamionowa moc 3 kW - 6 kW
Napięcie pracy 1000 VAC - 3000 VAC
Wytrzymałość dielektryka przy 50Hz 1 min 10 kVAC
Rezystancja izolacji przy 5000 VDC Suche warunki >> 20 MΩ
Przeciążenie przy jednosekundowym impulsie na godzinę 20 x Pn (zależy od wartości Ω)
Przeciążenie przy pięciosekundowym impulsie na godzinę 10 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
opcjonalnie ± 5% / ± 3%
Stała czasowa nagrzewania rezystora 60 s
Stopień ochrony IP00
Maksymalna wejściowa temperatura chłodziwa * 60 °C
ΔT wejście/wyjście (zalecane) 10 - 20 K
Ciśnienie operacyjne 6 barów przy 55 °C
Ciśnienie testowe 12 barów przy 20 °C
Według EN 13445 16 barów przy 20 °C
Spadek ciśnienia przy 9L/min 0,5 bara
Chłodziwo Woda/woda-glikol
Materiał (całkowicie spawany zbiornik) standardowa AIS 304

* Zależy od ciśnienia płynu chłodzącego i dodatków



Ogólna specyfikacja WHB

Znamionowa moc 6 kW - 23 kW
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 50Hz 1 min 3,500 VAC
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Przeciążenie przy jednosekundowym impulsie na godzinę 8 x Pn (zależy od wartości Ω)
Przeciążenie przy pięciosekundowym impulsie na godzinę 4 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
opcjonalnie ± 5% / ± 3%
Współczynnik temperaturowy 20 °C - 400 °C 100 ppm/K
Stała czasowa nagrzewania rezystora 30 s
Maksymalna wejściowa temperatura chłodziwa * 60 °C
ΔT wejście/wyjście (zalecane) 10 - 20 K
Ciśnienie operacyjne 6 barów przy 55 °C
Ciśnienie testowe 10 barów przy 20 °C
Według EN 13445 11 barów przy 20 °C
Spadek ciśnienia przy 9L/min 0,5 bara
Połączenie chłodzenia ¼" / ½"
Materiał obudowy Anodowane aluminium
- skrzynka łączeniowa opcjonalna aluminium


Ogólna specyfikacja HVB

Zakres energetyczny 5s* HVB 70.400.1 150 kJ – 285 kJ
HVB 70.400.2 300 kJ – 570 kJ
Tolerancja rezystancji ± 10%
Współczynnik temperaturowy 100 ppm/K
Napięcie pracy 4,500 VAC / 6,360 VDC
Wytrzymałość dielektryka przy 50Hz 1 min 10 kV
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Połączenie standardowe Kabel Radox 1000mm
Stopień ochrony IP65
Chłodzenie Naturalne powetrzne
Materiał obudowy Anodowane aluminium

*Zależy od rezystancji



Ogólna specyfikacja HVBW

Zakres energetyczny 5s* HVBW 70.400.1 150 kJ – 285 kJ
HVBW 70.400.2 300 kJ – 570 kJ
Tolerancja rezystancji ± 10%
Współczynnik temperaturowy 100 ppm/K
Napięcie pracy 4,500 VAC / 6,360 VDC
Wytrzymałość dielektryka przy 50Hz 1 min 10 kV
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Połączenie standardowe Kabel Radox 1000mm
Stopień ochrony IP65
Chłodzenie Naturalne powetrzne
Materiał obudowy Stal nierdzewna AISI 316L

Stalowe rezystory rurowe, chłodzone aktywnie powietrzem mają dwa lub cztery mocne wentylatory jako chłodzenie aktywne. Rury mogą być zrobione z różnych stopów w celu dopasowania do warunków środowiskowych. Obudowa i skrzynka przyłączeniowa są oferowane z AISI304 i ASIS316. W środku skrzynki przyłączeniowej są główne zaciski, podgrzewacz kabiny i wszystkie obwody drugorzędne. Stopień ochrony wynosi IP65 albo IP66.

GxxRT są naturalnie chłodzonymi stalowymi rezystorami rurowymi. Mogą mieć trzy, dziewięć, dziesięć albo dwanaście rur przyspawanych do obudowy. Skrzynka przyłączeniowa zawiera główne zaciski i wszystkie obwody pomocnicze. Stopień ochrony to IP65. Siatka ochronna jest opcjonalna.



Specyfikacja ogólna TRV

Zakres mocy 50kW – 275kW
Współczynnik temperaturowy 20 °C - 400 °C 85 ppm/K
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 50 Hz 1 min 3,500 VAC
Rezystancja izolacji przy 5000 VDC Suche warunki >> 10 MΩ
Przeciążenie przy pięciosekundowym impulsie na godzinę 7 x Pn (zależy od wartości Ω)
Przeciążenie przy dziesięciosekundowym impulsie na godzinę 5 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowe ± 10%
opcjonalnie ± 5% / ± 3%
Połączenie elektryczne obwodu standardowe Pojedyncza jednostka rezystora
opcjonalnie Gwiazda/trójkąt/rozdzielenie
Warunki środowiskowe Zakres temperatur -20 °C - 40 °C
wysokość 1000m
Stała czasowa nagrzewania rezystora 60 s
Stopień ochrony IP65/IP66
Wentylatory Napięcie standardowe 415 V, 3-faz, 50 Hz
Napięcie opcjonalne 430 V, 3-faz, 60 Hz
Moc 1,5 kW na silnik
Stopień ochrony IP66
Przepływ powietrza 5000 m3/h na silnik
silnik Stal
ΔT wejście/wyjście powietrza ≈ 50 K
Materiały
-wsporniki/panele Standardowo AISI 304
opcjonalnie AISI 316L
-skrzynka przyłączeniowa Standardowo AISI 304
opcjonalnie AISI 316L
-elementy rezystancyjne Standardowo AISI 321
opcjonalnie AISI 304, AISI 316L, incoloy800 i 825
-dławik Standardowo Niklowany mosiądz/ AISI 304
opcjonalnie Płyta bez otworów
Ochrona przed wilgocią Przewód grzejny 100-120W 230V
-napięcie Opcjonalne 115 V
Testy aprobujące fabryki Inspekcja ustawienia/wymiarów
Wartość rezystancji
Rezystancja izolacji
Wytrzymałość dielektryka
Opcjonalne Certyfikowany test całości


Ogólna specyfikacja GxxRT

Zakres mocy 3kW – 32kW
Napięcie pracy 1000 VAC / 1400 VDC
Wytrzymałość dielektryka przy 50 Hz 1 min 3,500 VAC
Rezystancja izolacji przy 5000 VDC Suche warunki > 20 MΩ
Przeciążenie przy pięciosekundowym impulsie na godzinę 10 x Pn (zależy od wartości Ω)
Przeciążenie przy dziesięciosekundowym impulsie na godzinę 7 x Pn (zależy od wartości Ω)
Tolerancja rezystancji standardowo ± 10%
Opcjonalnie ± 5% / ± 3%
Współczynnik temperaturowy 20 °C - 400 °C 100 ppm/K
Stała czasowa nagrzewania rezystora
Stopień ochrony IP65
Chłodzenie Naturalne powietrzne
Konfiguracja Standardowo Pojedyncza faza
Opcjonalnie Gwiazda/trójkąt 3-faz
Opcjonalnie Wielosegmentowa
Ochrona termiczna Standardowo Wyłącznik termiczny
-połączenie normalnie zamknięte 2 A przy 250 VAC, 50 Hz, cos 0.95
Ochrona przed wilgocią Przewód grzejny 100-120W 230V
-napięcie Opcjonalnie 115 V
Mechaniczna ochrona przed bezpośrednim kontaktem z gorącymielementami Opcjonalnie Siatka ochronna
Materiały
-obudowa Standardowo AISI 304
opcjonalnie AISI 316
-skrzynka przyłączeniowa Standardowo AISI 304
opcjonalnie AISI 316
-elementy rezystancyjne Standardowo AISI 304
opcjonalnie AISI 304, AISI 316L, incoloy800 i 825
Testy aprobujące fabryki Inspekcja ustawienia/wymiarów
Wartość rezystancji
Rezystancja izolacji
Wytrzymałość dielektryka
Mniej
Czytaj więcej
Komentarze (0)
