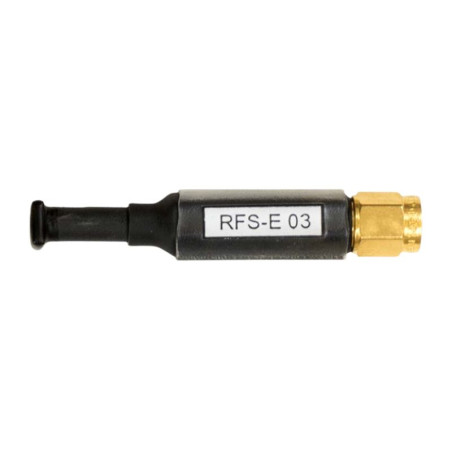

Sonda skanująca RFS-E 03 30 MHz do 3 GHz

  • RFS-E 03

Sonda skanująca RFS-E 03 30 MHz do 3 GHz

Opis

Przy użyciu elektrody o wymiarach około 4x4 mm, która znajduje się na dole głowicy sondy RFS-E 03, można wykrywać pola elektryczne (E-field) pochodzące z taktowanych linii, pinów układów scalonych (IC) oraz mniejszych komponentów.

RFS-E 03 to pasywna sonda skanująca pole bliskie. Do pomiarów sonda pola elektrycznego jest umieszczana nad komponentami lub obszarami na płytce PCB. Sonda pola bliskiego posiada osłonę tłumiącą prądy osłonowe i jest ekranowana elektrycznie. Może być podłączona do analizatora widma lub oscyloskopu z wejściem 50 Ω. Sonda pola elektrycznego nie posiada wewnętrznej rezystancji zakończeniowej 50 Ω.

Parametry techniczne

Zakres częstotliwości 30 MHz ... 3 GHz
Wymiary głowicy sondy ≈ (4 x 4) mm
Złącze - wyjście SMA, male, plug
Długość ≈ 55 mm
