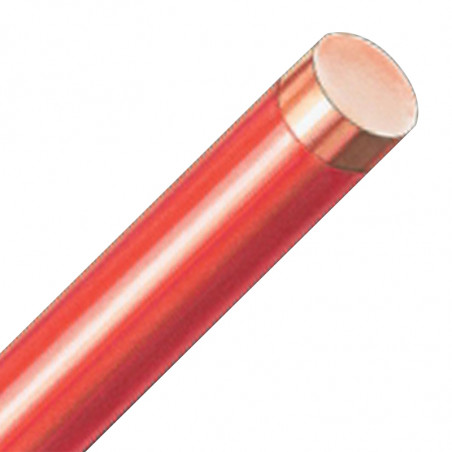

RUPOL SAFETY przewód typu LITZ

RUPOL SAFETY to przewód typu LITZ, który ułatwi projektowanie transformatora zgodnie z normami IEC60950, Annex C i Annex U; VDE 0805; UL60950 (zgodny). Minimalizacja kosztów, maksymalne bezpieczeństwo

Dane techniczne przewodu LITZ RUPOL SAFTY - zalety techniczne i ekonomiczne

• opcjonalne stosowana przędza poliamidowa dla dodatkowej ochrony,
• izolacja pomiędzy uzwojeniem pierwotnym i wtórnym staje się zbędna,
• izolacja międzywarstwowa też staje się niepotrzebna,
• niepotrzebna obudowa,
• znacznie szybsze nawijanie,
• dostępne małe ilości,
• srebrzone przez lutowanie zanurzeniowe, mechaniczne usuwanie powłoki jest niepotrzebne.

Budowa przewodu LITZ RUPOL SAFTY (lica wysokich częstotliwości)

• emaliowany drut miedziany (0,5 - 1,6mm AWG 14-24),
• przekrój zgodny z normą DIN lub z wymaganiami klienta.

Materiał izolacyjny

• folia poliestrowa 150°C (Mylar^®),
• folia P.E.N. (XR 20), 155°C,
• folia poliamidowa 220°C (Kapton^®, Kapton^® CR).

Wielowarstwowa izolacja z MYLAR®’u

• napięcie pracy max. 400Vrms ; max. 1000V,
• częstotliwość max. 500kHz,
• grupa materiałowa B (max. 165°C),
• napięcie przebicia: 4,8kV.

Przykłady zastosowań przewodu LITZ RUPOL SAFTY (lica wysokich częstotliwości):

• transformatory w.cz.,
• zasilacze impulsowe.
