Producent: MTL Instruments

Separator 1-kanałowy MTL4514/B-MTL5514

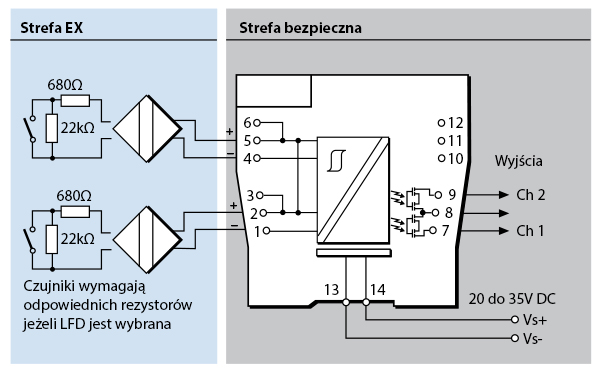

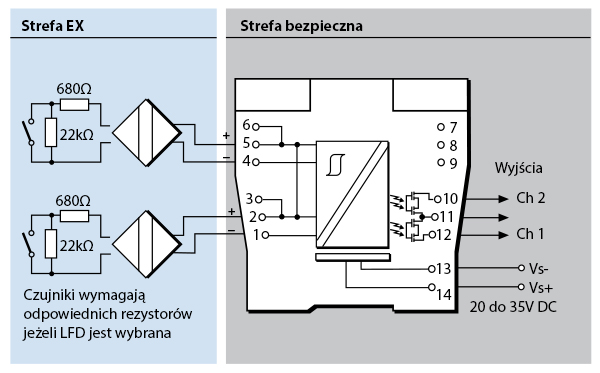

Układ MTLx513 pozwala na wysterowanie dwóch wyjść w strefie bezpiecznej poprzez dwa przełączniki lub czujniki zbliżeniowe umieszczone w przestrzeni zagrożonej wybuchem. Wyjścia tranzystorów Ch1/Ch2 posiadają wspólny styk i mają możliwość zmiany polaryzacji sygnałów +ve lub –ve. Przełączniki każdego wyjścia dają możliwość niezależnego odwrócenia fazy oraz aktywacji funkcji detekcji błędu linii. Sygnalizacja LFD jest umieszczona w górnej części modułu.

Charakterystyka techniczna


Liczba kanałów

Dwa
Dopuszczenia przełączników Zone 0, IIC, T6, strefa zagrożona wybuchem
Div 1, Group A, strefa zagrożona wybuchem
Dopuszczenia czujników zbliżeniowych Zone 0, IIC, T4-T6 w zależności od atestu, strefa zagrożona wybuchem
Div 1, Group A, strefa zagrożona wybuchem
Odwracanie fazy Niezależnie dla każdego kanału, sterowanie po stronie użytkownika
Wejścia od strony niebezpiecznej Wejścia zgodnie z normą BS EN60947-5:6:2001 odpowiednią dla czujników zbliżeniowych (NAMUR)
Napięcie zasilania czujnika 7 – 9V DC dla 1 kOhm +/- 10%
Charakterystyki wejścia/wyjścia Normalna faza:
• Wyjścia zamknięte jeśli wejście >2,1 mA (< 2 kOhm w obwodzie wejścia)
• Wyjścia otwarte jeśli wejście <1,2 mA (>10 kOhm w obwodzie wejścia)Histereza: 200 uA (650 Ohm) znamionowe
Detekcja błędu linii (LFD) – gdy funkcja jest wybrana*  Opcję dostępne dla użytkownika poprzez przełączniki z boku obudowy. Błąd linii jest sygnalizowany diodą LED. W przypadku wykrycia błędu linii, wyjście przekaźnikowe jest uziemiane.
Załączenie alarmu przy otwartym obwodzie gdy Iin < 50 uA
Wyłączenie alarmu przy otwartym obwodzie gdy Iin > 250 uA
Załączenie alarmu przy zwarciu gdy Rin < 100 Ohm
Wyłączenie alarmu przy zwarciu gdy Rin > 360 Ohm
Wyjścia w strefie bezpiecznej



Zmienne sygnały stanu wyjściowe kompatybilne z obwodami logicznymi.
Częstotliwość pracy

DC do 500 Hz
Max. napięcie w stanie wyłączonym

± 35V
Max. upływ prądu w stanie wyłączonym

± 50µA
Max. rezystancja w stanie włączonym

25Ω
Max. prąd w stanie włączonym

± 50mA
Sygnalizacja LED



Zielony: układ jest zasilany poprawnie

Żółty: status, w przypadku aktywnego wyjścia
Czerwony: sygnalizacja LFD oraz mruganie żółtej diody LED
Maks. pobór prądu



30 mA dla 24V (przy zasilanych wszystkich wyjściach)
Dyssypacja mocy



0,65W dla 24V przy obciążeniu 10 mA

0,78W dla max. obciążenia 50 mA
Opis dla każdego kanału Uo=10.5V Io=14mA Po=37mW Um = 253V DC

(*) Uwaga: w razie wykorzystywania funkcjonalności LFD rezystory muszą być dobrane z odpowiednim stykiem wejściowym:
500 Ohm do 1 kOhm szeregowo z przełącznikiem
20 kOhm do 25 kOhm równolegle z przełącznikiem
(**) Uwaga: obciążenie o charakterze reaktywnym musi być odpowiednio uziemione.

Charakterystyka przekaźnika


 MTL4514/B MTL5514
Czas odpowiedziMax 10 msMax 10 ms
Parametry styków (strefa bezpieczna)10W, 0.5A, 35V dc250V ac, 2A, cosØ >0.7, 40V dc, 2A, obciążenie rezystywne
Parametry styków (strefa 2)10W, 0.5A, 35V dc35V, 2A, 100VA.



Poziom SIL


Modele te spełniają wymagania normy IEC 61508 pod kątem bezpieczeństwa funkcjonalnego. SIL2 dla pojedynczego urządzenia (HFT=0), SIL3 dla wielu urządzeń w bezpiecznych, redundantnych konfiguracjach (HFT=1).

Patrz strona www MTL w celu uzyskania dodatkowych informacji.



MTL4513


MTL5513
