Iskrobezpieczny separator sygnału radiowego iSOLATE500
  • Iskrobezpieczny separator sygnału radiowego iSOLATE500

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Extronics

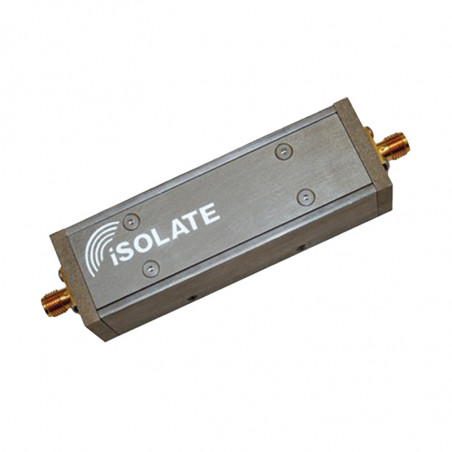

Iskrobezpieczny separator sygnału radiowego iSOLATE500

iSOLATE500 obniża koszty instalacji sprzętu bezprzewodowego w niebezpiecznych środowiskach. iSOLATE500 to pierwszy na świecie izolator galwaniczny częstotliwości radiowej do obszarów zagrożonych wybuchem. To unikalne rozwiązanie rewolucjonizuje sposób, w jaki sieci bezprzewodowe mogą być instalowane w niebezpiecznych środowiskach i przynosi znaczną oszczędność kosztów. Umożliwia szybkie wdrażanie bardziej efektywnych sieci bezprzewodowych w niebezpiecznych środowiskach procesowych. Umożliwiając korzystanie ze standardowego, dostępnego z półki sprzętu, ułatwia także instalację i obsługę sieci, zapewniając skuteczną barierę zapobiegającą iskrzeniu i eliminującą niebezpieczeństwo wybuchu.

iSOLATE500 jest w pełni akredytowany przez ATEX i IECEx, przez co umożliwia wdrażanie standardowego sprzętu bezprzewodowego bez konieczności kosztownej oceny przez jednostki notyfikowane. Blokuje wszystkie znane awarie, w tym AC / DC i niebezpieczne stany przejściowe, dzięki czemu każde wyjście RF jest iskrobezpieczne. Umożliwia to instalatorom i integratorom systemów korzystanie z dowolnego standardowego punktu dostępowego lub anteny, w tym kierunkowej i dookólnej, w celu zapewnienia wyższej wydajności sieci bezprzewodowych w dowolnym obszarze niebezpiecznym. iSOLATE500 umożliwia również łatwą wymianę anten w razie potrzeby, bez wyłączania całej sieci.

Możliwość wykorzystania standardowych anten o wysokiej wydajności do koncentracji sygnału tam, gdzie jest on najbardziej potrzebny, pomoże również obniżyć koszty instalacji sieci bezprzewodowych w niebezpiecznych środowiskach. W rzeczywistości wczesne wdrożenia pokazały, że mniej punktów dostępowych jest wymaganych, gdy iSOLATE500 jest używany jako część wysokowydajnych sieci bezprzewodowych.

Zakres temperatur roboczych wynosi od -60°C do + 80°C. Jest dostępny w trzech różnych wersjach, aby sprostać różnorodnym zastosowaniom. Modele 5 GHz i 2,4 GHz są przeznaczone do użytku z bezprzewodowymi sieciami transmisji głosu i danych, CCTV, telefonią IP, wideokonferencjami i aplikacjami Bluetooth. Wersja 900 MHz może być używana do śledzenia RFID i GSM.

Dane techniczne

Cecha EX II(1) GD [Ex ia Ga], [Ex ia Da]
IIICEX I(M1) [Ex ia Ma] I
Max moc I/O Grupa I – 6 W (37,7 dBm)
Grupa IIC – 2 W (33 dBm)
Grupa IIB – 3,5 W (35,4 dBm)
Grupa IIA – 6 W (37,7 dBm)
Grupa III – 6 W (37,7 dBm)
Pasma częstotliwości 900 MHz: 860 – 960 MHz
2400 MHz: 2400 – 2400 MHz
5000 MHz: 4900 – 5900 MHz
Obudowa Niklowane aluminium
Klasa szczelności IP 40
Warunki pracy Temperatura środowiska: -60oC do 80oC
Wymiary (ciężar) 900 MHz: 100 x 65 x 20 mm (300g)
2400 MHz: 100 x 25 x 20 mm (120g)
5000 MHz: 80 x 25 x 20 mm (100g)
Podwójne pasmo: 150 x 67 x 20 mm (400g)
Złącze radiowe Wtyk SMA żeński
Straty przyłączeniowe   Przeciętnie Maksymalnie
900 MHz
2400 MHz
5000 MHz
2,4/5 GHz		 < 1,3 dB
< 1,4 dB
< 1,5 dB
< 1,85 / 2,45 dB		 1,7 dB
1,7 dB
1,9 dB
1,9 / 3,4 dB
Straty na wyjściu 900 MHz
2400 MHz
5000 MHz
2,4/5 GHz		 < -20 dB
< -20 dB
< -15 dB
< -20 dB / -15dB
Atest Baseefa 13ATEX0112X, IECEx BAS 13.0064X, FM Pending


Podstawowe cechy

  • Wyjścia odseparowane galwanicznie przeznaczone do współpracy ze standardowym wyposażeniem radiowym
  • Kompaktowe wymiary, łatwy montaż i niewielki ciężar ułatwiają użytkowanie wielu separatorów
  • Szeroki zakres temperatury pracy oznacza, że separator może być wykorzystywany w warunkach od -60°C do +80°C
  • Przyszłościowe rozwiązanie. W przypadku zmiany urządzenia bezprzewodowe na nowszy model, istnieje możliwość wykorzystania tych samych separatorów, co sprawia, że stanowią one bardzo elastyczne rozwiązanie.
  • Kilka obsługiwanych częstotliwości. W aktualnym wykonaniu, separator występuje w kilku wersjach zdolnych obsługiwać cztery częstotliwości: 5 GHz, 2,4 GHZ, 900 MHz oraz pasmo dualne.

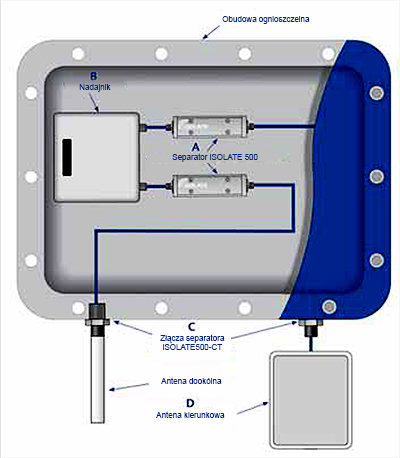

Przykładowy montaż iSOLATE500

A – separator zabezpiecza urządzenie przed wszelkimi znanymi usterkami AC, DC i stanami łączeniowymi.
B – możliwość wykorzystania dowolnego wyposażenia radiowego po wcześniejszym sprawdzeniu zakresu częstotliwości w karcie katalogowej.
C – złącza separatora iSOLATE-CT N ułatwiają instalację, brak potrzeby stosowania dławnic kablowych.
D – możliwość wykorzystania szerokiego zakresu anten niezależnie od zasięgu i wykonania (kierunkowe lub dookolne).


Dane do zamówienia

Wersja Kod produktu
900 MHz iskrobezpieczny separator ze złączami SMA żeńskimi iSOLATE500-0900
2400 MHz iskrobezpieczny separator ze złączami SMA żeńskimi iSOLATE500-2400
5000 MHz iskrobezpieczny separator ze złączami SMA żeńskimi iSOLATE500-5000
Dwupasmowy (2400MHz i 5000MHz) iskrobezpieczny separator ze złączami SMA żeńskimi iSOLATE500-DB2450

Opcjonalnie
Akcesoria: złącze w wykonaniu przeciwwybuchowym typu N do prostej instalacji anten – iSOLATE-CT
Anteny: seria anten iANT2XX (szczegóły w kartach katalogowych) – iANT2XX
