Producent: Honeywell

Seria GKE - wyłącznik bezpieczeństwa

Wyłączniki serii GKE to ekonomiczne, kompaktowe wyłączniki bezpieczeństwa uruchamiane kluczem, zapewniające zwiększenie niezawodności w układach, w których stosuje sięścisłe dozorowanie.


Dane techniczne

  • Styki bezpieczeństwa o wymuszonym rozwarciu.
  • Konfiguracje wielostykowe.
  • Obrotowa głowica umożliwia montaż i wsuwanie klucza uruchamiającego z pięciu możliwych kierunków.
  • Podwójna izolacja zgodnie z wymaganiami normy IEC 60947-5-1
  • Dwa standardowe klucze uruchamiające do wyboru.
  • Małe wymiary.
  • Uzyskana większości międzynarodowych certyfikatów: cULus, CE, (CCC zgłoszenie)


Zalety

  • Wyłączniki te zaprojektowano specjalnie w celu zminimalizowania możliwości nieumiejętnego manipulowania lub umyślnych prób wyłączenia i ominięcia blokady.
  • Wyłączniki te zaprojektowano tak, by spełniały specyficzne wymagania dla danego zastosowania.
  • Małe wymiary wyłączników umożliwiające zastosowanie tam, gdzie ilość wolnego miejsca jest ograniczona.
  • Konstrukcja tych wyłączników opracowana została pod kątem zastosowań na całym świecie.


Specyfikacja

Oznaczenie i rodzaj wykorzystania Znamionowe natężenie prądu Ie [A] przy napięciu znamionowym Ue [V]
    24 V 120 V 240 V 380 V 480 V 500 V 600 V
AC15 A500 — 6 A 3 A 1,9 A 1,5 A 1,4 A —
AC15 A600 — 6 A 3 A 1,9 A 1,5 A 1,4 A 1,2 A
DC13 Q300 2,8 A 0,55 A 0,27 A — — — —


Znamionowy ciągły prąd cieplny (Ith) 10A
Napięcie znamionowe udarowe wytrzymywane (Uimp) 2500 V
Znamionowe napięcie izolacji (Ui) 500 V, 600 V
Urządzenie zabezpieczające przez zwarciem (typ i wielkości znamionowe) Bezpiecznik topikowy klasy J (10 A/ 600 V)
Uwarunkowany prąd zwarcia 1000 A
Uszczelnienie IP66; NEMA 1, 12, 13
Stopień zanieczyszczenia 3
Zakres temperatury pracy -25 °C do 85 °C [-13 °F do 185 °F]
Trwałość użytkowa mechaniczna 1 000 000 cykli

Uwaga:
Zgodność z wymaganiami:
Dyrektywy Unii Europejskiej: Niskonapięciowe Wyroby Elektryczne 73/23/EEC, wraz z późniejszą nowelizacją 93/68/EEC.
Dyrektywy Unii Europejskiej: Maszyny 98/37/EEC, tylko w zakresie w jakim dyrektywa ta odnosi się do elementów pełniących funkcję związaną z bezpieczeństwem.
Normy IEC/EN60947-5-1.



Schemat zasadniczy połączeń i przesuwu


Schemat zasadniczy połączeń i przesuwu


Uwaga:
* Na żądanie dostępna opcja głowicy skierowanej w prawo, w lewo lub do tyłu wyłącznika. Ważne od minimalnej wielkości zamówienia.



Schemat zasadniczy połączeń i przesuwu


Schemat zasadniczy połączeńi przesuwu GKZ51 schemat 1 Schemat zasadniczy połączeńi przesuwu schemat 2 Schemat zasadniczy połączeńi przesuwu schemat 3
Schemat zasadniczy połączeńi przesuwu schemat 4 Schemat zasadniczy połączeńi przesuwu schemat 5 Schemat zasadniczy połączeńi przesuwu schemat 6

1 = Zalecane położenie wpustu uruchamiającego.

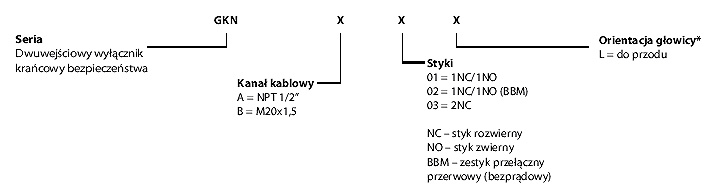

Oznaczenie kodowe przy zamawianiu wyłącznika (kombinacje dostępne)

Typ Nazwa
GKEA01L Dwuwejściowy wyłącznik bezpieczeństwa, krańcowy, uruchamiany wpustem, wlot kablowy ½” NPT, styki 1NC/1NO, głowica skierowana do przodu
GKEA03L Dwuwejściowy wyłącznik bezpieczeństwa, krańcowy, uruchamiany wpustem, wlot kablowy ½” NPT, zestyk przerwowy 1NC/1NO (BBM), głowica skierowana do przodu
GKEA06L Dwuwejściowy wyłącznik bezpieczeństwa, krańcowy, uruchamiany wpustem, wlot kablowy ½” NPT, styki 2NC, głowica skierowana do przodu
GKEC01L Dwuwejściowy wyłącznik bezpieczeństwa, krańcowy, uruchamiany wpustem, wlot kablowy M20x1,5, styki 1NC/1NO, głowica skierowana do przodu
GKEC03L Dwuwejściowy wyłącznik bezpieczeństwa, krańcowy, uruchamiany wpustem, wlot kablowy M20x1,5, zestyk przerwowy 1NC/1NO (BBM), głowica skierowana do przodu
GKEC06L Dwuwejściowy wyłącznik bezpieczeństwa, krańcowy, uruchamiany wpustem, wlot kablowy M20x1,5, styki 2NC, głowica skierowana do przodu


Oznaczenie kodowe przy zamawianiu wpustu uruchamiającego

Typ Nazwa
GKZ51M Wpust prosty
GKZ52M Wpust kątowy 90°
