Seria GKS - wielowejściowe wyłączniki bezpieczeństwa z blokadą klucza
  • Seria GKS - wielowejściowe wyłączniki bezpieczeństwa z blokadą klucza

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Honeywell

Seria GKS - wielowejściowe wyłączniki bezpieczeństwa z blokadą klucza

Seria GKS to nowa klasa produktów wprowadzonych przez Honeywell. Korzystając ze swojego doświadczenia w tej dziedzinie Honeywell opracował ekonomiczny wyłącznik drzwiowy bezpieczeństwa uruchamiany kluczem blokowanym. Umożliwia to utrzymywania drzwi lub osłony w stanie zamkniętym dopóty, dopóki istnieje zagrożenie wiążące się z otwarciem. Jest to szczególnie ważne gdy maszyna ma w chwili wyłączenia zgromadzoną energię bezwładności. Innymi słowy, gdy maszyna zostanie wyłączona, części maszyny będą dalej się poruszały, stanowiąc zagrożenie dla personelu w razie otwarcia osłony/ drzwi zbyt wcześnie. Ponieważ dla klienta ważne jest by produkt miał międzynarodowe świadectwa i atesty, wyłączniki GKS spełniają wymagania normy IEC60947-5-1 i mają certyfkaty cULus, CE i CCC.



Dane techniczne

  • Certyfkaty międzynarodowe (CE, cULus, CCC)
  • Obudowa z poliestru z włóknem szklanym.
  • Blokowanie klucza przy włączaniu zasilania (Power-to-lock) lub zwalnianie (Power-to-unlock).
  • Elastycznośćkonfgurowania schematu przełączania
  • Zasilanie cewki prądem stałym 24V, albo zmiennym 110V lub 230V
  • Ręczny mechanizm zwalniający w obudowie
  • Głowica może byćobracana do 4 różnych położeń.
  • Trzy wloty kablowe (wybijane)
  • Wskazywany status położenia wyłącznika.


Zalety

  • Produkt nadaje siędo większości zastosowańspotykanych na całym świecie.
  • Wytrzymały, odporny, niedrogi, w podwójnej izolacji.
  • Możliwośćwyboru metody blokowania klucza.
  • Cztery styki można dowolnie konfgurować1)
  • Dostosowany do różnych napięćzasilania w różnych regionach świata.
  • Możliwośćręcznego otwarcia drzwi (w razie awarii zasilania, itd.).
  • Jeden numer części może byćużywany do wielu zastosowań.
  • Elastyczne opcje okablowania.
  • Możliwośćwskazania statusu drzwi/osłony (zamknięte i zablokowane, zamknięte i nie zablokowane, otwarte).

Uwaga:
1) Minimalne wymagania co do miejsca dla nieużytych opcji.



Zastosowanie

  • Obrabiarki do drewna
  • Urządzenia drukujące i wykończające w produkcji papieru
  • Wtryskarki i urządzenia do formowania tworzyw sztucznych.
  • Maszyny pakujące.
  • Urządzenia czerpiące.
  • Urządzenia pompujące.
  • Urządzenia do produkcji układów półprzewodnikowych.
  • Produkcja opakowań.
  • Urządzenia specjalne.
  • Obrabiarki
  • Gniazda robotów przemysłowych


Specyfikacja

Oznaczenie i rodzaj wykorzystania Znamionowe natężenie prądu Ie [A] przy napięciu znamionowym Ue [V]
    120 V~ 125 V= 240 V~ / 250 V=
AC15 B300 3 A - 1,5 A
DC13 Q300 - 0,55 A 0,27 A


Znamionowy ciągły prąd cieplny (Ith) 5A
Uszczelnienie IP67; NEMA 1, 4, 12, 13
Napięcie znamionowe udarowe wytrzymywane (Uimp) 2500 V
Stopień zanieczyszczenia 3 (makro-środowisko, w miejscu zainstalowania)
Znamionowe napięcie izolacji (Ui) 600 V
Zakres temperatury pracy -25 °C do 50 °C [-13 °F do 122 °F]
Zakres temperatury przechowywania -40 °C do 85 °C [-40 °F do 185 °F]
Urządzenie zabezpieczające przez zwarciem (typ i wielkości znamionowe) Bezpiecznik topikowy klasy J (5 A/ 600 V~)
Trwałość użytkowa mechaniczna 1 000 000 cykli
Uwarunkowany prąd zwarcia 1000 A
Napięcie zasilania cewki i pobierana moc 24V~: +10%, -15%, 4 W
110 V~: +10%, -15%, 8 W
230 V~: +10%, -15%, 9 W
24V~: +10%, -20%, 7 W

Uwaga:
Zgodność z wymaganiami:
Dyrektywy Unii Europejskiej: Niskonapięciowe Wyroby Elektryczne 73/23/EEC, wraz z późniejszą nowelizacją 93/68/EEC.
Dyrektywy Unii Europejskiej: Maszyny 98/37/EEC, tylko w zakresie w jakim dyrektywa ta odnosi siędo elementów pełniących funkcję związaną z bezpieczeństwem. Normy IEC/EN60947-5-1.



Oznaczenie kodowe części

GKS X XX X X X X
Seria Kanał kablowy Styki Orientacja głowicy* Opcja blokowania Napięcie zasilania cewki Funkcje dodatkowe
Drzwiowy
wyłącznik krańcowy
bezpieczeństwa
z cewką blokującą klucz		 A - NPT 1/2" C - M20x1,5 21 - 2NC/1NO/1NO
22 - 2NC/1NO/1NC
46 - 3NC/1NO
47 -4NC
NC - styk rozwierny NO - styk zwierny		 L - do przodu
N - do tyłu
P - w lewo
M - w prawo		 A - Zwolnienie przy
włączeniu zasilania
S - Zablokowanie przy
włączeniu zasilania		 2 - 24V~/=
5 -110V~
6 - 230V~		 L - dioda świecąca LED

Uwaga:
Powyższy schemat pokazuje możliwe kombinacje opcji. Jednakże, w rzeczywistości dostępne są tylko niektóre z tych kombinacji zależnie od popularności danego typu wyłącznika. Proszęupewnićsięu lokalnego dystrybutora lub przedstawiciela handlowego formy Honeywell, czy dany typ wyłącznika jest dostępny w danym regionie.



Opcja diody świecącej

Wbudowana dioda świecąca (LED) nadaje siędo bezpośredniego zainstalowania w jednym z trzech wlotów kablowych M20x1,5/0,5”NPT wyłącznika GKS. Dioda ta sygnalizuje czy cewka jest zasilana czy nie, czyli czy drzwi sązamknięte/otwarte. Element przełączający można podłączyć indywidualnie.


Kolor światła diody Czerwony
Podłączenie 2 przewody
Gwint oprawki M20 x 1,5 / ½”NPT
Napięcie i prąd roboczy 24V= /45mA
115V~/15mA
230V~/15mA
Stopień zabezpieczenia IP67


Wielowejściowy wyłącznik bezpieczeństwa z blokadą klucza


Wymiary montażowe [mm/cale] (wyłącznik i opcjonalna dioda świecąca)


SERIA GKS -WIELOWEJŚCIOWE WYŁĄCZNIKI BEZPIECZEŃSTWA Z BLOKADĄ KLUCZA SERIA GKS -WIELOWEJŚCIOWE WYŁĄCZNIKI BEZPIECZEŃSTWA Z BLOKADĄ KLUCZA


Oznaczenie kodowe przy zamawianiu wyłącznika (kombinacje dostępne)

Typ Nazwa
GKSA46LA2 Wlot kablowy ½”, styki 3NC/1NO, głowica skierowana do przodu, zwalnianie blokady przy włączeniu zasilania, napięcie zasilania cewki 24V=
GKSA46LA5 Wlot kablowy ½”, styki 3NC/1NO, głowica skierowana do przodu, zwalnianie blokady przy włączeniu zasilania, napięcie zasilania cewki 110V~
GKSC46I_A2 Wlot kablowy 20 mm, styki 3NC/1NO, głowica skierowana do przodu, zwalnianie blokady przy włączeniu zasilania, napięcie zasilania cewki 24V=
GKSC46LA6 Wlot kablowy 20 mm, styki 3NC/1NO, głowica skierowana do przodu, zwalnianie blokady przy włączeniu zasilania, napięcie zasilania cewki 230V~


Typ Nazwa Minimalny promień wsuwania
GKZS6 Klucz prosty min. R 160 [6,30]
GKZS7 Klucz kątowy 90o min. R 160 [6,30]
GKZS8 Klucz nastawny, lewo-prawo min. R 32 [1,26]
GKZS4 Klucz nastawny, góra-dół min. R 45 [1,77]
GKZS9 Klucz wielokierunkowy ruchomy, maks. 18 stopni
GKZSF Klucz lejkowy min. R 160 [6,30]


Schemat zasadniczy połączeń i przesuwu

Schemat obwodu Włożony i zablokowany Włożony i zwolniony Wyjęty i zwolniony
GKS..21..
GKS..22..
GKS..46..
GKS..47..

Uwaga:
Zamieszczona tu “tablica prawdziwości prawdy” pokazuje status wyłącznika w różnych warunkach. W każdej kolumnie pokazana jest zmiana pozycji styku wyłącznika w stosunku do poprzedniej kolumny. Sprawdzając kombinacje w tej tabeli można stwierdzić jaki jest status wyłącznika, co może miećistotne znaczenie ze względów eksploatacyjnych. Przykładowo, maszyny nie należy uruchamiaćdopóty, nie tylko klucz nie znajdzie sięw głowicy, ale równieżdopóki nie będzie także zablokowany.
W pierwszej kolumnie pokazany jest status wyłącznika gdy Klucz jest wsunięty w głowicęi zablokowany. Jest to typowe położenie pracy maszyny, gdy wszystkie drzwiczki i osłony sązamknięte. Druga kolumna opisuje status dla klucz włożonego ale nie zablokowanego, co odpowiada stanowi gdy drzwi/osłony można bezpiecznie otworzyć (zgodnie ze schematem bezpieczeństwa dla danego zastosowania). W trzeciej kolumnie pokazano stan dla klucza wyjętego – czyli dla drzwiczek otwartych.

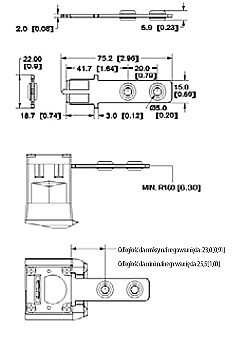

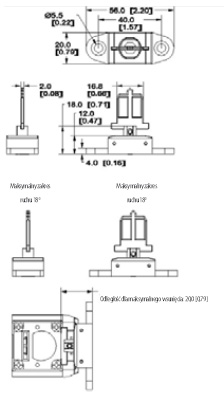

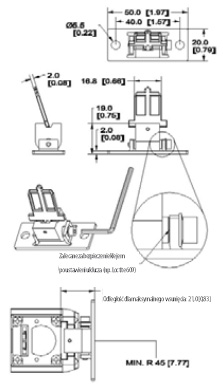

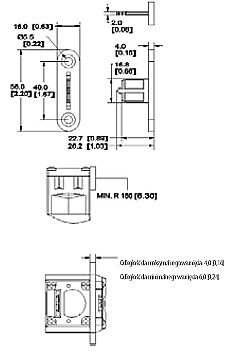

Wymiary kluczy uruchamiających [mm/cale]

GKZS6 GKZS7 GKZS8
GKZS6 GKZS7 GKZS8

GKZS4
GKZS9
GKZSF
GKZS4 GKZS9 GKZSF
Mniej
Czytaj więcej
