Sterowniki hybrydowe do modułów IGBT
  • Sterowniki hybrydowe do modułów IGBT

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Mitsubishi

Sterowniki hybrydowe do modułów IGBT

TypVcc
[V]
VEE
[V]
Prąd wyjściowy
[A]
Max.częstotliwość
kluczowania
[kHz]
Wbudowany
converter DC-DC
ZastosowanieSeria modułów

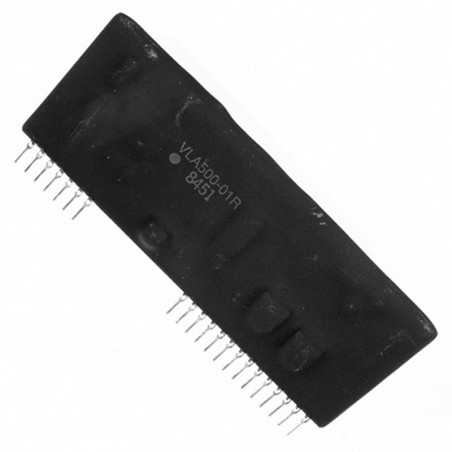

VLA500-01R18-12±12do 20Takdla modułów 600V do 800A
dla modułów 1200V do 1400A
dla modułów serii NF i A
VLA500K-01R18-12±12do 20Takdla modułów 600V do 600A
dla modułów 1200V do 1400A
dla modułów 1700V do 1000A
dla modułów serii NF
dla modułów serii NF
dla modułów serii A-l 700V
VLA502-01R18-12±12do 60Takwszystkie moduły 600V i 1200V NFHdla modułów serii NFH
VLA503-01R18-15±5do 20Niedla modułów 600V do 400A
dla modułów 1200V i 1400V do 200A
dla modułów serii H, NF, A, U
M57962AL-01R
VLA504-01R18-15±2do 20Niedla modułów 600V do 200A
dla modułów 1200V i 1400V do 100A
dla modułów serii H, NF, A, U
M57959AL-01R
VLA507-01R18

do 20

do 30

Niedla modułów 600V do 600A
dla modułów 1200V do 150A dla modułów 1200V do 150A
dla modułów serii NF dla modułów serii NFH
VLA513-01R18-12±5

do 20

do 30

do 60

Niedla modułów 600V do 600A
dla modułów 1200V do 400A
dla modułów 600V do 600A
dla modułów 1200V do 600A
dla modułów 600V do 200A
dla modułów 1200V do 200A
dla modułów serii NF dla modułów serii NFM dla modułów serii NFH
M57161L17-5,5±7do 20Takdla modułów 600V do 600A
dla modułów 1200V do 400A
dla modułów serii F i NF
M57160AL18-15±5do 20Niedla modułów 600V do 600A
dla modułów 1200V do 400A
dla modułów serii F i NF

STEROWNIKI HYBRYDOWE DO MODUŁÓW IGBT - schemat

STEROWNIKI HYBRYDOWE DO MODUŁÓW IGBT - schemat
