Producent: ELEQ

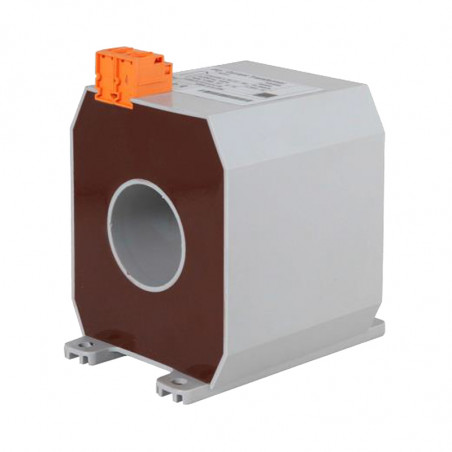

SVA100 - Przekładnik prądowy

Przekładnik prądowy SVA100 został zaprojektowany do współpracy z oddzielnie zasilanymi przekaźnikami w rozdzielnicach SN.


Są dostępne w kilku klasach pomiarowych dzięki czemu pomiar jest bardzo dokładny. Urządzenia zostały zaprojektowane specjalnie do współpracy z przekaźnikami Woodward SEG WIC1, ABB REJ603, Schneider MiCOM P114S.



Dane znamionowe

Użytek Wnętrzowy
Stopień ochrony IP20
Częstotliwość znamionowa 50/60Hz
Klasa izolacji E (120°C)
Maksymalny rozmiar przewodu pierwotnego Ø50mm
Materiał PU i PA6.6
Zaciski wtórne 4mm2/6mm2 przykręcane
Test uzwojenia 0.288A
Obciążenie znamionowe Uzgadniane z producentem


Zakres prądowy Klasa Średnica kabla Numer
8-32A 5P80 45mm 4G2401
16-56A 10P80 50mm 4G2201N
32-112A 5P80 50mm 4G2202N
64-224A 5P80 50mm 4G2203N
128-448A 5P80 50mm 4G2204N
16-56A 5P80 50mm 4G2205N
256-896A 5P80 50mm 62200


Wymiary

SVA100 - Przekładnik prądowy  - wymiary


W naszej ofercie znajdziesz również elastyczne sondy pomiarowe.
