Producent: Rolec

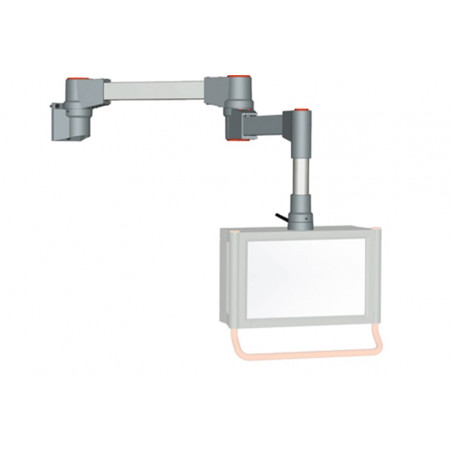

TaraPlus - sytemy zawieszeń IP54

taraPLUS został zaprojektowany do lekkich i średnich obciążeń. Można go montować na miejscu w szybki i prosty sposób. Dzięki dużym otworom w częściach systemowych istnieje możliwość łatwego przeprowadzania kabli. Specjalny design stanowi połączenie okrągłych i narożnych profili, dzięki czemu zapewniona jest wysoce statyczna stabilność. taraPLUS to sprawdzony od lat system z klasą ochrony IP 54.


Elementy sytemu

Typ Nr części Ciężar (g) Materiał
Przegub nasadzany 149.005.000 2450 G Al Si 12 Pobierz
Przegub nasadzany, pionowy 149.005.001 1700 G Al Si 12 Pobierz
Przegub ścienny 149.010.000 2750 G Al Si 12 Pobierz
Przegub ścienny, pionowy 149.010.001 2000 G Al Si 12 Pobierz
Przegub pośredni 149.015.000 3000 G Al Si 12 Pobierz
Kątownik 48 149.020.000 800 G Al Si 12 Pobierz
Kątownik 70 149.020.001 1800 G Al Si 12 Pobierz
QUADRO 50/taraPLUS kątownik 149.021.000 1480 G Al Si 12 Pobierz
Przegub wtykany 149.040.000 2300 G Al Si 12 Pobierz

Porfil nośny


Typ Nr części Ciężar (g) Długość profilu nośnego
Rura okrągła Ø48 250 mm 144.300.250 900 250 Pobierz
Rura okrągła Ø48 500 mm 144.300.500 1800 500 Pobierz
Rura okrągła Ø48 750 mm 144.300.750 2700 750 Pobierz
Rura okrągła Ø48 1000 mm 144.301.000 3600 1000 Pobierz
Rura prostokątna 60/40 500 mm 144.310.500 1800 500 Pobierz
Rura prostokątna 60/40 750 mm 144.310.750 2700 750 Pobierz
Rura prostokątna 60/40 1000 mm 144.311.000 3600 1000 Pobierz
Rura prostokątna 60/40 1500 mm 144.311.500 5400 1500 Pobierz
Rura okrągła Ø70 250 mm 144.320.250 1725 250 Pobierz
Rura okrągła Ø70 500 mm 144.320.500 3450 500 Pobierz
Rura okrągła Ø70 1000 mm 144.321.000 6900 1000 Pobierz
Rura okrągła Ø70 1500 mm 144.321.500 10350 1500 Pobierz
Rura okrągła Ø70 2000 mm 144.322.000 13800 2000 Pobierz

Złączka


Typ Nr części Ciężar (g) Materiał
Złączka P 149.025.001 1350 G Al Si 12 Pobierz
Złączka pulpitu 149.025.002 1050 G Al Si 12 Pobierz
Złączka pulpitu P, stojąca 149.025.003 2150 G Al Si 12 Pobierz
Złączka pulpitu P, wisząca 149.025.004 2150 G Al Si 12 Pobierz
Złączka obrotowa 149.025.500 480 G Al Si 12 Pobierz
Złączka obrotowa, stojąca 149.025.501 480 G Al Si 12 Pobierz
Stopka 48 149.030.000 700 G Al Si 12 Pobierz
Podstawka 70 149.030.001 1150 G Al Si 12 Pobierz
Złączka kątowa 149.035.000 1100 G Al Si 12 Pobierz
Złączka kątowa P 149.035.001 1800 G Al Si 12 Pobierz
Złączka kątowa, pulpitowa, obrotowa 149.035.002 1500 G Al Si 12 Pobierz
Kątownik złączka pulpitu P, stojąca 149.035.003 2600 G Al Si 12 Pobierz
Złączka kątowa pulpitu P, wisząca 149.035.005 2600 G Al Si 12 Pobierz
Złączka ścienna, uchylna 149.045.000 3500 G Al Si 12 Pobierz
A Mocowanie zewnętrzne A Mocowanie zewnętrzne
B Uchwyt listwy zaciskowej B Uchwyt listwy zaciskowej
BF Komora baterii BF Komora baterii
C Kolorowe paski nakładki zakrywające C Kolorowe paski/nakładki zakrywające
D Silikonowa uszczelka pokrywy D Silikonowa uszczelka pokrywy
DA Zaślepki Alu DA Zaślepki Alu
DH Przytrzymanie pokrywy DH Przytrzymanie pokrywy
DP Zaślepki POM DP Zaślepki POM
DV Zamek z podwójną bródką DV Zamek z podwójną bródką
EMC Ekranowanie EMC Ekranowanie
EP Polerowanie elektrolityczne EP Polerowanie elektrolityczne
F Płyta czołowa samoprzyczepna F Płyta czołowa samoprzyczepna
FE Wziernik FE Wziernik
H Śruba ręczna H Śruba ręczna
HG Uchwyt multiPANEL HG Uchwyt multiPANEL
HS Zawias przytrzymujący HS Zawias przytrzymujący
I System uchwytów I System uchwytów
ID Zintegrowane uchwyty pokryw ID Zintegrowane uchwyty pokryw
IN Śruba imbusowa IN Śruba imbusowa
IS Schowany zawias zewnętrzny IS Schowany zawias zewnętrzny
J Uchwyt ręczny J Uchwyt ręczny
L Ochrona antykorozyjna L Ochrona antykorozyjna
LH Uchwyt płytki drukowanej LH Uchwyt płytki drukowanej
M Płyty montażowe M Płyty montażowe
MH Zamocowanie masztowe MH Zamocowanie masztowe
P Zestaw do plombowania P Zestaw do plombowania
P 60 Pulpit, głębokość 60 mm P 60 Pulpit, głębokość 60 mm
P 90 Pulpit, głębokość 90 mm P 90 Pulpit, głębokość 90 mm
PR System uchwytów profilowych PR System uchwytów profilowych
Q Element nośny, poprzeczny Q Element nośny, poprzeczny
RS Ścianka tylna z zawiasem RS Ścianka tylna z zawiasem
S Zawiasy S Zawiasy
SF Stopki zatrzaskowe SF Stopki zatrzaskowe
SH Pokrywa ochronna SH Pokrywa ochronna
ST Zamek z kluczykiem ST Zamek z kluczykiem
SV Złącza zatrzaskowe SV Złącza zatrzaskowe
SZ Złącze zatrzaskowe z zamkiem SZ Złącze zatrzaskowe z zamkiem
T Szyny nośne pod zaciski szeregowe T Szyny nośne pod zaciski szeregowe
TM Miejsce na klawiaturę myszkę TM Miejsce na klawiaturę/myszkę
V Śruba zamknięcie z rowkiem V Śruba / zamknięcie z rowkiem
VR Skręcona śrubami ścianka tylna VR Skręcona śrubami ścianka tylna
W Śruba zamknięcie z gniazdem W Śruba / zamknięcie z gniazdem trójkątnym
WA Połączenie ścienne WA Połączenie ścienne
WM Kątowy zestaw montażowy WM Kątowy zestaw montażowy
X Śruba zamknięcie z  X Śruba / zamknięcie z łbem czworokątnym
Y Zamknięcie z przetyczką Y Zamknięcie z przetyczką
Z Zamknięcie z przetyczką z zamkiem Z Zamknięcie z przetyczką z zamkiem
ZL Cal ZL Cal
67 Stopień ochrony IP 67 67 Stopień ochrony IP 67
69K Stopień ochrony IP 69K 69K Stopień ochrony IP 69K
Zasada
Bogaty, zamknięty system z łatwą dostępnością elementów systemowych do małych i średnich obciążeń
Dalsze informacje
Bezproblemowa regulacja systemu
Prosta instalacja kabli
Szczególny design poprzez połączenie rury prostokątnej i okrągłej
Materiał/Powierzchnia wierzchnia
Elementy systemu: odlewniczy stop aluminium
EN AC-44300 DIN EN 1706
(GD Al Si 12/DIN 1725)
Lakierowanie proszkowe, RAL 7040 popielaty pirytowy
Opcja: specjalne kolory
Rury nośne: Fe
Lakierowanie proszkowe, RAL 7035 jasnoszary
Opcja: specjalne kolory
Mieszki faliste: PCW, RAL 7035 jasnoszary
Prowadzenie przewodów
rura 48 mm = Ø 42 mm
rura 70 mm = Ø 62 mm
rura 60/40 mm = 54 × 34 mm
Klasa ochrony
IP 54 EN 60529
Moment obrotowy dokręcania dla złączy śrubowych z pierścieniem tnącym
30 Nm = 3 kg/m
