Termopara płaszczowa (J, K, N) – TC-42
  • Termopara płaszczowa (J, K, N) – TC-42

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: DACPOL

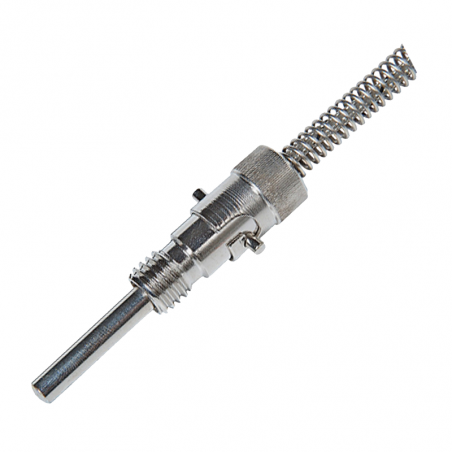

Termopara płaszczowa (J, K, N) – TC-42

Termopara wykonana jest z przewodów termoelektrycznych w izolacji z silnie sprasowanego proszku mineralnego (MgO) oraz płaszcza metalowego zapewniającego osłonę mechaniczną i chemiczną spoiny pomiarowej i termoelektrod. Taka budowa umożliwia uzyskanie małej średnicy i dużej elastyczności. Termopara płaszczowa posiada dużą odporność mech. i chem. oraz charakteryzuje się krótkim czasem odpowiedzi.



Parametry techniczne termopary

Wkład płaszczowy Zakres pomiarowy - Klasa 1 Charakterystyka
1xFe-CuNi (J), 2xFe-CuNi (J) -40°C...+800°C. wg PN-EN 60584-1
1xNiCr-NiAl (K), 2xNiCr-NiAI (K) -40°C.. + 1000°C
1xNiCrSi-NiSiMg(N), 2xNiCrSi-NiSiMg (N) 0°C..+1100°C (* -270°C..+1300°C)


Płaszcz

Średnica płaszcza
d [mm]		 Średnica tulei
D [mm]		 Materiał płaszcza Długość
L [mm]		 Promień gięcia
R MIN		 Rodzaj spoiny
Ø1 Ø4 Inconel dowolna 3d izolowana uziemiona
Ø1,5
Ø2 Ø5
Ø3 Ø6
Ø4,5 Ø8
Ø6
Ø8 Ø10


Własności dynamiczne

Medium T0.5 Ciśnienie robocze
Woda 0.35 ÷ 2.5 s 20MPa

Uwaga
Istnieje możliwość wykonania odmian nietypowych.



Oznaczenie



A. Wykonanie
Podstawowe WT
Z tuleją i wyprowadzeniami WTT
Z tuleją i luźnymi przewodami WTTp
Z przewodem kompensacyjnym WTTKbm
Z wtyczką termoparową WTW
Z wtyczka i kablem kompensacyjnym WTWKbm
Iskrobezpieczne podstawowe WT/Exi
Iskrobezpieczne z tuleją i wyprowadzeniami WTT/Exi
Iskrobezpieczne z tuleją luźnymi przewodami WTTp/Exi
Iskrobezpieczne z kablem kompensacyjnym WTTKbm/Exi
Iskrobezpieczne z wtyczką termoparową WTWExi
Iskroltezpieczne z wtyczką i kablem kompensacyjnym WTWKbm/EKi
B. Rodzaj termoelementu
1xFe-CuNi 1xJ
2xFe-CuNi 2xJ
1xNCr-NA 1xK
2xNiCr-NiAl 2xK
1xNiCrSi-NiSiMg 1xN
2xNiCrSi-NiSiMg 2xN
C. Średnica osłony d
Ø1 mm 1
Ø1.5 mm 1.5
Ø2 rnm 2
Ø3 mm 3
Ø4.5 mm 4.5
Ø6 mm 6
Ø8 mm 8
D. Długość osłony
L podać w mm
E. Rodzaj przewodu kompensacyjnego
UGGD-J-0.22mm2 L2GGD-J-0.22
UGGD-K-0.22mm2 L2GGD-K-0.22
L2TDT-J-0.22mm2 L2"TOT-J-D,22
L2TDT-K-0.22min2 L27DT-K-0,22
USS-J-0.22mm2 L2SS-J-0.22
L2SS-K-0.22mm2 L2SS-K-0.22
L4GGD-J-0.22mm2 L4GGD-J-0.22
L4GGD-K-0.22mm2 L4GGD-K-0.22
F. Długość wyprowadzenia LK (kabla kompensacyjnego)
LK podać w mm
G. Rodzaj spoiny
Izolowana O
Uziemiona Z
H. Temperatura pracy
T podać w °C
Mniej
