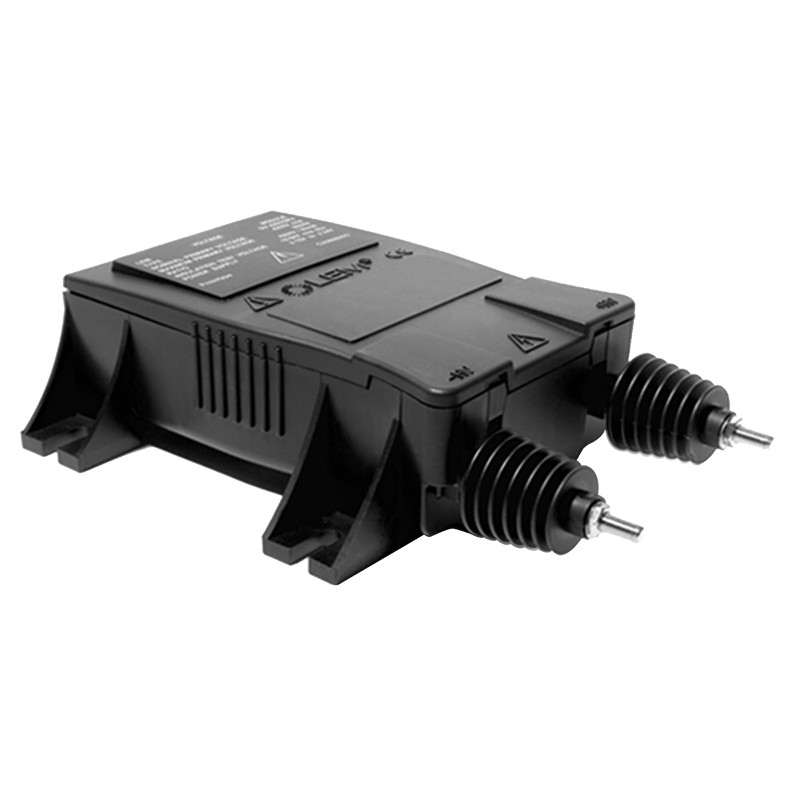

Trakcyjny przetwornik napięciowy DV 4200/SP4
  • Trakcyjny przetwornik napięciowy DV 4200/SP4

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Trakcyjny przetwornik napięciowy DV 4200/SP4

Służy do pomiaru napięcia stałego, przemiennego i pulsacyjnego z galwaniczną izolacją pomiędzy obwodem pierwotnym (wysokiego napięcia) a wtórnym (obwód elektroniczny).

Właściwości:
• Dwukierunkowy, izolowany pomiar napięcia do 6kV
• Prądowy sygnał wyjściowy
• Połączenia obwodów pierwotnego i wtórnego przy pomocy śrub M5
• Zakres kompatybilny z przetwornikami OV, CV4 i LV200-AW/2

Zalety:
• Niski pobór prądu i małe straty
• Kompaktowa konstrukcja
• doskonała dokładność (ofset, wzmocnienie, liniowość)
• Czas odpowiedzi: 60µs
• Mały dryft temperaturowy
• Wysoka odporność na zewnętrzne zakłócenia

Zastosowanie
• Trakcja
• Jedno i trójfazowe inwertery
• Czopery napędowe i hamujące
• Przekształtniki napędowe
• Zasilacze pomocnicze
• Napędy dużej mocy
• Podstacje trakcyjne
• Pomiar energii na pojeździe trakcyjnym

Trakcyjny przetwornik napięciowy DV 4200/SP4


Parametry techniczne

VPN napięcie znamionowe
VPM zakres pomiarowy +6000V
RM rezystor pomiarowy 0..140Ω
ISN znamionowy prąd wtórny 50mA
IS zakres prądu wtórnego ±71,4mA
VC napięcie zasilania ±24Vdc
IC pobór prądu (20 + LS) mA
XG całkowita dokładność ±0,3% VPN (@25°C, 100% testowanie w produkcji)
EL liniowość ±0,1%
BW zakres częstotliwości 0..12kHz
Vd napięcie izolacji 18,5kV
TA temperatura pracy -40..+85°C
m waga 620g
Normy: EN50155: 2007
EN50121-3-2 : 2006
EN50124-1 : 2001


Wymiary [mm]: DV 4200/SP4
Trakcyjny przetwornik napięciowy DV 4200/SP4
