Producent: OMICRON Lab

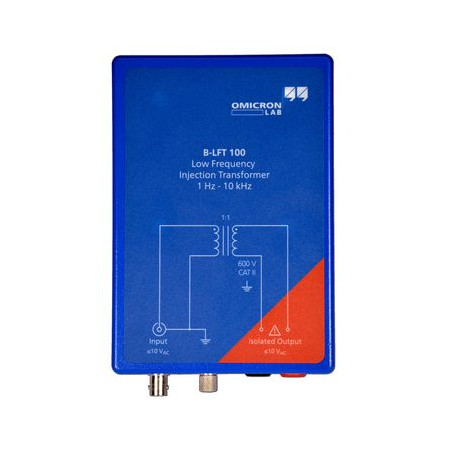

Transformator wstrzykujący niskich częstotliwości B-LFT 100

  • B-LFT 100

Transformator wstrzykujący niskich częstotliwości B-LFT 100

Opis:

Czasami wymagana jest wyższa moc przy niższych częstotliwościach. B-LFT 100 został specjalnie zaprojektowany, aby wstrzykiwać sygnały o niskiej częstotliwości do wolnych pętli sterowania, np. regulatory PFC.

Aby zapewnić maksymalny sygnał/szum do pomiaru, B-LFT 100 jest w stanie wstrzyknąć sygnał o częstotliwości 1Hz przy pełnej mocy wyjściowej Bode 100 2VRMS bez nasycenia. Dla bezpieczeństwa użytkownika, B-LFT 100 posiada bezpiecznie izolowane wyjście po stronie wtórnej z izolacją do 600V kat. II.

Główne cechy:

  • Optymalizacja pod kątem wstrzykiwania niskich częstotliwości
  • Bardzo niska niższa częstotliwość graniczna -3dB: < 100mHz
  • Górna granica -3db: > 15kHz
  • Niska tłumienność wtrąceniowa < 1dB (dla 100Hz)
  • Bezpieczna izolacja (600V kat.II)
  • Przekładnia 1:1

Dane techniczne:

Parametr Wielkość
Użytecznyzakres częstotliwości 10mHz…100kHz
Tłumiennośćwtrąceniowa < 1dB(dla 100Hz)
Górnagranica -3db > 15kHz (typowo20kHz)
IzolacjiPri-Sec 600V kat. II
PojemnośćPri-Sec typowo 600pF(dla 1kHz)
Maksymalnawoltosekunda 0.456Vs(typowo)
Prądnasycenia DC 0.8mA(typowo)
Maksymalnycałkowity prąd 0.1A(bezpiecznik)
Maksymalnenapięcie AC 10 VRMS
Temperaturaoperacyjna -20…+60°C
Względnawilgotność 5…80%
Maksymalnawysokość 2000m
Wymiary 183x122x61mm
Waga 1.33kg
Wejście BNC
Wyjście Wtykibananowe 4mm
Zacisk uziemiający ✓
