Tyrystorowy łącznik wielkoprądowy 120kA/10kVDC

Tyrystorowy łącznik wielkoprądowy 120 kA/10 kVDC

Tyrystorowy łącznik wielkoprądowy przeznaczony jest do impulsowego rozładowywania wysokonapięciowej baterii kondensatorów. Jego zastosowanie umożliwia dostarczenie do odbiornika bardzo dużej energii w krótkim czasie z dużą powtarzalnością np. w procesach spiekania proszków metali czy zasilania laserów b. dużej mocy. Możliwa jest praca automatyczna łącznika z częstotliwością do 20 Hz. Prąd rozładowania ma charakter oscylacyjny o silnie malejącej amplitudzie i krótkim czasie trwania. Amplituda pierwszych półfal prądu rozładowania baterii o pojemności 300 μF naładowanej do napięcia 10 kV może osiągać wartości rzędu 120 kA, a cały przebieg ma czas trwania od 1 ms do 3 ms.


Prąd rozładowania baterii kondensatorów i napięcia na łączniku tyrystorowym

Prąd rozładowania baterii kondensatorów i napięcia na łączniku tyrystorowym

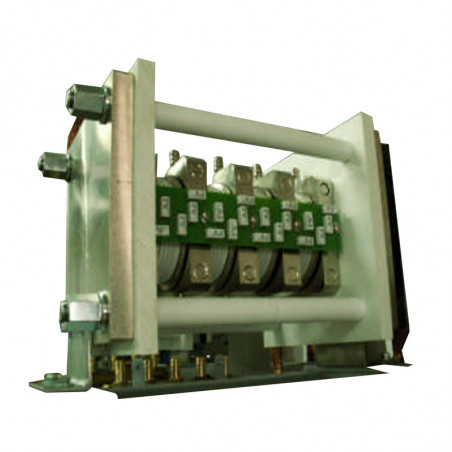

Łącznik wielkoprądowy zbudowany jest z gałęzi tyrystorowej i gałęzi diodowej połączonych przeciwsobnie. W obu gałęziach łączone są po cztery elementy szeregowo. Każdy tyrystor wyposażony jest we własny układ elektroniczny wytwarzający impuls bramkowy oraz kontrolujący stan tyrystora i parametry impulsu bramkowego. W przypadku wykrycia uszkodzenia tyrystora lub jego sterowania łącznik jest blokowany, co zabezpiecza go przed uszkodzeniem pozostałych tyrystorów. Ze względu na wysokie napięcie zastosowano wymuszone chłodzenie tyrystorów i diod olejem transformatorowym. Wymiennik ciepła umożliwia schładzanie oleju wodą  z wytwornicy wody lodowej (chiller). Kontrolowany jest przepływ oleju, jego temperatura oraz poziom oleju w zbiorniku.



Dane techniczne

Parametry wielkoprądowego łącznika tyrystorowego
Napięcie baterii kondensatorów maks. 10 kVDC
Charakter prądu rozładowania oscylacyjny, zanikający
Amplituda prądu rozładowania maks. 120 kA
Czas trwania rozładowania 0,8÷4 ms zależnie od parametrów obwodu rozładowania
Stromość narastania prądu rozładowania 4000 A/μs
Liczba gałęzi łącznika - jedna gałąź tyrystorowa
- jedna gałąź diodowa
Liczba tyrystorów w gałęzi 4 szt. tyrystorów połączonych szeregowo
Maksymalne napięcie blokowania gałęzi 20 kVDC
Liczba diod w gałęzi 4 szt. diod połączonych szeregowo
Maksymalne napięcie wsteczne gałęzi 24 kVDC
Chłodzenie diod i tyrystorów - wymuszone olejem transformatorowym
- olej chłodzony wodą z wytwornicy wody lodowej
Pojemność zbiornika oleju 100 l
Wymiary gałęzi tyrystorowej 480 x 290 x 290 [mm]
Wymiary gałęzi diodowej 510 x 290 x 290 [mm]
Waga łącznika 195 kg
Sterowanie tyrystorów
Wytwarzanie impulsu bramkowego układ elektroniczny na potencjale katody każdego tyrystora
Parametry impulsu bramkowego - amplituda impulsu - 20 A
- stromość narastania czoła impulsu - 200 A/μs
- czas trwania impulsu - 10μs
Diagnostyka
Kontrola stanu elementów łącznika układ elektroniczny na potencjale katody każdego tyrystora i każdej diody
Kontrolowane parametry tyrystorów - napięcie na tyrystorze
- amplituda impulsu bramkowego
Kryterium oceny stanu zdatności tyrystora i jego sterowania jednoczesność wystąpienia napięcia na tyrystorze i impulsu bramkowego o założonej amplitudzie
Kontrolowane parametry diod napięcie na diodzie
Ocena stanu elementów łącznika układ elektroniczny na potencjale ziemi
Kryterium oceny stanu łącznika zdatny, gdy wystąpią po cztery impulsy gałęzi diodowej i tyrystorowej. Brak któregokolwiek impulsu oznacza stan niezdatności łącznika.
