Producent: METCASE

Unidesk Obudowa pulpitowa/sterownicza

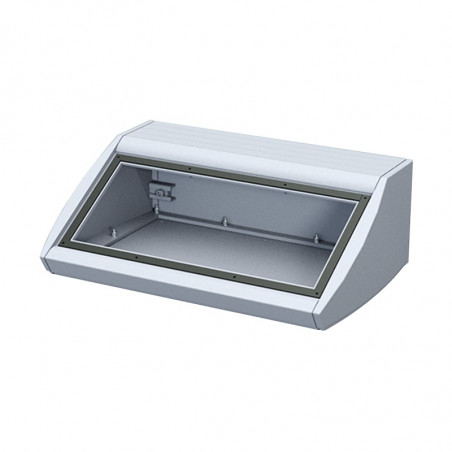

Obudowa pulpitowa/sterownicza Unidesk jest ergonomiczną obudową do aplikacji na biurko jak również do montażu na ścianie. Zapewnia stopień ochrony IP54. Obudowa wykonana jest z aluminium ze zdejmowanym przednim panelem. Specjalny zestaw do montażu płytki PCB, M 56 00 001 umożliwiający jej przykręcenie od wewnętrznej strony panelu przedniego.

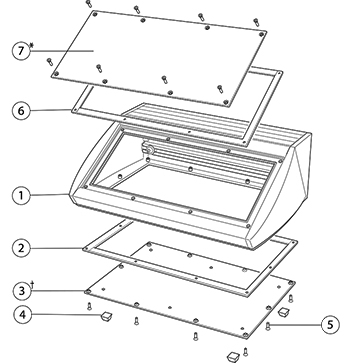

Zestaw obejmuje

Unidesk Obudowa pulpitowa/sterownicza zestaw
  1. Obudowa aluminiowa
  2. Uszczelka
  3. Podstawa
  4. Gumowe nóżki ( 4 szt.)
  5. Śruby M3 x 12 ( 20 szt.)
    Śruby M3 x 12 T10 ( 20 szt.)
  6. Uszczelka
  7. Przedni panel jako opcja


Standardowe kolory

  • Szary RAL 7035
  • Czarny RAL 9005

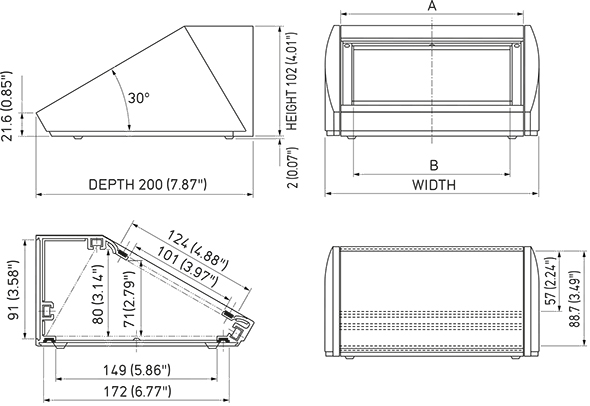

Wymiary i rysunki Unidesk

Unidesk Obudowa pulpitowa/sterownicza wymiary


NumerWersjaKolorWDHAB
M 53 20 105 M200 RAL 7035 200 (7.87”) 200 (7.87”) 102 (4.01”) 170 (6.69”) 147 (5.78”)
M 53 20 109 M200 RAL 9005 200 (7.87”) 200 (7.87”) 102 (4.01”) 170 (6.69”) 147 (5.78”)
M 53 30 105 M300 RAL 7035 300 (11.81”) 200 (7.87”) 102 (4.01”) 270 (10.63”) 247 (9.72”)
M 53 30 109 M300 RAL 9005 300 (11.81”) 200 (7.87”) 102 (4.01”) 270 (10.63”) 247 (9.72”)
M 53 40 105 M400 RAL 7035 400 (15.74”) 200 (7.87”) 102 (4.01”) 370 (14.56”) 347 (13.66”)
M 53 40 109 M400 RAL 9005 400 (15.74”) 200 (7.87”) 102 (4.01”) 370 (14.56”) 347 (13.66”)


Przedni panel

NumerWersjaAB
M 53 01 502 M200 170 (6.69”) 123 (4.84”)
M 53 01 503 M300 270 (10.63”) 123 (4.84”)
M 53 01 504 M400 370 (14.56”) 123 (4.84”)


Unidesk Obudowa pulpitowa/sterownicza przedni panel



Zestaw do montażu na ścianie

NumerWersja
M 53 02 212

M200
M 53 02 213

M300
M 53 02 214

M400


Zestaw do płytki PCB

Numer Artykuł
M 56 00 001 1 + 2 X 10
