Obudowa pulpitowa UNIMET-PLUS

Unimet Plus

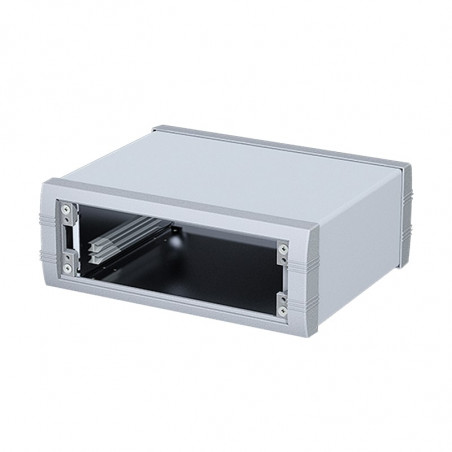

Obudowa aluminiowa na biurko lub pod aparaturę pomiarową. Rozbieralny wewnętrzny stelaż wyposażony w specjalne szyny dla płytki PCB. Cztery możliwe miejsca umocowania prowadnic pod płytkę PCB. Wersja H wyposażona jest w rączkę do przenoszenia lub ustawiania.

Zestaw obejmuje

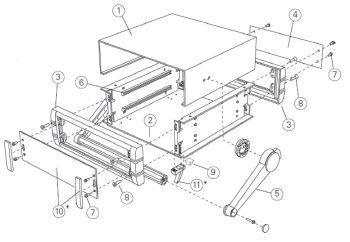

Obudowa pulpitowa UNIMET-PLUS zestaw
  1. Górna część obudowy
  2. Podstawa / stelaż
  3. Przednia ramka ( 2 szt.)
  4. Tylny panel
  5. Uchwyt do przenoszenia / zależnie od wersji
    Uchwyty pod płytkę PCB (4 szt.)
  6. Śruby M3 x 8 mm ( 8 szt.)
  7. Śruby M4 x 10/16 mm ( 4/8 szt.)
  8. Gumowe nóżki ( 4 szt.)
  9. Zestaw z przednim panelem / opcja
  10. Stopki z ABSu / opcja

Standardowe kolory

  • Szary RAL 7035
  • Szary RAL 7040

Wymiary i rysunki Unimet-Plus

Obudowa pulpitowa UNIMET-PLUS wymiary

Wymiary płytki PCB

WersjaABT
1 184 (7.24”) 182 (7.16”) 1.6 (0.06”)
2 184 (7.24”) 182 (7.16”) 1.6 (0.06”)
3 204 (8.03”) 254 (10.00”) 1.6 (0.06”)
4 304 (11.96”) 254 (10.00”) 1.6 (0.06”)
5 204 (8.03”) 254 (10.00”) 1.6 (0.06”)
6 304 (11.96”) 254 (10.00”) 1.6 (0.06”)

NumerWersjaHWDd1w1
Przedni
panel		h1
Przedni
panel
M 56 23 015 1 50 (1.96”) 230 (9.05”) 193 (7.59”) 182.5 (7.18”) 199.5 (7.85”) 33.6 (1.32”)
M 56 23 115 2 85 (3.34”) 230 (9.05”) 193 (7.59”) 182.5 (7.18”) 199.5 (7.85”) 65.1 (2.56”)
M 56 25 115 3 85 (3.34”) 250 (9.84”) 263 (10.35”) 252.5 (9.94”) 219.5 (8.64”) 65.1 (2.56”)
M 56 35 215 4 120 (4.72”) 350 (13.77”) 263 (10.35”) 252.5 (9.94”) 319.5 (12.58”) 100.1 (3.94”)
M 56 25 315 5 150 (5.90”) 250 (9.84”) 263 (10.35”) 252.5 (9.94”) 219.5 (8.64”) 130.1 (5.12”)
M 56 35 315 6 150 (5.90”) 350 (13.77”) 263 (10.35”) 252.5 (9.94”) 319.5 (12.58”) 130.1 (5.12”)



Unimet-Plus H

Obudowa pulpitowa UNIMET-PLUS unimet plus h

Wymiary płytki PCB

WersjaABT
1H 184 (7.24”) 182 (7.16”) 1.6 (0.06”)
2H 184 (7.24”) 182 (7.16”) 1.6 (0.06”)
3H 204 (8.03”) 254 (10.00”) 1.6 (0.06”)
4H 304 (11.96”) 254 (10.00”) 1.6 (0.06”)
5H 204 (8.03”) 254 (10.00”) 1.6 (0.06”)
6H 304 (11.96”) 254 (10.00”) 1.6 (0.06”)

NumerWersjaHWDd1w1
Przedni
panel		h1
Przedni
panel
M 56 23 035 1H 50 (1.96”) 230 (9.05”) 193 (7.59”) 182.5 (7.18”) 199.5 (7.85”) 33.6 (1.32”)
M 56 23 135 2H 85 (3.34”) 230 (9.05”) 193 (7.59”) 182.5 (7.18”) 199.5 (7.85”) 65.1 (2.56”)
M 56 25 135 3H 85 (3.34”) 250 (9.84”) 263 (10.35”) 252.5 (9.94”) 219.5 (8.64”) 65.1 (2.56”)
M 56 35 235 4H 120 (4.72”) 350 (13.77”) 263 (10.35”) 252.5 (9.94”) 319.5 (12.58”) 100.1 (3.94”)
M 56 25 335 5H 150 (5.90”) 250 (9.84”) 263 (10.35”) 252.5 (9.94”) 219.5 (8.64”) 130.1 (5.12”)
M 56 35 335 6H 150 (5.90”) 350 (13.77”) 263 (10.35”) 252.5 (9.94”) 319.5 (12.58”) 130.1 (5.12”)



Zestaw przedniego panelu

NumerWersjaABCD
M 57 00 607 1/1H 33.6 (1.32”) 199.5 (7.85”) 188 (7.40”) 22.1 (0.87”)
M 57 00 608 2/2H 65.1 (2.56”) 199.5 (7.85”) 188 (7.40”) 30.8 (1.21”)
M 57 00 613 3/3H 65.1 (2.56”) 219.5 (8.64”) 208 (8.18”) 30.8 (1.21”)
M 57 00 620 4/4H 100.1(3.94”) 319.5 (12.57”) 308 (12.12”) 65.8 (2.59”)
M 57 00 616 5/5H 130.1 (5.12”) 219.5 (8.64”) 208 (8.18”) 95.8 (3.77”)
M 57 00 621 6/6H 130.1 (5.12”) 319.5 (12.57”) 308 (12.12”) 95.8 (3.77”)

Prowadnice pod płytkę PCB

NumerAWersja Unimet-Plus
M 57 00 203 102 (4.00”) 1/1H/2/2H
M 57 00 202 216 (8.50”) 3/3H/4/4H/5/5H/6/6H

Stopki z ABSu

NumerArtykuł
M 56 00 015 1 + 2 x4
M 56 00 045 1 + 2 x4 + 3 x2
