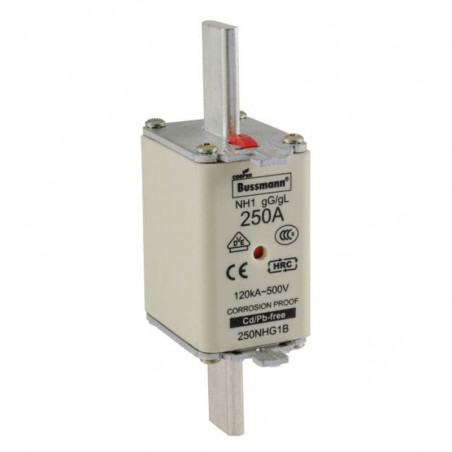

Wkładki nożowe przemysłowe NH (WTN)

Zastosowanie wkładek nożowych przemysłowych

Wkładki bezpiecznikowe przemysłowe zwłoczne nożowe typu NH (WTN) są stosowane w przemysłowych układach dystrybucyjnych oraz w rozdzielnicach niskiego napięcia i służą do zabezpieczenia sieci rozdzielczych niskiego napięcia, a w wykonaniu aM również silników.
Wkładki nożowe przemysłowe są dostępne dla prądów do 1600A włącznie, dla obwodów prądu przemiennego pracujących na napięciu do 500V AC oraz dla obwodów prądu stałego na napięcia do 440V DC. Bezpieczniki spełniają normy IEC269 oraz VDE 0636. Wymiary zgodnie z normą DIN 43.620.

Wkładki bezpiecznikowe silnikowe aM są specjalnie zaprojektowane do ochrony silników. Prąd znamionowy wkładki odnosi się bezpośrednio do pełnego prądu obciążenia silnika. Np.: silnik FLC=60A, wkładka bezpiecznikowa = 63A o charakterystyce aM (np. 63NH00M).

Dane techniczne


Rozmiar c00

Oznaczenie In + NHG000B
Prąd znamionowy dla wkładek gL/gG 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 35A, 40A, 50A, 63A, 80A, 100A
Prąd znamionowy dla wkładek silnikowych aM 4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A, 32A, 40A, 50A
Napięcie znamionowe 500V AC
Ilość w opakowaniu 3
Charakterystyki czasowo - prądowe dla wkładek gL/gG - rys1.


Rozmiar 00

Oznaczenie In + NHG00B, In + NH00M
Prąd znamionowy dla wkładek gL/gG 125A, 160A
Prąd znamionowy dla wkładek silnikowych aM 63A, 80A, 100A
Napięcie znamionowe 500V AC
Ilość w opakowaniu 3
Charakterystyki czasowo - prądowe dla wkładek gL/gG - rys2.


Rozmiar 1

Oznaczenie In + NHG01B, In + NH1M
Prąd znamionowy dla wkładek gL/gG 6A, 10A, 16A, 20A, 25A, 32A, 35A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 224A, 225A, 250A
Prąd znamionowy dla wkładek silnikowych aM 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A
Napięcie znamionowe 500V AC
Ilość w opakowaniu 3
Charakterystyki czasowo - prądowe dla wkładek gL/gG - rys3.


Rozmiar 2

Oznaczenie In + NHG02B, In + NH2M
Prąd znamionowy dla wkładek gL/gG 35A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 224A, 250A, 300A, 315A, 355A, 400A
Prąd znamionowy dla wkładek silnikowych aM 125A, 160A, 200A, 250A, 315A, 400A
Napięcie znamionowe 500V AC
Ilość w opakowaniu 3
Charakterystyki czasowo - prądowe dla wkładek gL/gG - rys4.


Rozmiar 3

Oznaczenie In + NHG03B, In + NH3M
Prąd znamionowy dla wkładek gL/gG 100A, 125A, 160A, 200A, 224A, 250A, 315A, 350A, 400A, 500A, 630A
Prąd znamionowy dla wkładek silnikowych aM 315A, 400A, 500A, 630A
Napięcie znamionowe 500V AC
Ilość w opakowaniu 3
Charakterystyki czasowo - prądowe dla wkładek gL/gG - rys5.


Rozmiar 4A

Oznaczenie In + NH4AG
Prąd znamionowy dla wkładek gL/gG 800A, 1000A, 1250A, 1600A
Napięcie znamionowe 500V AC
Ilość w opakowaniu 3
Charakterystyki czasowo - prądowe dla wkładek gL/gG - rys6.


Rys. 1
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG000B
Rys. 2
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG00B, In + NH00M
Rys. 3
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG01B, In + NH1M
Rys. 4
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG02B, In + NH2M
Rys. 5
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NHG03B, In + NH3M
Rys. 6
WKŁADKI NOŻOWE PRZEMYSłOWE NH (WTN) In + NH4AG


Obudowa


Rozmiar A
[mm]		 B
[mm]		 B
[mm]		 D
[mm]		 E
[mm]		 F
[mm]		 G
[mm]
C00 49 78,5 15 21 35 41 6
00 49 78,5 15 30 35 48 6
1 68 135 20 41 40 53 6
2 68 150 25 51 48 61 6
3 68 150 32 72 60 76 6
4A 90 200 50 100 85 85 6
