Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 210 A
  • Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 210 A

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 210 A

Dane techniczne

Oznakowanie wg 94/9/WE (ATEX)

Certyfikat badania typu WE
Certyfikat zgodności IECEx
Oznakowanie wg IECEx

Dopuszczalna temp. otoczenia
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Znamionowa zdolność łączeniowa
oraz izolacja wg normy
EN 60947-3
Rezerwowy bezpiecznik


Zaciski przyłączeniowe


Stopień ochrony wg EN 60529
Klasa ochronności
Dławnice/otwory w obudowie


Waga

Materiał obudowy

Kolor obudowy

Styk pomocniczy

Blokowanie		 D II 2G Ex de IIC T6, T5 lub T41) / D II 2D IP66 T80°C/T95°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6, T5 lub T4
Ex tD A21 IP66 T80°C, T95°C lub T130°C
-20°C do +40°C
max. do 690 V
max. 210 A
50/60 Hz
Ue 230 V / Ie 210 A
Ue 400 V / Ie 210 A
Ue 500 V / Ie 210 A
Ue 690 V / Ie 210 A
do 400 V AC 250 A gL
do 400 V AC 250 A gL
do 500 V AC 200 A gL
Styk główny 3-biegunowy: 3 x 150 mm2/95 mm2
Styk główny 6-biegunowy: 6 x 150 mm2/2 x 95 mm2
Styk pomocniczy: 2 x 4 mm2
IP54 (IP65 opcja)
I
M25 (d = 8-17 mm) patrz szczegóły zamówienia
M63 (d = 27-48 mm) patrz szczegóły zamówienia
opcja: metalowy kołnierz z 2 wpustami gwintowanymi
3-biegunowy: około 41,5 kg
6-biegunowy: około 84,5 kg
aluminium, poliester malowany proszkowo
skrzynka rozdzielcza ze stali, malowana proszkowo
obudowa: szary (RAL 7032)
pokrywa: ciemno szary (RAL 7022)
1 x NO załączenie opóźniające; wyłączenie wyprzedzające
1 x NC załączenie wyprzedzające; wyłączenie opóźniające
może być zablokowany w pozycji „wyłączone/OFF”
z trzema blokadami dostępnymi w sprzedaży

1) Inne zakresy temperatur otoczenia są dostępne na żądanie.

Dane do zamówień

Wersja Wpusty kablowe Nr produktu
3-biegunowy wyłącznik bezpieczeństwa 210 A
Wersja z 2 stykami pomocniczymi (1 x NO; 1 x NC)
3-biegunowy 2 x M63 / 1 x M25 EXKO 731713 S0001
3-biegunowy wyłącznik awaryjny 2 x M63 / 1 x M25 EXKO 731723 S0001
6-biegunowy wyłącznik bezpieczeństwa 210 A
Wersja z 2 stykami pomocniczymi (1 x NO; 1 x NC)
6-biegunowy 4 x M63 / 1 x M25 EXKO 731716 S0001
6-biegunowy wyłącznik awaryjny 4 x M63 / 1 x M25 EXKO 731726 S0001

Wersja zindywidualizowana na żądanie, styki pomocnicze Ex ia są dostepne.

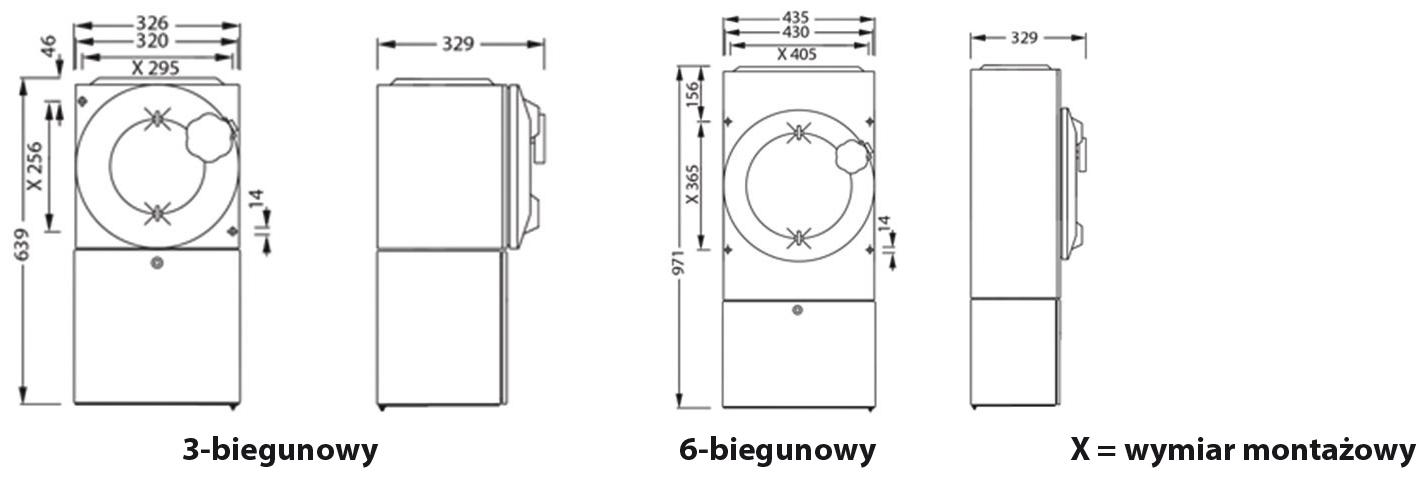

Wymiary [mm]
