Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 40 A
  • Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 40 A
  • Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 40 A
  • Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 40 A

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Wyłącznik bezpieczeństwa w wykonaniu przeciwwybuchowym 40 A

Dane techniczne

Dane techniczne
Oznakowanie wg 94/9/WE (ATEX)
Certyfikat badania typu WE
Certyfikat zgodności IECEx
Oznakowanie wg IECEx
Dopuszczalna temp. otoczenia
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Znamionowa zdolność łączeniowa
AC-3 oraz izolacja wg normy
EN 60947-3

Rezerwowy bezpiecznik


Zaciski przyłączeniowe

Stopień ochrony wg EN 60529
Klasa ochronności
Dławnice/otwory w obudowie


Waga


Materiał obudowy

Kolor obudowy
Styk pomocniczy



Blokowanie		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C do +40°C1)
max. do 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
do 400 V AC 80 A gL
do 500 V AC 80 A gL
do 690 V AC 63 A gL
Styk główny: 2 x 4 mm2
Styk pomocniczy: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) patrz szczegóły zamówienia
M32 (d = 12-21 mm) patrz szczegóły zamówienia
opcja: metalowy kołnierz z wpustem gwintowanym
3-biegunowy: około 2,30 kg
4-biegunowy: około 2,75 kg
6-biegunowy: około 6,50 kg
poliester wzmocniony włóknem szklanym
skrzynka rozdzielcza ze stali, malowana proszkowo
czarny
1 x NO załączenie opóźniające; wyłączenie wyprzedzające
1 x NC (tylko wersja 6-biegunowa) załączenie
wyprzedzające; wyłączenie opóźniające
może być zablokowany w pozycji „wyłączone/OFF”
z trzema blokadami dostępnymi w sprzedaży

1) Inne zakresy temperatur otoczenia są dostępne na żądanie.

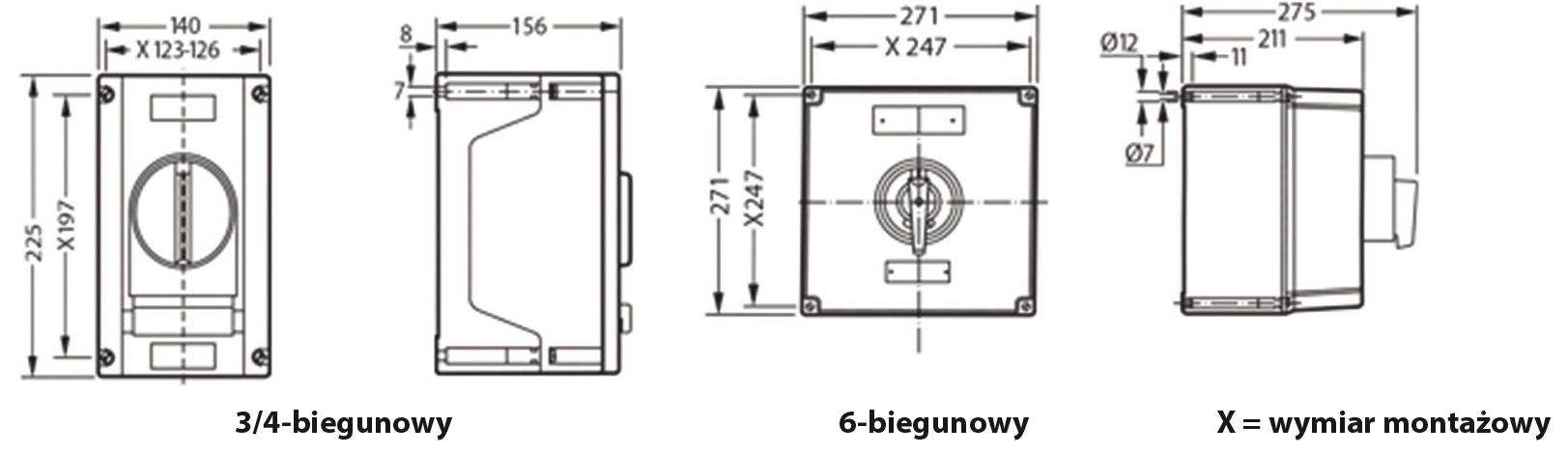

Wymiary [mm]

Akcesoria

Płyta montażowa do 3-biegunowego wyłącznika bezpieczeństwa 40 A w wykonaniu przeciwwybuchowym2)
Typ Zastosowanie Sposób montażu Nr produktu
Rozmiar 3 montaż naścienny na wcisk GHG 610 1953 R0118
Rozmiar 3 montaż na wysięgniku na wcisk GHG 610 1953 R0110
Rozmiar 3 montaż na kratownicy na wcisk GHG 610 1953 R0118
Płyta montażowa do 6-biegunowego wyłącznika bezpieczeństwa 40 A w wykonaniu przeciwwybuchowym
Typ Zastosowanie Sposób montażu Nr produktu
Rozmiar 3 2 x montaż na wysięgniku wkręcanie1) GHG 610 1953 R0110
Akcesoria do płyt montażowych
Typ Sztuk w opakowaniu Nr produktu
Etykieta do uchwytu etykiety i płyt montażowych rozmiar 4 i rozmiar 5 10 GHG 610 1953 R0011
Zaślepka do uchwytu etykiety rozmiar 4 i rozmiar 5
1 zestaw = 1 w każdym		 10 GHG 610 1953 R0134
Zatrzask montażowy do urządzeń CEAG ze stopkami montażowymi 5,5 mm i 11 mm
1 zestaw = 4 szt. każdego		 10 GHG 610 1953 R0041
Zestaw instalacyjny do rur 1” (Ø 27-30 mm) dla montażu rurowego 10 GHG 610 1953 R0020
Akcesoria do płyt montażowych
Typ Zastosowanie Sztuk w opakowaniu Nr produktu
Rozmiar 4 do płyt montażowych rozmiar 4 1 GHG 610 1955 R0107

Produkty dostarczamy w zestawach wymienionych w tabelach.
