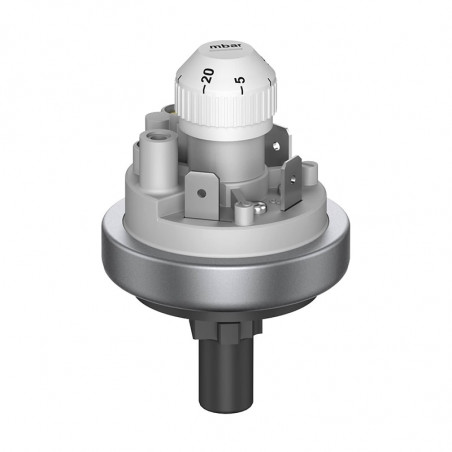

Wyłączniki ciśnieniowe ze zmienną nastawną serii 901 PRESCAL

Wyłączniki ciśnieniowe serii 901 znajdują zastosowanie przy kontroli poziomu wypełnienia, fltrów, nadciśnienia, próżni lub ciśnienia różnicowego w systemach zamkniętych.


Wyłączniki te można stosować zarówno do cieczy jak i gazów włączając w to media agresywne. Dostępne są różne wersje z zazębiającymi się zakresami co pokrywa zakres: od 5 mbar do 12 bar dla nadciśnienia oraz -5 mbar do -700 mbar dla podciśnienia. Do podłączenia stosowane są złącza przewodowe lub gwintowane, plastikowe lub metalowe. Dostępność różnego rodzaju membran i materiałów pozwala na optymalny dobór wyłącznika dla danej aplikacji. Za pomocą wyskalowanego pokrętła można zmieniać nastawę wyłącznika bez użycia śrubokręta.



Dane techniczne

Temperatura otoczenia: -20...85°C
Temperatura medium: 85°C lub 130°C w zależności od rodzaju materiału i membrany
Styki AgCdO: 6A(1,5)/250VAC
2A/24VDC
Styki pozłacane: 100mA / 24VDC
30mA / 24VDC
Styki AgCdO: 10A/ 250VAC - na życzenie
Materiał membrany: w zależności od medium NBR, Silikon, Viton, EPDM
Podłączenie elektryczne: 6,3x0,8mm DIN 46244
Trwałość: 10 x 106


Nadciśnienie
Typ Zakres skali Tolerancja Różnica załączeń Maksymalne dodatnie ciśnienie robocze Maksymalne ujemne ciśnienie robocze
od do
901.61 5 20 mbar ±10 % 3 mbar 0,5 / 4 bar - / -1 bar
901.62 10 50 mbar ±10 % 5 mbar 0,5 / 4 bar - / -1 bar
901.63 25 100 mbar ±10 % 10 mbar 0,5 / 4 bar -1 bar
901.64 50 250 mbar ±10 % 20 mbar 1 / 4 bar -1 bar
901.65 100 500 mbar ±10 % 50 mbar 1 / 4 bar -1 bar
901.66 250 1000 mbar ±10 % 150 mbar 7 bar -1 bar
901.67 500 1500 mbar ±10 % 250 mbar 7 bar -1 bar
901.68 1000 3000 mbar ±10 % 500 mbar 7 bar -1 bar
901.91 1 6 bar ±10 % 0,5-2 bar 25 bar -1 bar
901.92 4 9 bar ±10 % 0,5-2 bar 25 bar -1 bar
901.93 7 12 bar ±10 % 0,5-2 bar 25 bar -1 bar
Podciśnienie
901.71 -5 -20 mbar ±10 % 3 mbar 0,5 / 4 bar - / -1 bar
901.72 -10 -50 mbar ±10 % 5 mbar 0,5 / 4 bar - / -1 bar
901.73 -25 -100 mbar ±10 % 10 mbar 0,5 / 4 bar -1 bar
901.74 -50 -125 mbar ±10 % 20 mbar 0,5 / 4 bar -1 bar
901.75 -75 -200 mbar ±10 % 25 mbar 1 / 4 bar -1 bar
901.76 -100 -300 mbar ±10 % 30 mbar 1 / 4 bar -1 bar
901.77 -200 -500 mbar ±10 % 75 mbar 1 / 4 bar -1 bar
901.78 -300 -700 mbar ±10 % 75 mbar 1 / 4 bar -1 bar
Ciśnienie różnicowe
901.81 5 20 mbar ±10 % 3 mbar 100 mbar - 100 mbar
901.82 10 50 mbar ±10 % 5 mbar 100 mbar - 100 mbar


Układ styków


WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL - układ styków dla 901.6x, 901.8x, 901,9x WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL układ styków dla 901.7x


Przyłącza ciśnieniowe

Typ Przyłącze rurkowe Przyłącze gwintowane
5,0 mm
FS		 6,5 mm
FS		 10,0 mm
FS		 M10x1 G1/8 M10x1 G1/8 G1/4 G1/2
901.61-65 PA PA
PPS		 PA
PPS		 PA
PVDF		 PA
PVDF		 CuZn40 CuZn40 CuZn40 PVDF CuZn40
901.66-68           CuZn40 CuZn40 CuZn40 PVDF CuZn40
901.71-76 PA PA
PPS		 PA
PPS		 PA
PVDF		 PA
PVDF		 CuZn40 CuZn40 CuZn40
901.77-78           CuZn40 CuZn40 CuZn40 PVDF CuZn40
901.8x           CuZn40 CuZn40 CuZn40
901.91-93             CuZn40 CuZn40 PVDF CuZn40

PA - poliamid
PVDF - polifuorekdwuwinylu
PPS - polifenylosulfd
CuZn40 - mosiądz
FS - sprężyna mocująca

Dla temperatur powyżej 85°C wymagane jest przyłącze z mosiądzu, PVDF lub PPS. Na zamówienie dostępne są również przyłącza w innych rozmiarach, z innych plastików oraz ze stali nierdzewnej.



Wymiary [mm]


901.6x/7x
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymairy 901.6x/7x		 901.8x
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 901.8x		 901.6x/7x
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 901.6x/7x		 901.9x
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 901.9x


Obudowy ochronne - wymiary [mm]


6321 IP 10
 63 IP44
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 63 IP 44		 6371 IP 54 / 6372 IP 65
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL 6371 IP54/6372 IP 65		 6374 IP 54 / 6375 IP 65
WYŁĄCZNIKI CIŚNIENIOWE ZE ZMIENNĄ NASTAWĄ SERII 901 PRESCAL wymiary 6374 IP54/6375 IP65


Wsporniki montażowe - wymiary [mm]


6403 / 6464 / 6405
