Wyłącznik główny w wykonaniu przeciwwybuchowym 10 A
  • Wyłącznik główny w wykonaniu przeciwwybuchowym 10 A

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Wyłącznik główny w wykonaniu przeciwwybuchowym 10 A

Dane techniczne

Oznakowanie wg 94/9/WE (ATEX)
Certyfikat badania typu WE
Certyfikat zgodności IECEx
Oznakowanie wg IECEx
Dopuszczalna temp. otoczenia
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Znamionowa zdolność
łączeniowa AC-3 oraz izolacja
wg normy EN 60947-3
Rezerwowy bezpiecznik

Zaciski przyłączeniowe

Stopień ochrony wg EN 60529
Klasa ochronności
Dławnice
Waga
Materiał obudowy
Kolor obudowy		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1074
BKI 07.0014
Ex ed IIC T6, Ex tD A21 IP66 T53°C
-20°C do +40°C1)
max. do 500 V
maks. 10 A
50/60 Hz
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
do 400 V AC 10 A gL
do 500 V AC 10 A gL
Styk główny: 2 x 1,5-2,5 mm2
Styk pomocniczy: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) patrz szczegóły zamówienia
około 0,60 kg
poliamid odporny na uderzenia
czarny

1) Inne zakresy temperatur otoczenia są dostępne na żądanie.

Dane do zamówień

Wersja Wpusty kablowe Nr produktu
Wyłącznik główny 10 A w wykonaniu przeciwwybuchowym
3-biegunowy , 10 A 0-I (zał.-wył.) 2 x M25 wyłącznik ON-OFF GHG 261 0006 R0001

Inne wersje na życzenie.

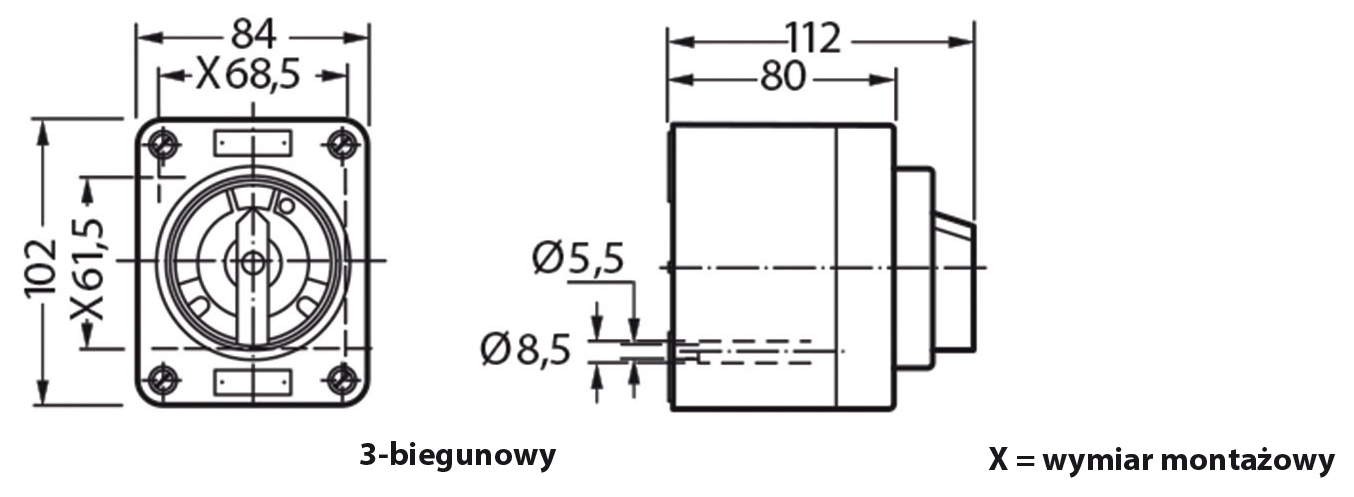

Wymiary [mm]

Akcesoria

Płyta montażowa do 3-biegunowych wyłączników bezpieczeństwa 40 A w wykonaniu przeciwwybuchowym
Typ Zastosowanie Sposób montażu Nr produktu
Rozmiar 1 montaż naścienny wkręcanie GHG 610 1953 R0101
Rozmiar 1 montaż na wysięgniku wkręcanie GHG 610 1953 R0102
Rozmiar 1 montaż na kratownicy wkręcanie GHG 610 1953 R0103
Akcesoria do płyt montażowych
Typ Sztuk w opakowaniu Nr produktu
Uchwyt etykiety z etykietą (do zapisu) do płyt montażowych rozmiar 1, 2, 2A i 3 10 GHG 610 1953 R0057
Zestaw montażowy do rur 1” (27-30 mm) do płyt montażowych dla montażu na wysięgniku 10 GHG 610 1953 R0020
Akcesoria do płyt montażowych
Typ Zastosowanie Sztuk w opakowaniu Nr produktu
Rozmiar 1 Płyta montażowa, rozmiar 1 1 GHG 610 1955 R0101

Produkty dostarczamy w zestawach wymienionych w tabelach.
