Wyłącznik mocy w wykonaniu przeciwwybuchowym 250 A
  • Wyłącznik mocy w wykonaniu przeciwwybuchowym 250 A

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Wyłącznik mocy w wykonaniu przeciwwybuchowym 250 A

Dane techniczne

Oznakowanie wg 94/9/WE (ATEX)

Certyfikat badania typu WE
Certyfikat zgodności IECEx
Oznakowanie wg IECEx

Dopuszczalna temp. otoczenia
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Znamionowa zdolność
łączeniowa AC-3 oraz izolacja
wg normy EN 60947-3

Rezerwowy bezpiecznik


Zaciski przyłączeniowe
Stopień ochrony wg EN 60529
Klasa ochronności
Dławnice
Waga

Materiał obudowy

Kolor		 Ex II 2G Ex de ia/ib [ia/ib] IIC T4 ... T61)
Ex II 2D IP66 T80°C / T95°C / T130°C
PTB 99 ATEX 1057
BKI 06.0006
Ex de ia/ib [ia/ib] IIC T6/T5/T4
Ex tD A21 IP66 T80°C, T95°C/T130°C
-20°C do +40°C2)
max. do 690 V
max. 250 A
50/60 Hz
Ue 230 V / Ie 180 A
Ue 400 V / Ie 180 A
Ue 500 V / Ie 150 A
Ue 690 V / Ie 125 A
do 400 V AC: 210 A gL
do 500 V AC: 210 A gL
do 690 V AC: 210 A gL
Styk główny: 150/95 mm2
IP54 (opcja 65)
I
M63 (d = 27-48 mm) patrz szczegóły zamówienia
3-biegunowy: około 50 kg
4-biegunowy: około 55 kg
aluminium, poliester malowany proszkowo
skrzynka rozdzielcza ze stali, malowana proszkowo
Obudowa: szaro-beżowy (RAL 7032)
Pokrywa: ciemnoszary (RAL 7022)

1) Dostępne także dla IIB.
2) Inne zakresy temperatur otoczenia dostępne na żądanie.

Dane do zamówień

Wersja Wpusty kablowe Nr produktu
Wyłącznik mocy 250 A w wykonaniu przeciwwybuchowym
3-biegunowy 2 x M63 EXKO 73 1813 D0001
4-biegunowy 2 x M63 EXKO 73 1814 D0001

Inne wersje na życzenie.

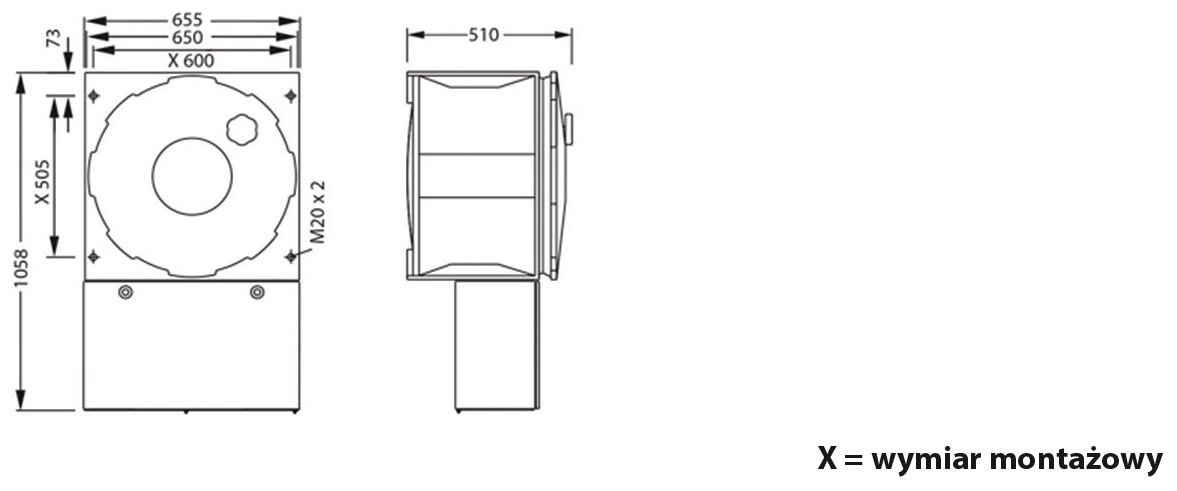

Wymiary [mm]
