Wyłącznik silnikowy GHG 635-12 w wykonaniu przeciwwybuchowym
  • Wyłącznik silnikowy GHG 635-12 w wykonaniu przeciwwybuchowym

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Wyłącznik silnikowy GHG 635-12 w wykonaniu przeciwwybuchowym

Dane techniczne

Oznakowanie wg 94/9/WE (ATEX)
Certyfikat badania typu WE
Certyfikat zgodności IECEx
Oznakowanie wg IECEx
Dopuszczalna temp. otoczenia
Napięcie znamionowe
Prąd znamionowy
Częstotliwość
Znamionowa zdolność
łączeniowa AC-3 oraz izolacja
wg normy EN 60947-4-3
Napięcie znamionowe

Zabezpieczenie podnapięciowe

Rezerwowy bezpiecznik

Zabezpieczenie podnapięciowe

Termiczna charakterystyka rozłączania
Stopień ochrony wg EN 60529
Klasa ochronności
Kabel połączeniowy
Waga
Materiał obudowy
Kolor obudowy		 D II 2G Ex d IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 05 ATEX 1020
BKI 07.0037
Ex d IIC T6, Ex tD A21 IP66 T 80 °C
20°C do +40°C
max. do 650 V
0,1 do 16 A
50/60 Hz
Ue 690 V / Ie 16 A


230/400 V 50/60 Hz (wersja standardowa)
440 V / 500 V / 24 V / 48 V / 60 V (na żądanie)
wyłączenie przy 15% – 75% Un
może być załączany przy U > 85% Uc
do 400 V AC chronione przed zwarciem
do 50 kA do 6,3 A; 30 kA do 16 A
wyłączenie przy 15% – 75% Un
może być załączany przy U > 80% Uc
TII
IP66
I
H07RN-F (w standardzie długość 3 m, inna długość na żądanie)
1 kg (bez kabla)
Poliester wzmocniony włóknem szklanym
czarny

Dane do zamówień

Zakres ustawień Zabezpieczenie podnapięciowe Długość przewodu Nr produktu
Wyłączniki silnikowe GHG 635-12 w wykonaniu przeciwwybuchowym
0,1 - 0,16 A nie 2 x 3 m GHG 635 1200 R0001
230 V 2 x 3 m GHG 635 1210 R0001
400 V 2 x 3 m GHG 635 1220 R0001
0,16 - 0,25 A nie 2 x 3 m GHG 635 1200 R0002
230 V 2 x 3 m GHG 635 1210 R0002
400 V 2 x 3 m GHG 635 1220 R0002
0,25 - 0,40 A nie 2 x 3 m GHG 635 1200 R0003
230 V 2 x 3 m GHG 635 1210 R0003
400 V 2 x 3 m GHG 635 1220 R0003
0,40 - 0,63 A nie 2 x 3 m GHG 635 1200 R0004
230 V 2 x 3 m GHG 635 1210 R0004
400 V 2 x 3 m GHG 635 1220 R0004
0,63 - 1,0 A nie 2 x 3 m GHG 635 1200 R0005
230 V 2 x 3 m GHG 635 1210 R0005
400 V 2 x 3 m GHG 635 1220 R0005
1,0 - 1,6 A nie 2 x 3 m GHG 635 1200 R0006
230 V 2 x 3 m GHG 635 1210 R0006
400 V 2 x 3 m GHG 635 1220 R0006
1,6 - 2,5 A nie 2 x 3 m GHG 635 1200 R0007
230 V 2 x 3 m GHG 635 1210 R0007
400 V 2 x 3 m GHG 635 1220 R0007
2,5 - 4,0 A nie 2 x 3 m GHG 635 1200 R0008
230 V 2 x 3 m GHG 635 1210 R0008
400 V 2 x 3 m GHG 635 1220 R0008
4,0 - 6,3 A nie 2 x 3 m GHG 635 1200 R0009
230 V 2 x 3 m GHG 635 1210 R0009
400 V 2 x 3 m GHG 635 1220 R0009
6,3 - 9,0 A nie 2 x 3 m GHG 635 1200 R0010
230 V 2 x 3 m GHG 635 1210 R0010
400 V 2 x 3 m GHG 635 1220 R0010
9,0 - 12,5 A nie 2 x 3 m GHG 635 1200 R0011
230 V 2 x 3 m GHG 635 1210 R0011
400 V 2 x 3 m GHG 635 1220 R0011
12,5 - 16,0 A nie 2 x 3 m GHG 635 1200 R0012
230 V 2 x 3 m GHG 635 1210 R0012
400 V 2 x 3 m GHG 635 1220 R0012

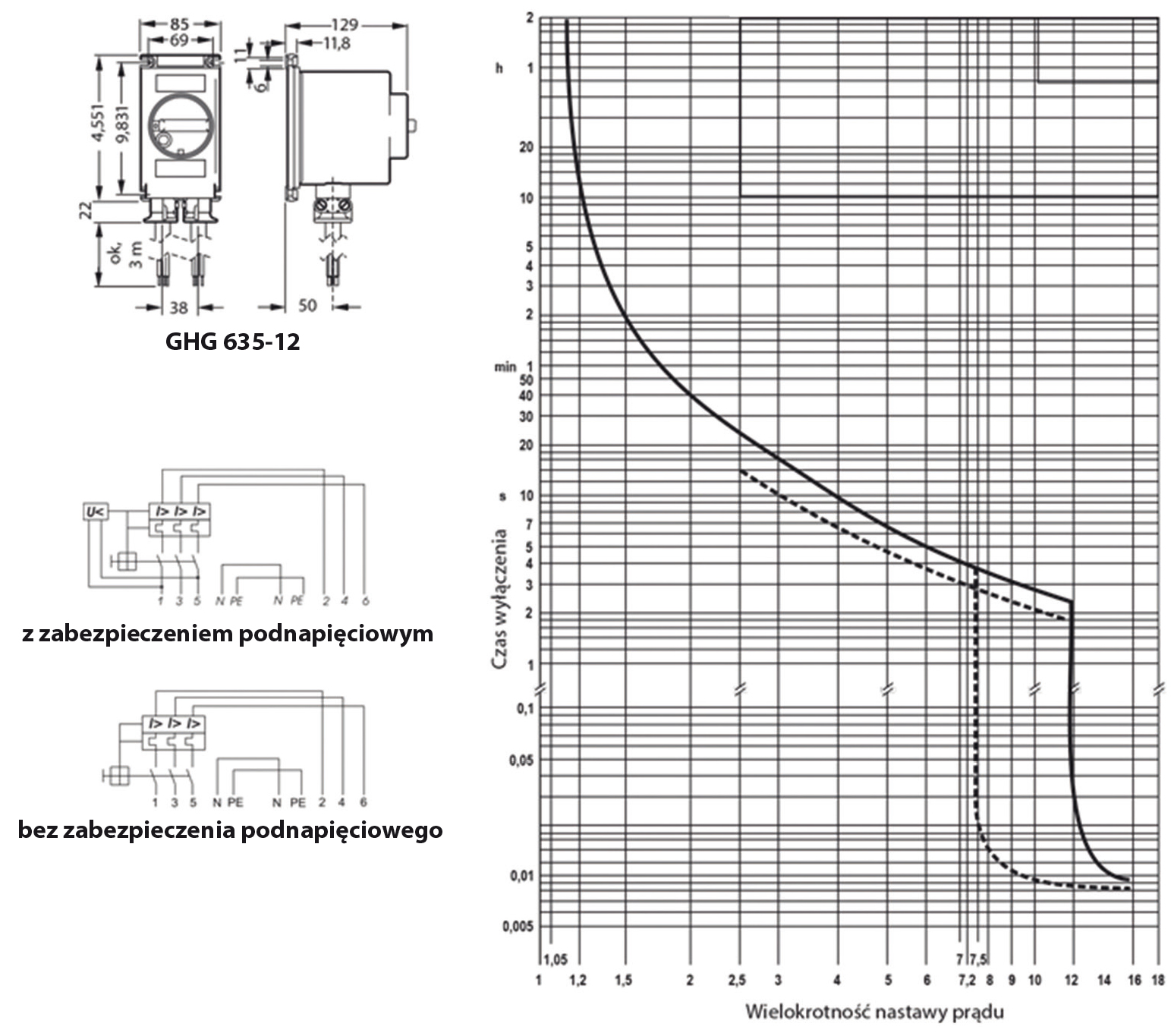

Wymiary [mm]

Akcesoria

Płyta montażowa do wyłącznika głównego 25 A w wykonaniu przeciwwybuchowym
Typ Jednostka Nr produktu
Płyta montażowa Płyta montażowa do montażu rurowego (1” lub 2”) i kwadratowy profil 41 x 41 mm lub profil w kształcie litery U 60 x 40 mm z zatrzaskowymi zaciskami mocującymi GHG 630 1926 R0001
Śruby rozmiar 1 5 wkrętów samogwintujących do montażu panelu grubość ścianki 1-2 mm GHG 630 1925 R0001
Śruby rozmiar 2 5 wkrętów samogwintujących do montażu panelu grubość ścianki 2-3 mm GHG 630 1925 R0002
