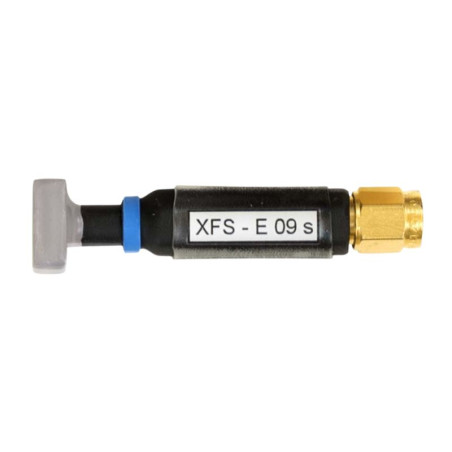

Sonda skanująca XFS-E 09s 30 MHz do 6 GHz
  • Sonda skanująca XFS-E 09s 30 MHz do 6 GHz
  • Sonda skanująca XFS-E 09s 30 MHz do 6 GHz

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Langer EMV-Technik

Sonda skanująca XFS-E 09s 30 MHz do 6 GHz

  • XFS-E 09s

Sonda skanująca XFS-E 09s 30 MHz do 6 GHz

Opis

Elektroda na głowicy sondy skanującej XFS-E 09s wykrywa pola elektryczne, które są na przykład odsprzęgane nad powierzchnią układu scalonego (IC). Rozdzielczość sondy umożliwia pomiary w odległości od 0,5 mm do 10 mm nad zespołem. Do pomiaru sonda pola elektrycznego jest umieszczana na docelowym obiekcie.

XFS-E 09s to pasywna sonda pola bliskiego. Aby dokonać pomiaru, sonda pola elektrycznego jest umieszczana nad lub na komponentach oraz płytkach drukowanych. Posiada osłonę tłumiącą prądy, a jej górna część jest ekranowana elektrycznie. Może być podłączona do analizatora widma lub oscyloskopu z wejściem 50 Ω. Sonda skanująca pola elektrycznego posiada wewnętrzną rezystancję zakończeniową.

Parametry techniczne

Zakres częstotliwości 30 MHz ... 6 GHz
Rozdzielczość ≈ 0.2 mm
Wymiary głowicy sondy ≈ (10 x 10) mm
Złącze - wyjście SMA, male, jack
