Zasada działania linkowego przetwornika odległości, przegląd dostępnych typów

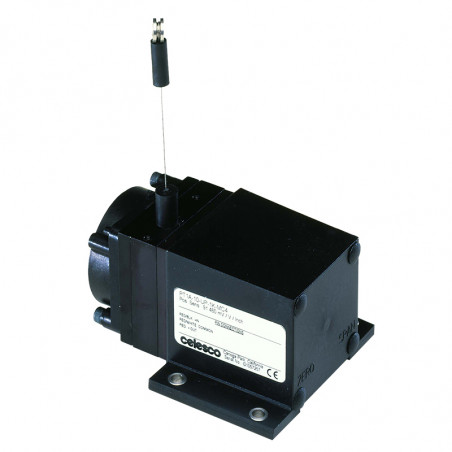

Linkowe przetworniki odległości dokonują pomiaru pozycji i śledzą poruszanie się obiektu przy pomocy linki, która zwija się i rozwija na szpuli. Koniec linki zostaje umocowany na ruchomym obiekcie pomiarowym, a przetwornik przytwierdzony do stabilnej podstawy. Ruch obiektu wprawia szpulę w ruch. Jeden z czytników rotacyjnych (wirowych) połączonych ze szpulą przekazuje ten ruch jako proporcjonalny sygnał wyjścia (analogowy lub cyfrowy). Ten sygnał może być dalej przekazany do sterowania lub przedstawiony na czytniku.



Linkowy przetwornik odległości składa się z:

  1. linki pomiarowej,
  2. precyzyjnej szpuli,
  3. spiralnej sprężyny do napinania szpuli,
  4. potencjometru lub enkodera.


Użycie i zastosowanie

Linkowe przetworniki odległości pozwalają w prosty sposób na pomiar liniowej zmiany położenia, zwłaszcza przy większych odcinkach pomiarowych, przy łatwym montażu i tolerancji wobec lekkich odchyleń od osi. Mogą być użyte do różnych zastosowań, takich jak automatyka przemysłowa, technika medyczna, kontrola materiałów, ochrona budynków i pojazdów, sterowanie hydrauliki.



Wielość wariantów

Dostępne rozwiązania dla odległości pomiarowej od 5 cm do ponad 40m z różnymi sygnałami wyjściowymi (potencjometr, 0...10 VDC, 4...20 mA, enkoder i standardowe protokoły transmisji danych RS 232/422). Linkowe przetworniki odległości posiadają możliwość różnorodnego konfigurowania. Linki są dostępne w różnych rozwiązaniach (materiał, grubość, pokrycie). Położenie wyjścia linki i wyjścia podłączenia są najczęściej wybierane w krokach 90°. Niektóre typy urządzeń posiadają opcjonalnie hamulec linki (zapobieganie przed odrzutem) i rozszerzenia dla wyższych stopni ochrony przy wyjściu linki. Rozwiązania przygotowane specjalnie dla klienta czy też wersje OEM są również możliwe.



Linkowe przetworniki odległości - grupa kompaktowa (do 2500 mm)

Dane techniczne
Grupa MTA MT2 SP PT1 SZG65 PT100
Zakres pomiarowy do [mm] 125 750 1250 1250 1250 2500
Dokładność[± % zakresu pomiarowego] 0,15% 0,25...0,02% 1,00...0,25% 0,28...0,02% 0,02% 0,28...0,02%
Powtarzalność[± % zakresu pomiarowego] 0,02% 0,02% 0,05% 0,05...0,02% 0,02% 0,05...0,02%
Materiał obudowy Aluminium
anodyzowane		 Aluminium
anodyzowane
(obudowa
poliwęglan)		 Tworzywo
(poliwęglan)		 Aluminium
anodyzowane
/ABS		 Aluminium
anodyzowane		 Aluminium
anodyzowane
malowane
proszkowo
Stopień ochrony IP65 IP50 IP50 IP65...67
w zależności
od wykonania		 IP65 IP50
Obudowa
Stal szlachetna
pokrywana nylonem		 • • • • - •
Stal szlachetna - - - - - -
Tworzywo termoplastyczne - - - - - -
Linka pomiarowa
Potencjometr • • • • - •
Prądnica techometryczna - - - - - -
0...10VDC - - - • - •
4-20 mA - - - • - •
Enkoder inkrementalny - • • • • •
RS 232 - - - • - -
CAN Bus - - - • - -
Devicenet - - - • - -
Enkoder absolutny - - - - (•) -
Podłączenie elektryczne
Kabel do lutowania - • • - - -
Przewody • - - - - -
Kabel do przyrządów • • • • (•) •
Wtyk - • - • • •
Właściwości
Cechy - - - Ochrona przed
odrzutem		 - -
Typowe zastosowanie Pomiary
w ograniczonej
przestrzeni		 Pomiary z dużym
przyspieszeniem
(np.próby lotnicze,
samochodowe)		 Uniwersalny, odporny
na odchylenia od
osi oraz swobodne
zwolnienie linki		 Mechaniczne testy
materiałów lub
pojazdów bez dużych
przyspieszeń		 Windy, pojazdy,
przenośniki,
platformy		 Testy mechaniczne
w laboratoriach


Linkowe przetworniki odległości - grupa do zastosowań przemysłowych (do 42500 mm)

Grupa PT5 PT8000 SZG81 SZG122 PT9000 PT9000er
Dane techniczne
Zakres pomiarowy
do [mm]		 6250 1500 6250 4300 13750 42500
Dokładność
[± % zakresu pomiarowego]		 0,28...0,02% 0,28...0,02% 0,02% 0,02% 0,12...0,02% 0,05...0,02%
Powtarzalność
[± % zakresu pomiarowego]		 0,05...0,02% 0,05...0,02% 0,02% 0,02% 0,05...0,02% 0,05...0,02%
Materiał obudowy Aluminium
anodyzowane		 Aluminium
malowane proszkowo
lub stal szlachetna		 Aluminium
anodyzowane		 Aluminium
anodyzowane		 Aluminium
pokrywane lub stal
szlachetna		 Aluminium
pokrywane lub stal
szlachetna
Stopień ochrony IP65...67* IP65...68* IP65 IP65 IP65...68* IP65...67*
Obudowa
Stal szlachetna
pokrywana nylonem		 • • • • • •

(stal szlachetna
przy dużych
odległościach
pomiarowych)
Stal szlachetna • • - • • -
Tworzywo termoplastyczne • • - • • -
Linka pomiarowa
Potencjometr • • • • • •
Prądnica techometryczna • - - - • -
0...10VDC • • - • • •
4-20 mA • • - • • •
Enkoder inkrementalny • • • • • •
RS 232 • • - • • •
CAN Bus • • - - • •
Devicenet • • - • • •
Enkoder absolutny - - (•) (•) - -
Podłączenie elektryczne
Kabel do przyrządów • • (•) (•) • •
Wtyk • • • • • •
Właściwości
Cechy - 1) różne prowadzenia
przewodów
2) wykonanie EX
3) zintegrowane
szczotki		 - - 1) opcjonalnie
podwyższona siła
cofania przewodu
2) wykonanie EX
3) system szczotek
4) system
blokowania kabla		 Wykonanie EX

(*) W zależności od rozwiązania.
