Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu
proszę używać znaków łacińskich
Typ | Nr.katalogowy | Opak. | ||
---|---|---|---|---|

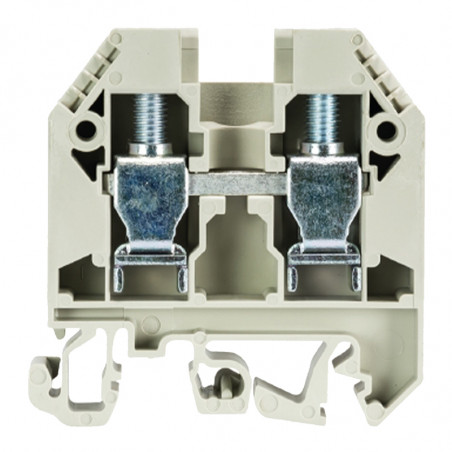

Złącza rozłączalne przewodu zerowego | WKN 4 ETK/U | 57.504.8155.0 | 100 | |
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | 35x27x7,5 EN 50022 | 98.300.0000.0 | 1 |
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 | 98.360.0000.0 | 1 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 G-32 | 98.190.0000.0 | 1 |
2. Listwa zamykająca ze stopką U | szer. 10 mm | WE1/U | Z5.523.5753.0 | 100 |
Listwa zamykająca TS 35 z wkrętem | szer. 8 mm | 9708/2 S35 | Z5.522.8553.0 | 100 |
Listwa zamykająca TS 32 z wkrętem | szer. 7,5 mm | 9708 | Z5.522.7053.0 | 100 |
3. Płytka zamykająca gr. 1,5 mm | barwa: szara | |||
barwa: nieb. | APN 4 ETK | 07.312.1155.0 | 10 | |
Płytka zamykająca gr. 2 mm | barwa: szara | |||
barwa: nieb. | ||||
4. Ścianka rozdzielająca gr. 1,5 mm | barwa: szara | |||
barwa: nieb. | ||||
Ścianka rozdzielająca gr. 2 mm | barwa: szara | |||
barwa: nieb. | ||||
Ścianka rozdzielająca gr. 3 mm | barwa: szara | |||
barwa: nieb. | ||||
5. Uchwyt szyny dla szyny zbiorczej 10x3 | szer. 4 mm | WKISH/U | 01.108.3255.0 | 10 |
6. Szyna zbiorcza E-Cu, 10 x 3 | L = 1 m | 9813 M | 98.290.0000.0 | 1 |
Szyna zbiorcza ocynowana, 10x3 | L = 1 m | 9813 MSN | 98.290.1000.0 | 1 |
7. Złącza połączeń, dla szyny zbiorczej | barwa: nieb. | |||
Złącza połączeń, dla szyny zbiorczej | barwa: bez pokr. | |||
8. Pojedyncza osłona zwieracza łączącego z możliw. opisu | AD VB 4 żółty | 04.326.2153.8 | 10 | |
9. Płytka rozdzielająca z możliwością opisu | ||||
10. Taśma osłonowa dla zwieracza łączącego dla 10 złączy | ||||
Taśma osłonowa ze znakiem ostrzegaw. dla 4 złączy |
Typ | Nr.katalogowy | Opak. | ||
---|---|---|---|---|
Złącza rozłączalne przewodu zerowego | WKN 10 ETK/U | 57.510.8155.0 | 50 | |
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | 35x27x7,5 EN 50022 | 98.300.0000.0 | 1 |
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 | 98.360.0000.0 | 1 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 G-32 | 98.190.0000.0 | 1 |
2. Listwa zamykająca ze stopką U | szer. 10 mm | WE1/U | Z5.523.5753.0 | 100 |
Listwa zamykająca TS 35 z wkrętem | szer. 8 mm | 9708/2 S35 | Z5.522.8553.0 | 100 |
Listwa zamykająca TS 32 z wkrętem | szer. 7,5 mm | 9708 | Z5.522.7053.0 | 100 |
3. Płytka zamykająca gr. 1,5 mm | barwa: szara | |||
barwa: nieb. | APN 10 ETK | 07.312.0955.0 | 10 | |
Płytka zamykająca gr. 2 mm | barwa: szara | |||
barwa: nieb. | ||||
4. Ścianka rozdzielająca gr. 1,5 mm | barwa: szara | |||
barwa: nieb. | ||||
Ścianka rozdzielająca gr. 2 mm | barwa: szara | |||
barwa: nieb. | ||||
Ścianka rozdzielająca gr. 3 mm | barwa: szara | |||
barwa: nieb. | ||||
5. Uchwyt szyny dla szyny zbiorczej 10x3 | szer. 4 mm | WKISH/U | 01.108.3255.0 | |
6. Szyna zbiorcza E-Cu, 10 x 3 | L = 1 m | 9813 M | 98.290.0000.0 | 1 |
Szyna zbiorcza ocynowana, 10x3 | L = 1 m | 9813 MSN | 98.290.1000.0 | 1 |
7. Złącza połączeń, dla szyny zbiorczej | barwa: nieb. | |||
Złącza połączeń, dla szyny zbiorczej | barwa: bez pokr. | |||
8. Pojedyncza osłona zwieracza łączącego z możliw. opisu | AD VB 10 żółty | 04.326.2353.8 | 10 | |
9. Płytka rozdzielająca z możliwością opisu | ||||
10. Taśma osłonowa dla zwieracza łączącego dla 10 złączy | ||||
Taśma osłonowa ze znakiem ostrzegaw. dla 4 złączy |
Typ | Nr katalogowy | Opak. | ||
---|---|---|---|---|
Złącza rozłączalne przewodu zerowego | WKN16ETK/U | 57.516.8155.0 | 50 | |
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | 35x27x7,5 EN 50022 | 98.300.0000.0 | |
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 | 98.360.0000.0 | 1 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 6-32 | 98.190.0000.0 | 1 |
2. Listwa zamykająca ze stopką U | szer. 10 mm | WE1/U | Z5.523.5753.0 | 100 |
Listwa zamykająca TS 35 z wkrętem | szer. 8 mm | 9708/2 S35 | Z5.522.8553.0 | 100 |
Listwa zamykająca TS 32 z wkrętem | szer. 7,5 mm | 9708 | Z5.522.7053.0 | 100 |
3. Płytka zamykająca gr. 1,5 mm | barwa: szara | |||
barwa: nieb. | APN 16 ETK | 07.312.0855.0 | 10 | |
Płytka zamykająca gr. 2 mm | barwa: szara | |||
barwa: nieb. | ||||
4. Ścianka rozdzielająca gr. 1,5 mm | barwa: szara | |||
barwa: nieb. | ||||
Ścianka rozdzielająca gr. 2 mm | barwa: szara | |||
barwa: nieb. | ||||
Ścianka rozdzielająca gr. 3 mm | barwa: szara | |||
barwa: nieb. | ||||
5. Uchwyt szyny dla szyny zbiorczej 10x3 | szer. 4 mm | WKI SH/U | 01.108.3255.0 | 10 |
6. Szyna zbiorcza E-Cu, 10 x 3 | L = 1 m | 9813 M | 98.290.0000.0 | 1 |
Szyna zbiorcza ocynowana, 10x3 | L = 1 m | 9813 MSN | 98.290.1000.0 | 1 |
7. Złącza połączeń, dla szyny zbiorczej | barwa: nieb. | |||
Złącza połączeń, dla szyny zbiorczej | barwa: bez pokr. | |||
8. Pojedyncza osłona zwieracza łączącego z możliw. opisu | AD VB 16 żółty | 04.326.2453.8 | 1 | |
9. Płytka rozdzielająca z możliwością opisu | ||||
10. Taśma osłonowa dla zwieracza łączącego dla 10 złączy | ||||
Taśma osłonowa ze znakiem ostrzegaw. dla 4 złączy |
Typ | Nr katalogowy | Opak. | Typ | Nr katalogowy | Opak. | ||
---|---|---|---|---|---|---|---|
Złącza rozłączalne przewodu zerowego | |||||||
Wyposażenie | |||||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | ||||||
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | ||||||
Szyna montażowa 32, szyna G | L = 2 m | ||||||
2. Listwa zamykająca ze stopką U | szer. 10 mm | ||||||
Listwa zamykająca TS 35 z wkrętem | szer. 8 mm | ||||||
Listwa zamykająca TS 32 z wkrętem | szer.7,5 mm | ||||||
3. Płytka zamykająca gr. 1,5 mm | barwa: szara | ||||||
barwa: nieb. | |||||||
Płytka zamykająca gr. 2 mm | barwa: szara | ||||||
barwa: nieb. | |||||||
4. Ścianka rozdzielająca gr. 1,5 mm | barwa: szara | ||||||
barwa: nieb. | |||||||
Ścianka rozdzielająca gr. 2 mm | barwa: szara | ||||||
barwa: nieb. | |||||||
Ścianka rozdzielająca gr. 3 mm | barwa: szara | ||||||
barwa: nieb. | |||||||
5. Uchwyt szyny dla szyny zbiorczej 10x3 | szer. 4 mm | ||||||
6. Szyna zbiorcza E-Cu, 10 x 3 | L = 1 m | ||||||
Szyna zbiorcza ocynowana, 10x3 | L = 1 m | ||||||

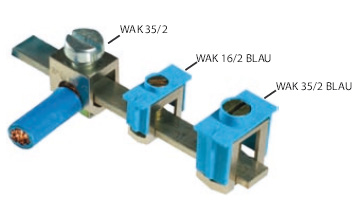

7. Złącza połączeń, dla szyny zbiorczej | barwa: nieb. | WAK16/2 niebieski |
30.4S4.3021.6 | 100 | WAK 35/2 niebieski | 30.494.4021.6 | |
Złącza połączeń, dla szyny zbiorczej | barwa:bez pokr. | WAK35/2 | 30.494.4121.0 | 50 | |||
8. Pojedyncza osłona zwieracza łączącego z możliw. opisu | |||||||
9. Płytka rozdzielająca z możliwością opisu | |||||||
10. Taśma osłonowa dla zwieracza łączącego dla 10 złączy | |||||||
Taśma osłonowa ze znakiem ostrzegaw. dla 4 złączy |
Typ | Nr katalogowy | Opak. | ||
---|---|---|---|---|
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona | WK 4 SL/U | 57.504.9055.0 | 100 | |
Złącze przewodu ochronnego EEx e ze stopką U1) | WK 4 SL/U2) | 57.504.9055.0 | 100 | |
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | 35x27x7,5 EN 50022 | 98.300.0000.0 | 1 |
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 | 98.360.0000.0 | 1 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 6-32 | 98.190.0000.0 | 1 |
Typ | Nr katalogowy | Opak. | ||
---|---|---|---|---|
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona | WK 6 SL/U | 57.506.9055.0 | 100 | |
Złącze przewodu ochronnego EEx e ze stopką U1) | W K6 SL/U2) | 57.506.9055.0 | 100 | |
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | 35x27x7,5 EN 50022 | 98.300.0000.0 | 1 |
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 | 98.360.0000.0 | 1 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 G-32 | 98.190.0000.0 | 1 |
Typ | Nr katalogowy | Opak. | ||
---|---|---|---|---|
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona | WKN 10 SL/U | 57.510.9055.0 | 50 | |
Złącze przewodu ochronnego EEx e ze stopką U1) | WKN 10 SL/U2) | 57.510.9055.0 | 50 | |
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | 35x27x7,5 EN 50022 | 98.300.0000.0 | 1 |
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 | 98.360.0000.0 | 1 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 G-32 | 98.190.0000.0 | 1 |
Typ | Nr katalogowy | Opak. | ||
---|---|---|---|---|
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona | WKN 16 SL/U | 57.516.9055.0 | 50 | |
Złącze przewodu ochronnego EEx e ze stopką U1: | WKN 16 SL/U2) | 57.516.9055.0 | 50 | |
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | 35x27x7,5 EN 50022 | 98.300.0000.0 | 1 |
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 | 98.360.0000.0 | 1 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 G-32 | 98.190.0000.0 | 1 |
Typ | Nr katalogowy | Opak. | ||
---|---|---|---|---|
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona | WKN 35 SL/U | 57.535.9055.0 | 20 | |
Złącze przewodu ochronnego EEx e ze stopką U1: | WKN 35 SL/U2) | 57.535.9055.0 | 20 | |
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | 35x27x7,5 EN 50022 | 98.300.0000.0 | 1 |
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 | 98.360.0000.0 | 1 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 G-32 | 98.190.0000.0 | 1 |
Dla złączy przewodu ochronnego powyżej 70 mm2 z uwagi na obciążalność prądową, wolno stosować wyłącznie szyny montażowe z miedzi elektrolitycznej.
Typ | Nr katalogowy | Opak. | ||
---|---|---|---|---|
Złącze przew. ochron, ze stopką U barwa: żółto/ zielona | WKN 70 SL/U | 57.570.9055.0 | ||
Złącze przewodu ochronnego EEx e ze stopką Un | ||||
Wyposażenie | ||||
1. Szyna mont. 35, szyna okryw. wys. 7,5 mm | L = 2 m | |||
Szyna mont. 35, szyna okryw. wys. 15 mm | L = 2 m | 35x24x15 EN 50022 CU | 98.380.0000.0 | 10 |
Szyna montażowa 32, szyna G | L = 2 m | 9006 EN 50035 G-32 ECU | 98.220.0000.0 | 10 |
Uwaga:
*) Nominalne wartości do sąsiedniego złącza przelotowego tego samego typoszeregu i wielkości
1) Złącza EEx e wymagają certyfkacji. Obowiązują odpowiednie dane w certyfkacie (np. 660V)
2) Częściowe poświadczenie dla certyfkacji EExe II ASEV 91.1 B11638U
Jesteś zainteresowany tym produktem? Potrzebujesz dodatkowych informacji lub indywidualnej wyceny?
