Encoder incremental cu intrare în arbore seria SCH50B
  • Encoder incremental cu intrare în arbore seria SCH50B

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Scancon

Encoder incremental cu intrare în arbore seria SCH50B

Codificatorul SCH50B este proiectat pentru măsurarea deplasărilor unghiulare, adică pentru măsurarea unghiului de rotație și a vitezei de rotație. Traductorul vă permite să determinați poziția relativă prin numărarea impulsurilor. Direcția de mișcare poate fi recunoscută prin schimbarea de fază a canalelor A și B, astfel încât electronica care cooperează trebuie să adauge sau să scadă impulsurile de intrare. Canalul zero C (index) înseamnă o poziție absolută la fiecare revoluție a traductorului care poate fi utilizată pentru a determina poziția zero a sistemului de măsurare. Rezoluția traductorului este determinată în divizii care corespund numărului de linii de pe cadranul pasului traductorului pentru o revoluție completă. Traductorul este realizat în tehnologia SMD care garantează durabilitate excelentă și fiabilitate a dispozitivului. Gradul de etanșeitate a carcasei de protecție IP 65 permite utilizarea transmițătorului în condiții de operare dure. Encoderul poate fi conectat cu ușurință la sistemul de automatizare industrială PLC. Acest lucru garantează un consum redus de energie și o gamă largă de convertoare de la 4.5 la 30 VCC.


Parametri electrici
- Semnal de ieșire: incremental (canalele A și B)
- Semnal care indică poziția zero. canal Z (un impuls pe revoluție)
- Tip de ieșire: cu tip de sarcină activă „totempole”
- Putere de aprovizionare: 4,5...30VDC
  (protecție împotriva conexiunii inverse)
- Consum curent fără sarcină: max 45 mA
- Curent maxim de încărcare pe canal: 30 mA (protectie la scurtcircuit)
- Tensiunea de ieșire
corespunzătoare semnalului '0': max 500mV la curent I = 10 mA
- Tensiunea de ieșire
corespunzătoare semnalului '1': min 600mV la curent I = 10 mA
  max 1,3V la curent I = 25 mA
- Frecvența maximă: 300 kHz

- Temperatura de operare:

 - 40...85°C
- Semnal de ieșire: standard


cu susul în jos
  diferențial (compatibil cu RS422A)

Parametri mecanici
 -Greutate: 150g
- Material: carcasă: aluminiu
  intrarea arborelui: alamă
  rulment: bilă unsă
- Diametrul rolei: Ø6mm, Ø8mm
- Sarcina axială admisă: 20N
- Sarcina radială admisă: 20N
- Viteza maximă: 12000 rot./min.
- Grad de protecție: IP65

INKREMENTALNY ENKODER Z WEJŚCIEM NA WAŁEK SERII SCH50B obwód wyjściowy

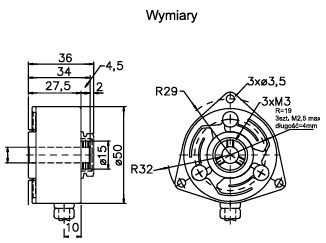

INKREMENTALNY ENKODER Z WEJŚCIEM NA WAŁEK SERII SCH50B wymiar

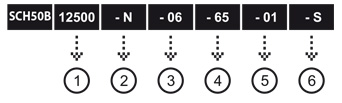

Număr de catalog
