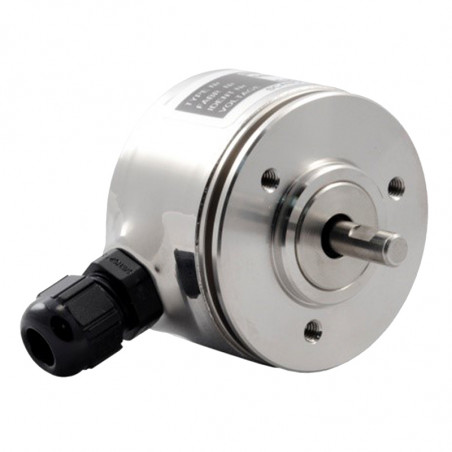

Traductoare cu impulsuri rotative (ENCODERS)

Există două tipuri de traductoare: - incremental și absolut - care funcționează după principii diferite.

Traductor incremental
- are linii opace de codare marcate pe discul rotorului transparent.
Prin rotirea cadranului, este generat un semnal de lumină "0 - 1" (lumină - întuneric), care în sistemul electronic al convertorului este convertit într-un semnal digital de ieșire.
Valoarea măsurată este creată prin adăugarea impulsurilor din sistemul electronic extern. Numărul maxim de bare de codare este 5000, iar rezoluția unghiulară corespunzătoare la 360 ° / 5000, adică aproximativ 4,3 ''.

Traductor absolut
- are un cod digital pe cadran, cel mai adesea Grey - mai puțin adesea standard binar sau BCD.
Rezoluția traductorului (1 rev.) Este de 10, 12 sau 13 biți - scutul are 10, 12 sau 13 cercuri, cu secțiuni transparente și opace, care sunt sursa semnalelor „0 - 1” pentru emițător și receptor de lumină (întuneric - lumină) .

Tip	SCA50	SCA58	SCH50I	SCH50IF	SCH50F	SCH50B	SCH50L
Parametri mecanici
Max.rpm.[min-1]	12000	12000	3000	6000	12000	12000	6000
Diametrul axului / găurii [mm]	6/8/10 1/4" / 3/8"	6/6,35/8/10	10/12/14	10/12/14/15	6/8	6/8	6/8
Max. dimensiuni [mm]	Ø50 x 49	Ø58 x 44(45)	Ø50(75) x 38	Ø50(75) x 40	Ø50(57,5) x 34	Ø50(57,5) x 36	Ø50(57,5)x40
Max. Load. ax / ax [N]	20/20	20/20	50/50	50/50	20/20	20/20	20/20
Max. temp. de lucru [°C]	-40 ... 85	-40 ... 85	-40 ... 85	-40 ... 85	-40 ... 85	-40 ... 85	-40 ... 85
Grad de protecție	IP 65 (IP 67)	IP 65 (IP 67)	IP 65	IP 65	IP 65	IP 65	IP 65
Max. Rezoluția [ppr]	12500	12500	12500	12500	12500	12500	12500
Parametri electrici
Ieșire	cu sarcină activă (tip „pol totem”)
Tensiunea de alimentare  [VDC]	4,5..30
Tipul de cablu	8 fire (0,14mm2) răsucite în perechi / ecranate
Protectie la scurtcircuit	Oprire termică la 155OC
Max. Frecvența. puls [kHz]	300

Natură	Nano	Micro	Mini	Oțel inoxidabil	Industrial	Industria grea	Execuție Ex
Tip	SC09	SCA18	SCH24	SCA50-SR	SCA80	2RMHD	2REX-H-SR
Parametri mecanici
Max. rpm. [min-1]	12000	12000	12000	6000	6000	3000	1500
Diametrul axului / găurii[mm]	2	4	2/3/4	6/8/10	10	15	10/12/14/15
Max. dimensiuni [mm]	09 x 20	018 x 31	024 x 21.3				084 x 68
Max. Load. ax / ax [N]	20/20	20/20	20/20	20/20	50/100	250/250	50/50
Max. temp. de lucru [°C]	0 ... 70	0 ... 70	-40 ... 80	-40 ... 80	-40 ... 80	-40 ... 80	-40 ... 80
Grad de protecție	IP 54	IP 50	IP 64	IP 67	IP 67	IP 65	IP 67
Max. Rezoluția[ppr]	1000	5000	5000	12500	12500	7500	12500
Parametri electrici
Ieșire	cu sarcină activă (tip „câmp totem”)	NPN colector deschis	cu sarcină activă (tip „pol totem”)
Tensiunea de alimentare [VDC]	5 ±10%	5 ±10%	4,5..30
Tip de cablu		Bandă cu 8 fire (0,14mm2)	5-fire (0,14mm2) sau cu 8 fire (0,05mm2) ecranate	8 fire (0,14mm2) perechi răsucite / ecranate		5 fire-(0,14mm2) sau cu 8 fire (0,05mm2)	8 fire (0,14mm2) perechi răsucite / ecranate
Protectie la scurtcircuit	Oprire termică la 155°C
Max. Frecvența. puls  [kHz]	200	200	200	300	300	200	300
