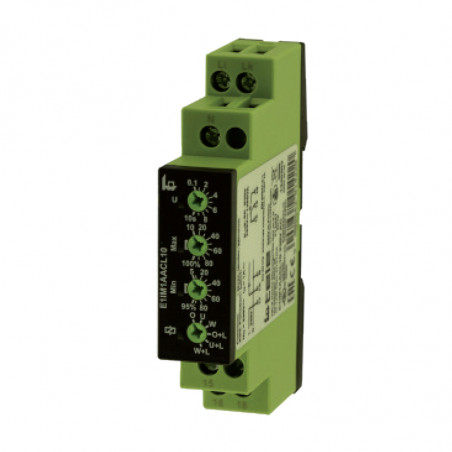

Releul de monitorizare monofazat E1IM1AACL10
  • Releul de monitorizare monofazat E1IM1AACL10

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TELE Haase

Releul de monitorizare monofazat E1IM1AACL10

  • E1IM1AACL10
  • Valoare evaluată 1A AC
  • Ieșire 1 x przełączalne
  • Numărul de faze jednofazowe
  • alimentare electrică 230V AC
  • Funcţie zanik, asymetria, kolejność faz

Releul de monitorizare monofazat E1IM1AACL10

Descriere

Releul de monitorizare TELE are o autonomie de curent de la 50mA AC la 1A AC. Utilizatorul are de ales 3 funcții (în variantă cu sau fără zăvod) și o ieșire releu. E1IM1AACL10 a fost creat pentru sistemele de distribuție a energiei electrice sau dulapurile de control. Avantajul său mare este posibilitatea furnizării unei tensiuni standard de 230V AC. Are dimensiuni compacte (lățime 17,5 mm) și este proiectat pentru a fi montat pe o șină DIN. Poate fi utilizat în multe aplicații datorită certificatelor de conformitate cu UE, UL, CUL și EAC.



Funcții
  • PESTE - supracurent
  • UNDER - sub-curent
  • WIN - fereastră
  • OVER + LATCH - supra-curent cu un zăvor
  • UNDER + LATCH - sub-curent cu zăvor
  • WIN + LATCH - fereastră cu zăvor

Aplicații
Monitorizarea lămpilor LED


Date tehnice:


Circuitul de intrare
Putere 230V AC
Terminale Li-N
Toleranța tensiunii de alimentare -15…15% UN
Frecvență 48-63Hz AC
Ciclul zilnic de lucru 100%
Resetați timpul 500ms
Forma undei de intrare Sinus
Tensiunea de pornire a lucrului > 20% tensiunea de alimentare
Categorie de supratensiune III (conform IEC 60664-1)

Tensiune nominală de supratensiune

 4kV
Circuitul de ieșire
Natură 1 contact SPDT fără potențial conectat
Tensiune nominală 250V AC
Capacitate de conectare 1250VA (5A / 250V AC)
Protecție

Racord de siguranță rapid 5A
Durata de viață (mecanică) 20 x 106 operatii
Timp de viață (electric) 2 x 105 operațiuni (încărcare 1000VA rez.)
Frecvența de comutare Max. 6/min (Sarcină reziduală 1000VA) (conform IEC 60947-5-1)
Categorie de supratensiune III (conform IEC 60664-1)
Tensiune nominală de supratensiune 4kV


Circuitul de măsurare
Cantitate măsurată Curent AC sinusoidal 48…63Hz
Intrare 1A, AC
Terminale Li, Lk
Capacitate de suprasarcină 2A
Curent de pornire 1s: 10A
3s: 5A
Rezistența la intrare 47mΩ
Categorie supracurentă III (conform IEC 60664-1)
Tensiunea impulsului nominal 4kV
Indicatorii
LED verde - lumină constantă

Indicator de tensiune de alimentare
LED roșu - lumină constantă Rata de eroare a constrângerii date
LED roșu - intermitent Indicator de întârziere pentru o anumită constrângere
LED galben - lumină constantă Indicator de ieșire releu


Precizie
Precizia bazei ≤ 5% valoarea nominală
Setarea preciziei ±5% valoarea nominală
Precizia repetiției ≤2% valoarea nominală
Influența tensiunii -
Influența temperaturii ≤ 0.1% / °C
Condiții de mediu
Temperatura ambientală -25 to +55°C (conform IEC 60068-1)
Temperatura de depozitare -25 până la +70°C
Temperatura de transport -25 până la +70°C
Umiditatea aerului 15% to 85% (conform IEC 60721-3-3)
Gradul de poluare 2 (conform IEC 60664-1)


Vedere exterioară
Materialul carcasei Plastic auto-stingător
Grad de protecție Carcasă: IP40
Terminale: IP20
Cuplul de strângere a clemelor Max. 1Nm
Capacitatea terminalului 1x0.5…2.5mm2  terminale cu mai multe nuclee
1x4mm2 fără terminare cu mai multe nuclee
2x0.5…1.5mm2  terminale cu mai multe nuclee
2x2.5mm2 fără terminare cu mai multe nuclee
Montare pe șină DIN
Greutate 72g



Conexiune




Dimensiuni
