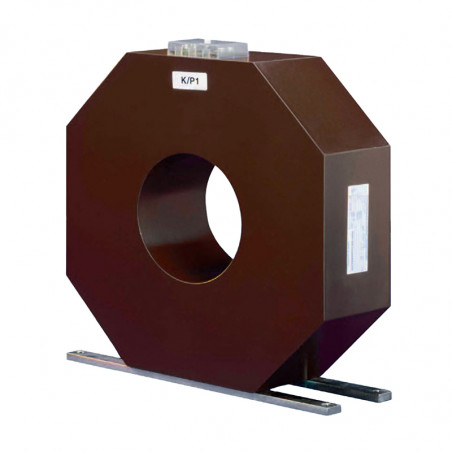

GSA (F) - transformatoare de curent interior și exterior în carcasă de rășină

Aceste transformatoare au miezuri dintr-o tablă subțire de oțel electric înfășurat într-o formă toroidă care asigură o permeabilitate ridicată. Un fir de cupru era înfășurat uniform în jurul miezurilor. Pentru construcții cu curent ridicat, în miez au fost construite bobine speciale de stabilizare pentru a contracara efectele câmpurilor externe. În funcție de cerințele clienților, fiecare carcasă poate conține până la cinci nuclee.

Bornele de ieșire sunt echipate cu șuruburi M5, iar capacul transparent din policarbonat oferă protecție împotriva contactului accidental. Metoda de producție a carcaselor GSA și a materialului din care sunt fabricate asigură o dimensionare aproape liberă. Pentru a asigura o rezistență mecanică și electrică adecvată a transformatoarelor, acestea au fost acoperite cu un strat de poliuretan înainte de a fi încorporate în rășină epoxidică. Proiectarea transformatoarelor permite montarea în orice poziție cu patru șuruburi. În plus, nu necesită întreținere. În plus, transformatoarele exterioare sunt încorporate într-o carcasă din aluminiu cu protecție IP54. Conexiunea la terminalele de ieșire s-a făcut printr-o glandă PG16 condusă din carcasă.

Dacă transformatorul trebuie instalat în locuri unde apar vibrații puternice (de exemplu generatoare), designul transformatorului poate fi consolidat (seria GSAG).

Fiecare transformator este supus, în ultima etapă de producție, a unei serii de teste standard pentru a verifica conformitatea produsului cu standardele naționale și internaționale.

Notă: Deschiderea circuitului secundar al transformatorului de curent în timpul funcționării poate provoca o creștere bruscă a tensiunii la valori extrem de mari, ceea ce poate provoca deteriorarea dispozitivului și șoc electric la personalul de operare.

Date nominale :
