Producător: ELEQ

IGW - transformatoare de curent de interior de medie tensiune

IGW - transformatoare de curent de interior de medie tensiune

Transformatoarele tip IGW sunt utilizate pentru funcțiile de măsurare și protecție
în comutatoarele de tensiune medie de 24kV
cu curenți nominali de până la 3000A.

Transformatoarele tip IGW   sunt construite în turnări de rășină acoperite din interior cu acoperire poliuretanică, adică înfășurare primară și secundară
și un circuit magnetic sunt încorporate în el într-o singură operație pentru a asigura o rezistență de izolare adecvată. Circuitul magnetic este format din maximum trei nuclee toroidale formate din pachete de bobine din feromagnetic moale, cu permeabilitate ridicată, fiecare miez înfășurat separat. Bornele de ieșire sunt echipate cu șuruburi M5. Unul dintre bornele fiecărei înfășurări secundare poate fi conectat la baza de montare, asigurând astfel împământarea secundară necesară. Terminalul de protecție M8 este situat pe partea din spate a carcasei transformatorului. În plus, bornele de ieșire sunt echipate cu un capac auto-stingător de blocare din policarbonat transparent pentru a proteja împotriva contactului accidental. Pentru versiunile cu mai mult de șase perechi de terminale, pe partea din spate a carcasei se află o cutie de borne ascunsă suplimentară. În faza finală de producție, fiecare transformator este supus unor teste de rutină pentru a verifica conformitatea produsului cu standardele naționale și internaționale precum VDE, IEC, BS, ANSI etc.



Pentru a satisface mai mulți curenți primari diferiți, transformatoarele din seria IGW pot fi realizate ca construcții de comutare a curentului primar pe partea primară sau secundară. Majoritatea modelelor IGW pot fi echipate cu un divizor de tensiune capacitiv la cerere, care permite conectarea printr-un indicator CK suplimentar   de prezență a tensiunii sub forma unei lămpi incandescente. Transformatoarele de susținere pentru cooperare cu schimbătoare de 36kV de medie tensiune sunt disponibile la cerere. [Nbsp] La montarea unui transformator pe o suprafață supusă vibrațiilor puternice (de exemplu generatoare), se recomandă utilizarea unui model cu rezistență crescută la vibrațiile IGWG.

Principalele dimensiuni ale modelelor IGW12C1 și IGW24D2 îndeplinesc standardul DIN 42600-8. Niciun model nu necesită întreținere și poate fi montat în orice poziție


Atenție: Deschiderea circuitului secundar al transformatorului de curent în timpul funcționării poate provoca o creștere bruscă a tensiunii la valori extrem de mari, ceea ce poate provoca deteriorarea dispozitivului și șoc electric la personalul care îl operează.

Date nominale :

Curent primar nominal 5….3000A
Curent secundar nominal 1A, 5A
Frecvență nominală 50Hz, 60Hz
Sarcina nominală În funcție de dorințele clientului
Clasa de precizie În funcție de dorințele clientului
Nivel de izolare nominal Max. 24/50/125kV
Curent termic nominal pe termen scurt Max. 1000 x IN, max 120kA
Curent dinamic nominal 2,5 x ITh
Clasa de izolare E
Temperatura de lucru -5…..+35°C
Altitudinea maximă de montare 1000 m n.p.m.
Respectă standardele VDE, IEC

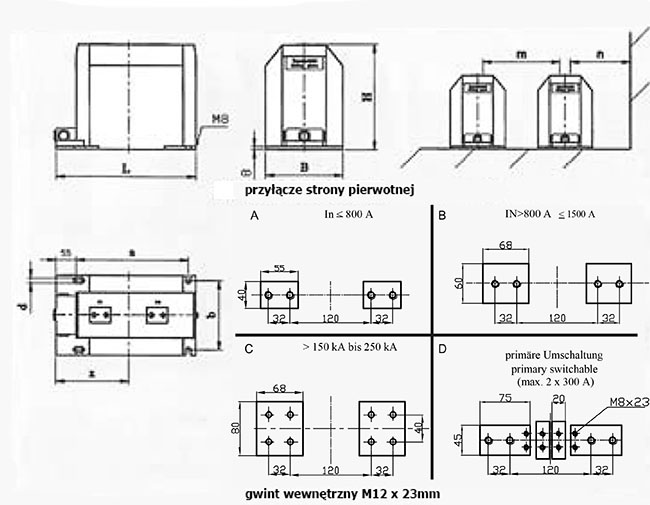

Dimensiuni:

wymairy - IGW – wnętrzowe przekładniki prądowe średniego napięcia


Tip L B H a b d x Nivelul nominal   de izolare Terminale primare
A1 260 148 220 190 125 12 155 12kV A
B1 310 148 220 240 125 12 190 12kV A D
C1 340 148 220 270 125 12 190 17,5kV A B D
D1 360 148 220 290 125 12 190 17,5kV A B D
E1 410 148 220 340 125 12 190 17,5kV A B D
F1 460 148 220 390 125 12 190 17,5kV A B D
C21 340 184 220 270 155 14 190 17,5kV A B C D
D12 355 178 280 280 150 14 195 24kV A B D
B2 310 178 280 230 150 14 190 24kV A B C D
D2 355 178 280 280 150 14 205 24kV A B C D
E2 410 178 280 335 150 14 195 24kV A B C D
H32 375 208 280 300 180 14 215 24kV A B C D
E3 405 208 300 330 180 14 195/215 24kV A B C D
E4 405 248 390 330 218 14 195 24kV A B C D
