IGHF - transformatoare de curent de medie tensiune
  • IGHF - transformatoare de curent de medie tensiune

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: ELEQ

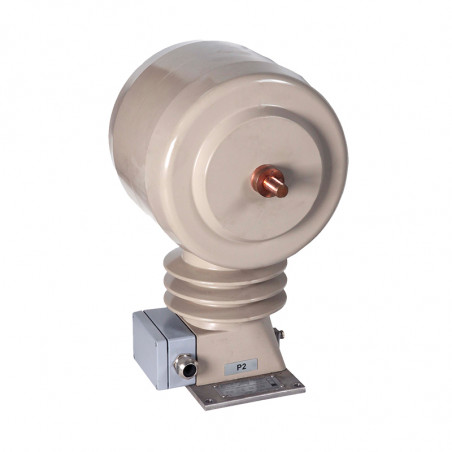

IGHF - transformatoare de curent de medie tensiune

IGHF - transformatoare de curent de medie tensiune

Transformatoarele de curent tip IGHF sunt realizate din izolație de rășină epoxidică și sunt dedicate lucrărilor
în aplicații aeriene. Nu necesită întreținere și pot fi instalate doar în poziție
verticală. Circuitul primar este conectat la bornele șinei încorporate. Circuitul secundar poate fi utilizat pentru măsurare și / sau protecție.


Date tehnice:



Execuție Carcasă de rășină epoxidică
Culoare Maro
Îndeplinește standardele VDE 0414; IEC 60044; ASCI C 57.13; BS 1675
Clasa de izolare B
Curent termic de scurtă durată 100 x IN (max. 100KkA)
Curent dinamic nominal 2,5 x ITh(max. 125kA)
Częstotliwość znamionowa 50Hz, 60Hz (alte frecvențe disponibile la cerere)
Nivel de izolare nominal Conform standardelor
Curent secundar nominal 1A, 5A (alte valori disponibile la cerere)
Sarcina nominală / clasa de precizie Depinde de numărul de nuclee, de factorul limită de precizie (ALF) și de curentul secundar nominal
Cutie de borne secundare Grad de protecție IP64
Versiuni speciale Terminale secundare comutabile


Tip

IGHF 12B 300

IGHF 24B 300

IGHF 36B 300
Nivel nominal de izolație [kV] 12/28/75 24/50/125 36/70/170
Curent primar nominal maxim [A] 3000 3000 3000
Distanța de fluaj [mm] 409 480 1124
Numărul maxim de nuclee 4 5 5
Numărul de coaste 3 4 10
Greutate [kg] 46 48 56

Schițe dimensionale cu un tabel de versiuni disponibile

IGHF - przekładniki prądowe napowietrzne średniego napięcia - wymiary

IGHF - przekładniki prądowe napowietrzne średniego napięcia wymiary


Tip A B C D Terminale secundare Coaste

IGHF 12

 300 300 350 500 8 3

IGHF 24

 300 300 395 545 10 4

IGHF 36

 300 300 542 692 10 10
