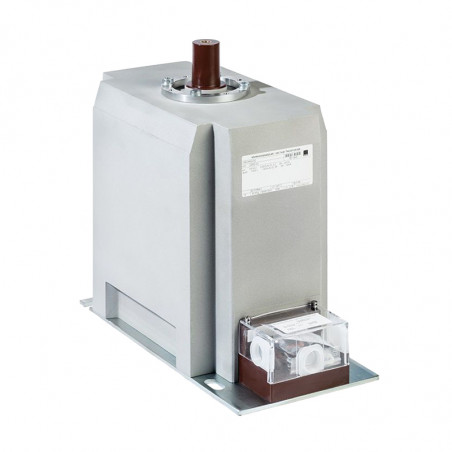

UGECAK..D1 - Transformator de tensiune medie izolată

UGECAK..D1 - Transformator de tensiune medie izolată

UGECAK este un transformator izolat de tensiune medie, protejat suplimentar împotriva câmpurilor externe nedorite, care permite instalarea fără a ține cont de distanța necesară între faze. Acest produs este inundat într-o carcasă din rășină epoxidică, care asigură o izolare adecvată și protejează împotriva contactului cu părțile active. Transformatorul poate măsura tensiunea până la 12kV și are terminale adaptate pentru ambele tipuri de mufe conice. UGECAK este echipat cu prize conice conform DIN47636. Transformatorul de tensiune poate fi utilizat în comutatoarele de tensiune medie, nu necesită întreținere și poate fi montat în orice poziție. Bornele secundare sunt acoperite cu un capac transparent cu grad de protecție IP20. Produsul este aprobat de GOST.



Date generale

Folosire Aparatura de comutare  SN
Standard IEC61869-3, VDE 0414
Nivel de izolare nominal Do 12/28/75kV
Tensiunea primară nominală maximă 11/ √3 kV
Factorul de tensiune 1.9UN /8h, 1.2UN/ciągle
Tensiune secundară nominală 100/ √3 V sau alte valori de 110 / √ V V disponibile la cerere
Sarcina nominală Conform cererii clientului
Np. 2.5, 5, 10, 15, 30 VA
Clasa de precizie Conform cererii clientului
Np. 0.2, 3P
Limita de putere

500VA măsurare înfășurare
Înfășurare auxiliară 100VA
Frecvență nominală Conform cererii clientului
Np. 50/60 Hz
Clasa de izolare E
Terminale secundare Protejat de un capac transparent cu protecție IP20


Dimensiuni

UGECAK..D1 – Izolowany przekładnik napięciowy średniego napięcia - wymiary



Schema de conectare

UGECAK..D1 – Izolowany przekładnik napięciowy średniego napięcia - schemat połączęń
