Producător: ELEQ

UGECAK..D2 - Transformator de tensiune medie izolată

UGECAK..D2 - Transformator de tensiune medie izolată

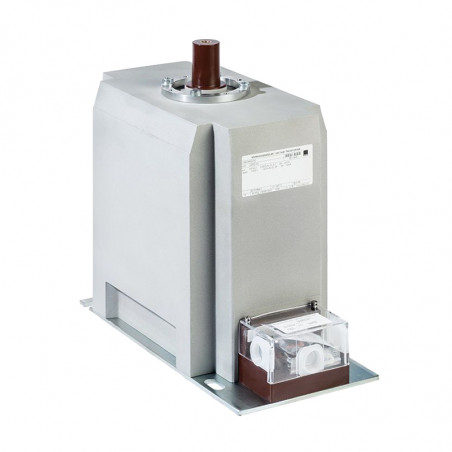

UGECAK este un transformator izolat de tensiune medie protejat suplimentar împotriva câmpurilor externe nedorite, care permite instalarea fără a ține cont de distanța necesară între faze. Acest produs este inundat într-o carcasă din rășină epoxidică care asigură o izolare adecvată și protejează împotriva contactului cu părțile active. Transformatorul poate măsura tensiunea până la 24kV și are terminale adaptate pentru ambele tipuri de mufe conice. UGECAK este echipat cu prize conice conform DIN47636. Transformatorul de tensiune poate fi utilizat în comutatoarele de tensiune medie, fără întreținere și poate fi montat în orice poziție. Terminalele secundare sunt acoperite cu un capac transparent, cu protecție IP20. Produsul este aprobat de GOST.



Date generale

Folosire Aparatura de comutare SN
Standard IEC61869-3, VDE 0414
Nivel de izolare nominal Do 24/50/125kV
Tensiunea primară nominală maximă 11/√3 kV
Factorul de tensiune 1.9UN /8h, 1.2UN/constant
Tensiune secundară nominală 100/√3 V sau alte valori de 110 / √ V V disponibile la cerere
Sarcina nominală Conform cererii clientului
Np. 2.5, 5, 10, 15, 30 VA
Clasa de precizie Conform cererii clientului
Np. 0.2, 3P
Limita de putere

500VA măsurare înfășurare
Înfășurare auxiliară 100VA
Frecvență nominală

Conform cererii clientului
De exemplu, 50/60 Hz
Clasa de izolare E
Terminale secundare Protejat de un capac transparent cu protecție IP20


Dimensiuni

UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia wymiary

Schema de conectare

UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia - schemat połączeń

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

UGECAK..D2 - Transformator de tensiune medie izolată

UGECAK este un transformator izolat de tensiune medie protejat suplimentar împotriva câmpurilor externe nedorite, care permite instalarea fără a ține cont de distanța necesară între faze. Acest produs este inundat într-o carcasă din rășină epoxidică care asigură o izolare adecvată și protejează împotriva contactului cu părțile active. Transformatorul poate măsura tensiunea până la 24kV și are terminale adaptate pentru ambele tipuri de mufe conice. UGECAK este echipat cu prize conice conform DIN47636. Transformatorul de tensiune poate fi utilizat în comutatoarele de tensiune medie, fără întreținere și poate fi montat în orice poziție. Terminalele secundare sunt acoperite cu un capac transparent, cu protecție IP20. Produsul este aprobat de GOST.



Date generale

Folosire Aparatura de comutare SN
Standard IEC61869-3, VDE 0414
Nivel de izolare nominal Do 24/50/125kV
Tensiunea primară nominală maximă 11/√3 kV
Factorul de tensiune 1.9UN /8h, 1.2UN/constant
Tensiune secundară nominală 100/√3 V sau alte valori de 110 / √ V V disponibile la cerere
Sarcina nominală Conform cererii clientului
Np. 2.5, 5, 10, 15, 30 VA
Clasa de precizie Conform cererii clientului
Np. 0.2, 3P
Limita de putere

500VA măsurare înfășurare
Înfășurare auxiliară 100VA
Frecvență nominală

Conform cererii clientului
De exemplu, 50/60 Hz
Clasa de izolare E
Terminale secundare Protejat de un capac transparent cu protecție IP20


Dimensiuni

UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia wymiary

Schema de conectare

UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia - schemat połączeń
