Producător: ELEQ

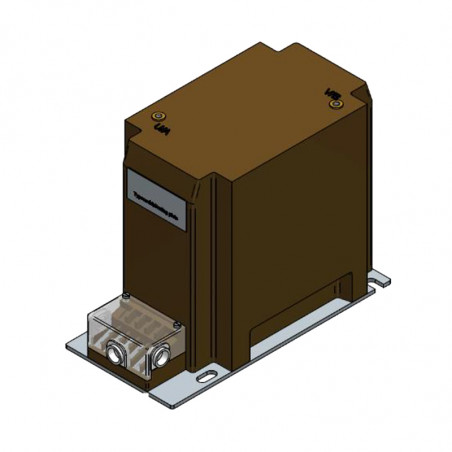

UGZT - Transformatoare de tensiune interioară pentru a satisface nevoile proprii

UGZT este o serie de transformatoare de tensiune al căror rol este de a asigura alimentarea cu energie electrică de 230 V în comutatoare, stații de transformare, stații de tracțiune etc. Aceste transformatoare bipolare generează o tensiune de ieșire adecvată acestui tip de echipament.



Date generale

  UGZT..D2 UGZT..C1 UGZT..E6
Aplicații Comutatoare, stații de transformare Comutatoare, stații de transformare Comutatoare, stații de transformare
Îndeplinește standardele IEC61869-3, VDE 0414 IEC61869-3, VDE 0414 IEC61869-3, VDE 0414
Tensiune nominală de izolare  până la 12/28/75kV  până la 12/28/75kV  până la 24/50/125kV
Tensiune primară maximă 11kV 11kV 22kV
Coeficient de tensiune nominală 1,2 x UN pentru 8h, 1,2 x UN constant 1,2 x UN pentru 8h, 1,2 x UN constant 1,2 x UN pentru 8h, 1,2 x UN constant
Tensiune secundară 230V, altele la cerere 230V, altele la cerere 230V, altele la cerere
Tensiune de intrare Conform tabelului 2 Conform tabelului 2 Conform tabelului 2
Frecvență nominală 50/60Hz, altele la cerere 50/60Hz, altele la cerere 50/60Hz, altele la cerere
Clasa de izolare E E E
Terminale secundare

Protejat de un capac transparent,
Grad de protecție IP20

Protejat de un capac transparent,
Grad de protecție IP20

Protejat de un capac transparent,
Grad de protecție IP20

Sarcina transformată nominală în funcție de tensiunea primară (50 / 60Hz)

UIN

UGZT..D2

UGZT..C1

UGZT..E6
1,5kV 2000VA 750VA 4000VA
3kV 2000VA 750VA 4000VA
6,3kV 1500VA 750VA 3500VA
6,6kV 1500VA 750VA 3500VA
7,2kV 1300VA 600VA 3200VA
10kV 1300VA 600VA 3200VA
11kV 1300VA 600VA 3200VA
13,8kV - - 3000VA
17,5kV - - 2000VA
20kV - - 2000VA
22kV - - 2000VA

Dimensiuni

UGZT..D2

UGZT..D2 – Wnętrzowe przekładniki napięciowe do zasilania potrzeb własnych

UGZT..C1

UGZT..C1 – Wnętrzowe przekładniki napięciowe do zasilania potrzeb własnych

UGZT..E6

UGZT..E6 – Wnętrzowe przekładniki napięciowe do zasilania potrzeb własnych

Schema electrică a dispozitivelor:
