Senzor de nivel F/S FP ATEX
  • Senzor de nivel F/S FP ATEX

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Deeter Electronics Ltd

Senzor de nivel F/S FP ATEX

Senzor de nivel F/S FP ATEX

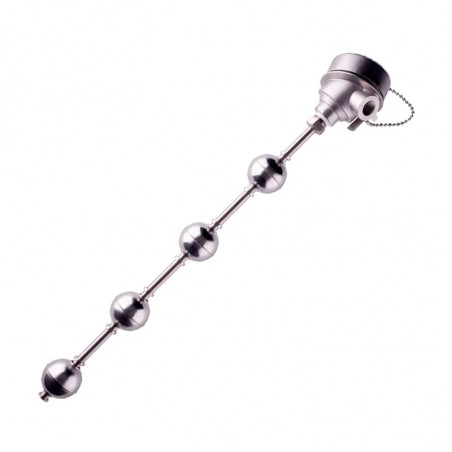

Senzor plutitor, ignifug F / S FP

Senzorul F / S FP funcționează pe principiul unui float magnetic care cooperează cu un comutator cu stuf sau cu un senzor Hall
pentru reglarea și detectarea nivelului de fluid în zonele potențial explozive



II 1/2 GD
Ex d IIC (*) Ga/Gb
Ex t IIIC (*) Db IP68
-20oC≤Ta≤+85oC

II 2 GD
Ex d IIC (*) Gb
Ex t IIIC (*) Db IP68
-20oC≤Ta≤+85oC

* opțiuni de clasă de temperatură pentru a corespunde cerințelor de mediu termic și proces

T5 / T100oC pentru temperaturi de proces ≤ 85oC
T4 / T135oC pentru temperaturi de proces ≤ 125oC
T3 / T200oC pentru temperaturi de proces ≤ 190oC
Certificat Atex: Sira 11ATEX1365
Certificat IECEx: IECEx SIR 11.0159


Opțiuni disponibile:
  • Lungimea tubului senzorului la cerere, raza maximă de 4 metri.
  • Carcasa și elementele cufundate sunt realizate din oțel inoxidabil 316L.
  • Până la 7 puncte de comutare pe un tub cu senzor.
  • Libertate în determinarea stării releelor (normal deschis / normal închis).
  • Atex și aprobări IECEx.
  • Potrivit pentru funcționare într-o atmosferă de praf și gaze.
  • Grad de protecție IP68.
  • Utilizarea de contacte sau relee fără potențial bazate pe efectul Hall.
  • Dimensiuni conexiune M20 sau ½ ”NPT.
  • La cerere, alte metode de asamblare.
  • Tuburi cu senzor îngust și mici suporturi de montare pentru rezervoare care nu pot fi accesate din interior.
  • Etanșare pentru lichide sub presiune.
Tip Specificație
Tehnologia senzorului Plutitor magnetic cu întrerupător stuf sau senzor Hall
Tub senzor și materiale imersate Oțel inoxidabil 316L
Materialul capului de conectare Oțel inoxidabil 316L
Grad de protecție cu cutie de umplutură corespunzătoare IP68

Masa estimată:
Tub de 12 mm:
8mm tub:

1kg + conexiune proces + 0,5 kg / metru
1kg + conexiune proces + 0,5 kg / metru



Diametrul flotei / densitatea:
Tub de 12 mm:
8mm tub:

53mm / 0,65
30mm / 0,75

 Alte plute disponibile

Temperatura maximă a lichidului:
Reed:
Senzor hol:

-20…190 °C
-10…40 °C




Temperatura maximă a capului: -20…+85 °C Atenție 1
Presiune de lucru: 150PSI /  10Bar standard
450PSI / 31 Bar		 Atenție 2
Fir de conectare - la tubul senzorului ½’’ – 14NPT
Fir de conectare - conexiune prin cablu ½’’ 14NPT sau M20x1.5
Înălțimea capului de conectare 95mm
Putere

Reed:
Senzor hol:
Contacte fără potențial
7…28VDC

Capacitatea de încărcare:
> 4 comutatoare cu stuf
< = 4 comutatoare stufare
Senzor hol
  0…28VDC 1A – max. 50W
0…240VAC 1A – max. 50W
Colectiv deschis, max. 28VDC, max. 50mA		 Atenție 3

Atenție 1: Dacă dispozitivul este utilizat într-un lichid cu temperatura procesului mai mare de 80 ° C, este necesar să se măsoare temperatura din capul senzorului pentru a verifica dacă răcirea cu aerul ambiental este suficientă pentru a menține temperatura capului sub 85 ° C. Detalii pot fi găsite în instrucțiunile de asamblare.
Atenție 2: Plutitorul și tubul senzorului F / S FP pot funcționa la presiunea indicată atunci când senzorul este sigilat în interiorul rezervorului. Capul senzorului și garnitura de rășină trebuie să fie sub presiune normală. Suporturile standard de montare pentru zona 0 pot funcționa nominal la presiuni de până la 10 bari. Aceste paranteze nu fac parte din sigiliul ignifug certificat și nu ar trebui considerate ca făcând parte din protecția împotriva exploziei. Vă rugăm să contactați departamentul tehnic pentru senzori pentru lichide de până la 31 Bar.
Atenție 3: Suma curentilor consumati de toate punctele de comutare nu poate fi mai mare de 1A.
