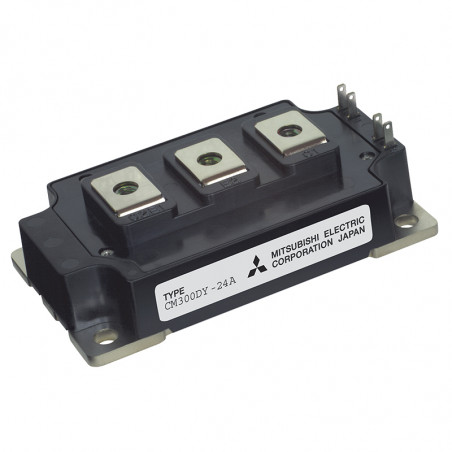

A 5-a generație de module IGBT - seria A
  • A 5-a generație de module IGBT - seria A

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Mitsubishi

A 5-a generație de module IGBT - seria A

Date tehnice

- scăzut V CE (sat) ;
- rezistență mare la scurtcircuite;
- capacitate mică a porții;
-de 10% într-un curent invertor mai mare: cu 15% mai bun ∆T (j- f) în comparație cu alte module oferite pe piața de tip Trench,
- dimensiunea optimizată a carcasei;
- conductibilitate termică excelentă datorită utilizării nitrurii de aluminiu în stratul de izolație;
- inductanță de conectare scăzută,
- cu siguranță îmbunătățirea rezistenței la ciclurile de temperatură prin utilizarea tehnologiei de sudare.


Tip Valoarea maximă Nr. Fig.
V ces
[V]		 IC
[A]		 PT
[W]

CM100DY-24A

 1200 100 672 A1

CM150DY-24A

 1200 150 960 A1

CM200DY-24A

 1200 200 1340 A1

CM300DY-24A

 1200 300 1890 A2

CM400DY-24A

 1200 400 2710 A3

CM600DY-24A

 1200 600 3670 A3

CM400HA-24A

 1200 400 2350 A4

CM600HA-24A

 1200 600 3670 A4

CM600HB-24A

 1200 600 3670 A5
1700 V

CM75DY-34A

 1700 75 780 A1

CM100DY-34A

 1700 100 960 A1

CM150DY-34A

 1700 150 1600 A2

CM200DY-34A

 1700 200 1980 A2

CM300DY-34A

 1700 300 2900 A3

CM400DY-34A

 1700 400 3780 A6

CM500HA-34A

 1700 500 5000 A4


Fig. A1

MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2
Fig. A2

MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2

Simbol Schema electrică

H

 MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A schemat działania

D


Fig.  A3
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A3
Fig.  A4
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A4

Fig.  A5

MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A5
Fig. A6

MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A6
