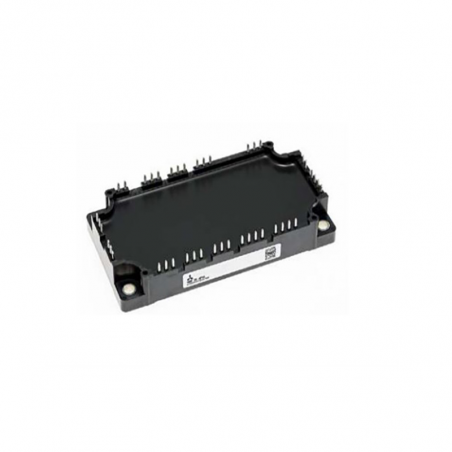

A 6-a generație de module IGBT - seria NX

Date tehnice

- IGBT de generația a 6-a cu cipuri realizate în tehnologia CSTBT
- Module 1200V: Vce (sat) = 1,7V @ Tj = 125 ° C; o gamă largă de funcționare sigură la Vcc = 900V
- module 1700V: Vce (sat) = 2.2V @ Tj = 125 ° C; o gamă largă de funcționare sigură la Vcc = 1200V
- Rezistență la scurtcircuit mai mare de 10 μs și proprietăți excelente în funcționare paralelă
- Diodă de retur integrată a 6-a generație cu coeficient de temperatură pozitiv și relație optimizată între VF și ESW (rec)
- Tj (max) = 175 ° C
- O mare flexibilitate datorită utilizării unei baze comune atât pentru module individuale cât și pentru half bridge, precum și configurația unui invertor complet cu un tranzistor de frânare și un invertor complet cu un tranzistor de frânare și un redresor.
- O mare varietate de conexiuni cu știfturi și șuruburi
- Serii complete de module pentru 1200V și 1700V
- certificat UL
- Conformitate RoHS completă

Aplicatii:
- Instalații cu scop general
- Convertoare care lucrează în sisteme cu celule fotovoltaice
- Sisteme de alimentare de urgență UPS


ACELEAȘI DIMENSIUNI DE BAZĂ PENTRU SERIA NX

6 GENERACJA MODUŁÓW IGBT - SERIA NX - jednakowe wymiary podstawy dla serii nx
DEZVOLTARE TEHNOLOGIE CSTBT

6 GENERACJA MODUŁÓW IGBT - SERIA NX - rozwój technologi cstbt

A 6-a generație de module igbt - seria NX
Tip Parametri maximi Vce(sat) Nr. Fig.
Vces
[V]		 Ic
[A]		 Pt
[W]		 @ Tj=25°C
[V]
1200 V

CM35MXA-24S

 1200 35 355 1,70 NX1

CM50MXA-24S

 1200 50 425 1,70 NX1

CM75MXA-24S

 1200 75 600 1,70 NX1

CM100MXA-24S

 1200 100 750 1,70 NX1

CM75RX-24S

 1200 75 600 1,70 NX2

CM100RX-24S

 1200 100 750 1,70 NX2

CM150RX-24S

 1200 150 1150 1,70 NX2

CM75TX-24S

 1200 75 600 1,70 NX1

CM100TX-24S

 1200 100 750 1,70 NX1

CM150TX-24S

 1200 150 1150 1,70 NX1

CM200DX-24S

 1200 200 1500 1,70 NX3

CM300DX-24S

 1200 300 2270 1,70 NX3

CM450DX-24S

 1200 450 3405 1,70 NX3

CM600DXL-24S

 1200 600 4500 1,70 NX4

CM1000DXL-24S

 1200 1000 7500 1,70 NX4


Fig. NX1

6 GENERACJA MODUŁÓW IGBT - SERIA NX - obudowy NX1
Fig. NX2

6 GENERACJA MODUŁÓW IGBT - SERIA NX - obudowy NX2
Fig. NX3

6 GENERACJA MODUŁÓW IGBT - SERIA NX - obudowa NX3
Fig.  NX4

6 GENERACJA MODUŁÓW IGBT - SERIA NX - obudowa NX4
Simbol Schema electrică
D 6 GENERACJA MODUŁÓW IGBT - SERIA NX - schemat elektryczny
M 6 GENERACJA MODUŁÓW IGBT - SERIA NX - schemat elektryczny
Simbol Schema electrică
R 6 GENERACJA MODUŁÓW IGBT - SERIA NX - schemat elektryczny
T 6 GENERACJA MODUŁÓW IGBT - SERIA NX - schemat elektryczny
