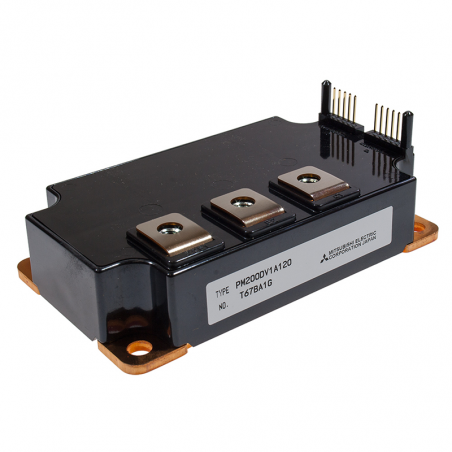

A 6-a generație de module ipm FULL GATE -SERIA V1
  • A 6-a generație de module ipm FULL GATE -SERIA V1

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Mitsubishi

A 6-a generație de module ipm FULL GATE -SERIA V1

Date tehnice :

A 6-a generație de module IPUL FULane Technical
- Pierderi reduse datorate utilizării cipurilor CSTBT Full Gate
- 600 V generație 5 tip CSTBT: VCE (sat) (@Tj = 125O C) = 1,75V - 1200 V generație 6 tip CSTBT: VCE (sat) @Tj = 125O C) = 1,85V - Senzor de temperatură optimizat al cipului
- Rezistență îmbunătățită semnificativ la ciclurile de temperatură ∆Tj datorită noii
tehnologii de conexiune internă
• Compatibilitate mecanică cu seria V (carcase mici)
• Protecție la scurtcircuit (S.C.)
• Protecție sub tensiune (UV)
• Protecția temperaturii (FO)
• Terminal (SPR, SNR) pentru controlul optocuplarelor externe printr-o sursă de tensiune reglementată.


Simbol Schema VCES
[V]		 IC[A]
200 300 400 450 600
D 1200

PM400DV1A060



PM600DV1A060
1200

PM200DV1A120

PM300DV1A120



PM450DV1A120




Fig. V1
Schema electrică

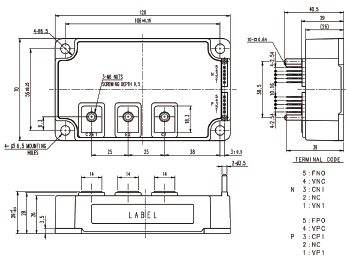

6 GENERACJA MODUŁÓW IPM FULL GATE - SERIA V1 obudowa 6 GENERACJA MODUŁÓW IPM FULL GATE - SERIA V1 schemat ukladu
