A treia generație de module IPM - seria S
  • A treia generație de module IPM - seria S

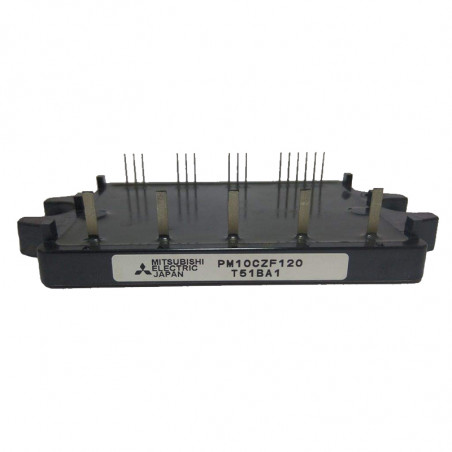

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Mitsubishi

A treia generație de module IPM - seria S

TipParametri maximiVce(sat) @ Tj=25°C
[V]
Nr. Fig.
Vces
[V]
Ic
[A]
Pt
[W]
600V

PM10CSJ060

600 10 39 1/8 S6

PM15CSJ060

600 15 43 1/8 S6

PM20CSJ060

600 20 56 1/8 S6

PM30CSJ060

600 30 83 1/8 S6

PM30RSF060

600 30 83 1/8 S9

PM50RSA060

600 50 138 1/8 SIO

PM50RSK060

600 50 100 1/8 S11

PM75RSA060

600 75 312 1/8 SIO

PM75RSK060

600 75 125 1/8 S12

PM100CSA060

600 100 403 1/8 S7

PM100RSA060

600 100 403 1/8 S7

PM150CSA060

600 150 500 1/8 S7

PM150RSA060

600 150 500 1/8 S7

PM200CSA060

600 200 595 1/8 S8

PM200DSA060

600 200 595 1/8 S2

PM300DSA060

600 300 960 1/8 S3

PM400DSA060

600 400 1140 1/8 S4

PM600DSA060

600 600 1790 1/8 S5

PM800HSA060

600 800 2100 2 S1
1200V

PM10CZF120

1200 10 62 2,7 S16

PM10RSH120

1200 10 62 2,3 SI 7

PM15CZF120

1200 15 83 2,7 S16

PM15RSH120

1200 15 83 2,3 SI 7

PM25RSB120

1200 25 132 2,5 S18

PM25RSK120

1200 25 100 2,5 S19

PM50RSA120

1200 50 347 2,5 S7

PM75CSA120

1200 75 500 2,5 S7

PM75DSA120

1200 75 460 2,3 S2

PM100CSA120

1200 100 595 2,5 S8

PM100DSA120

1200 100 595 2,3 S2

PM150DSA120

1200 150 960 2,3 S3

PM200DSA120

1200 200 1140 2,3 S4

PM300DSA120

1200 300 1790 2,3 S5

PM400HSA120

1200 400 2315 2,3 S13

PM600HSA120

1200 600 3470 2,3 S14

PM800HSA120

1200 800 4630 2,5 S15

OC - over-current prot.
protecție la suprasarcină
SC - short-circuit prot.
protectie la scurtcircuit
OT - over-temp. prot.
protecție împotriva temperaturii
UV - under-voltage lock prot.
protecție sub tensiune
SimbolFuncții interne
H

1 tranzistor IGBT cu control
și protecție OC / UV

D

"Jumătate de pod" IGBT cu control
și protecție OC / OT / UV

C

Sistem IGBT cu trei faze, cu control
și protecție OC / SC / OT / UV

R

Sistem IGBT cu trei faze, cu control,
frână și protecție OC / SC / OT / UV
