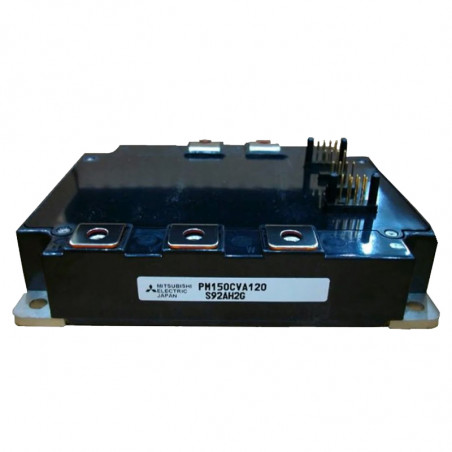

A treia generație de module IPM - seria V
  • A treia generație de module IPM - seria V

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Mitsubishi

A treia generație de module IPM - seria V

TipParametri maximiV ce(sat) @ Tj=25°C
[V]
Nr. Fig.
Vces
[V]
Ic
[V]
Pt
[W]
600V

PM75RVA060

600 75 284 2,35 V5

PM100CVA060

600 100 338 2,35 V5

PM150CVA060

600 150 446 2,35 V3

PM200CVA060

600 200 595 2,35 V3

PM300CVA060

600 300 735 2,35 V4

PM400DVA060

600 400 1136 2,35 V1

PM600DVA060

600 600 1390 2,35 V2
1200V

PM50RVA120

1200 50 338 2,65 V5

PM75CVA120

1200 75 500 2,65 V3

PM100CVA120

1200 100 595 2,65 V3

PM150CVA120

1200 150 780 2,65 V4

PM200DVA120

1200 200 962 2,65 V1

PM300DVA120

1200 300 1380 2,65 V2

OC - over-current prot.
protecție la suprasarcină
SC - short-circuit prot.
protectie la scurtcircuit
OT - over-temp. prot.
protecție împotriva temperaturii
UV - under-voltage lock prot.
protecție sub tensiune
SimbolFuncții interne
D

1 tranzistor IGBT cu control
și protecție OC / UV

C

Sistem IGBT cu trei faze, cu control
și protecție SC / OT / UV

R

Sistem IGBT cu trei faze, cu control
și protecție OC / SC / OT / UV


PM400DVA060, PM200DVA120
PM600DVA060, PM300DVA120
PM150CVA060, PM200CVA060, PM75CVA120, PM100CVA120
PM300CVA060, PM150CVA120

PM75RVA060, PM100CVA060, PM50RVA120
